| Диаметр, Ду | 16 |
| Давление, Мпа | 1 |
| Вес, кг | 4,07 |
| Производимые модели | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Блок кондиционирования БК-Р-10-1 | 10 | 1 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-10-2 | 10 | 1 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-16-1 | 16 | 1 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-16-2 | - | 0,4 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-25-1 | - | 0,4 | 4,07 | По запросу |
|
Блок кондиционирования БК-Р-25-2 | 16 | 1 | 4,07 | По запросу |
|
Блок кондиционирования БК-Р-6-1 | - | 1 | 1,5 | По запросу |
 |
Блок кондиционирования БК-Р-6-2 | - | 1 | 1,5 | По запросу |
🔧 Блок кондиционирования БК-Р-25-2 с условным проходом 25 мм обеспечивает комплексную подготовку сжатого воздуха в пневмосистемах промышленного оборудования. Устройство предназначено для очистки, редуцирования давления и смазки рабочей среды, гарантируя стабильную работу пневмоприводов. Присоединение выполнено через резьбовые отверстия с трубной цилиндрической резьбой в корпусе фильтра. При индивидуальном заказе возможна комплектация конической дюймовой резьбой по ГОСТ 6111. Рабочая среда — сжатый воздух давлением 0,1–1,0 МПа, очищенный не грубее 12 класса по ГОСТ 17433. Климатическое исполнение УХЛ4 по ГОСТ 15150 обеспечивает эксплуатацию в условиях умеренного и холодного климата.

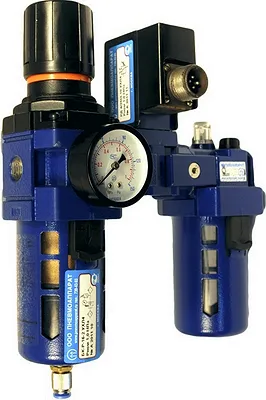

⚡ В состав блока кондиционирования БК-Р-25-2 входит блок подготовки воздуха П-ФРК, маслораспылитель П-М, реле давления РД-4/25М-10 и крепежный кронштейн. Реле формирует электрический сигнал при снижении давления ниже заданного уровня или его повышении до установленного значения. Воздух подводится к отверстию «ВХ» блока П-ФРК, где проходит через фильтр-влагоотделитель и редукционный пневмоклапан в общем корпусе. Настройка выходного давления осуществляется винтом с фиксацией рукоятки в нужном положении.
💧 Полуавтоматическое устройство сброса конденсата расположено в нижней части стакана и активируется вручную или при отсутствии давления. Дроссель маслораспылителя регулирует подачу смазки в заданном диапазоне. Заправка минеральным маслом (вязкость до 35 мм²/с при 50°C, чистота не грубее 14 класса по ГОСТ 17216) производится при отсутствии давления через резьбовое отверстие. Прорези в защитных кожухах стаканов позволяют визуально контролировать уровень загрязнений и смазочного материала. Реле давления настраивается на требуемый уровень срабатывания и оснащено электроразъемом.
📏 Блок кондиционирования БК-Р-25-2 имеет массу не более 4,07 кг. Соответствует ГОСТ 17433 (чистота воздуха), ГОСТ 15150 (климатическое исполнение УХЛ4), ГОСТ 6111 (при заказе конической резьбы). Код ТН ВЭД: 8481.80.910. Рекомендуется устанавливать вертикально (отклонение ≤5°) в местах, удобных для обслуживания. Направление воздушного потока должно совпадать со стрелкой на корпусе.
«Блок кондиционирования БК-Р-25-2 — незаменимый «страж» вашей пневмосистемы, предотвращающий простои даже в экстремальных условиях!»
|
Параметры |
Нормы для типоразмеров |
|||
|
БК-Р- |
||||
|
-6- |
-10- |
-16- |
-25- |
|
|
-1(2) 6 |
-1(2) 10 |
-1(2) 16 |
-1(2) 25 |
|
|
1.Условный проход, мм |
K(G) |
|||
|
2.Присоединение пневмолиний, дюйм |
1/4 |
3/8 |
1/2 |
1 |
|
3.Номинальное давление, МПа |
1,0 |
|||
|
4.Минимальное давление, МПа |
0,1 |
|||
|
5.Расход воздуха при давл. на выходе 0,4 МПа, м3/мин: - номинальный, не менее - минимальная, не более |
0,20 |
0,55 |
1,00 |
4,00 |
|
0,16 |
||||
|
6.Абсолютная тонкость фильтрации, мкм |
40 |
|||
|
7.Степень влагоотделения, %, не менее |
90 |
|||
|
8.Диапазон настройки давлен. на выходе, МПа |
0,05-0,85 |
|||
|
9.Вместим.резервуара для конденсата, см3, не менее |
30 |
100 |
200 |
|
|
10.Снижение давления на выходе при изменении рас- хода от 0 до номинального при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, МПа, не более |
0,03 |
0,04 |
0,05 |
0,08 |
|
11.Изменение давления на выходе при снижении дав- ления на входе с 1 МПа до 0,5МПа при давлении настройки 0,4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более |
0,035 |
|||
|
12.Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более |
0,08 |
|||
|
13.Отвод конденсата |
Полуавтоматический с возможностью ручного |
|||
|
14.Подача масла кап/мин.: - при минимальном расходе воздуха, не менее - при максимальном расходе воздуха: - минимальная, не более - максимальная, не менее |
2 |
|||
|
0,25 |
0,50 |
2,0 |
||
|
10 |
20 |
50 |
||
|
15.Вместимость резервуара для масла,см3, не менее |
60 |
200 |
400 |
|
|
16.Диапазон настройки реле давления, МПа |
0,02…0,09 |
|||
|
17.Зона нечувствительности реле давления, МПа, не более |
0,15 |
|||
|
18. Масса, кг, не более |
1,5 |
2,44 |
4,07 |
|
🌡️ Блок кондиционирования БК-Р-25-2 функционирует в диапазоне температур от -40°C до +40°C (исполнение УХЛ4). При подаче воздуха через вход «ВХ» происходит его очистка от механических частиц и влаги в фильтре-влагоотделителе. Редукционный клапан стабилизирует давление в заданном диапазоне 0,05–0,85 МПа. Маслораспылитель подает смазку в пневмосеть через регулируемый дроссель. Реле давления контролирует параметры сети и формирует управляющие сигналы. Конденсат автоматически или вручную удаляется через сбросное устройство. При отсутствии давления в системе уровень масла проверяется визуально между красными рисками на стакане.
⏳ Средний срок службы блока кондиционирования БК-Р-25-2 составляет 10 лет при соблюдении норм эксплуатации по ГОСТ 15150. Гарантийный период — 24 месяца. Регулярное техническое обслуживание и замена быстроизнашиваемых элементов продлевают ресурс устройства. Рекомендуется проводить плановые осмотры не реже 1 раза в 6 месяцев.
🏭 Блок кондиционирования БК-Р-25-2 активно используется в металлургических комплексах, станкостроении, пищевой промышленности и упаковочном оборудовании. Устройство обеспечивает стабильную работу прессов, автоматических линий, роботизированных систем и пневматических конвейеров. Предпочтителен для установок с высокими требованиями к чистоте воздуха (класс не грубее 12 по ГОСТ 17433) и точному контролю давления.
🔄 Альтернативные решения: блоки кондиционирования БК-Р-16-2 (для Ду 16 мм), БК-Р-40-2 (для Ду 40 мм), а также модели конкурентов Festo LR-25 и SMC AC25-02D. Однако БК-Р-25-2 от ГИДРОМАШ отличается оптимальным соотношением цена/качество, соответствием российским стандартам и наличием реле давления в комплекте.
🛠️ Ремкомплект блока кондиционирования БК-Р-25-2 включает: фильтрующий элемент (артикул ФЭ-25), уплотнительные кольца (комплект УК-25), клапан сброса конденсата (КСК-25). Быстроизнашивающиеся детали: фильтрующий элемент (заменяется каждые 6 месяцев), мембрана редуктора (ресурс 2 года), уплотнения маслораспылителя (ресурс 1 год). Рекомендуется хранить запасные части на складе для минимизации простоев.
| Обозначение | Расшифровка |
| БК | Блок кондиционирования |
| Р | с реле давления |
| 25 | условный проход 25 мм |
| 2 | типоразмер (присоединение 1 дюйм) |
| УХЛ | климатическое исполнение для умеренного и холодного климата |
| 4 | категория размещения (помещение без регулирования климата) |
Пример заказа: БЛОК КОНДИЦИОНИРОВАНИЯ БК-Р-25-2 УХЛ 4
 |
 |
 |
📐 Габаритные размеры блока кондиционирования БК-Р-25-2: длина — 320 мм, ширина — 180 мм, высота — 290 мм. Присоединительная резьба — G1 (трубная цилиндрическая). Диаметр монтажного отверстия — 15 мм. Схема подключения представлена на изображениях выше. Для точного монтажа используйте крепежный кронштейн в комплекте.
📦 Типовые заказы: - 4 шт. БК-Р-25-2 УХЛ4 для завода металлоконструкций в Екатеринбурге - 10 шт. БК-Р-25-2 с конической резьбой по ГОСТ 6111 для предприятия в Краснодаре - 2 комплекта (8 шт.) для автоматизированной линии в Новосибирске - 15 шт. БК-Р-25-2 в сборе с манометрами для объекта в Сочи
Какова пропускная способность блока кондиционирования БК-Р-25-2?
Максимальный расход воздуха при давлении 0,4 МПа составляет 4,0 м³/мин. Минимальный — 0,16 м³/мин.
Можно ли использовать блок кондиционирования БК-Р-25-2 при температуре +50°C?
Нет, устройство предназначено для климатического исполнения УХЛ4 с диапазоном -40°C...+40°C. Для высоких температур требуется модификация О4.
Как часто нужно менять фильтрующий элемент?
Рекомендуемый интервал замены — каждые 6 месяцев при стандартных условиях эксплуатации. При повышенной запыленности среды замена производится чаще.
Входит ли манометр в комплект БК-Р-25-2?
Да, установка манометра предусмотрена в корпусе блока подготовки воздуха П-ФРК. При заказе уточняйте комплектацию.
Какой класс чистоты масла требуется для заправки?
Масло должно соответствовать 14 классу чистоты по ГОСТ 17216 с вязкостью не более 35 мм²/с при 50°C.
Есть ли гарантия на блок кондиционирования БК-Р-25-2?
Гарантия от производителя ГИДРОМАШ — 24 месяца. Входит в систему обязательной сертификации ТР ТС 010/2011.
🚚 Блок кондиционирования БК-Р-25-2 производства ГИДРОМАШ — это 100% соответствие ГОСТ, 15-летний опыт изготовления и индивидуальный подход к каждому заказу. Поставщик ГИДРОМАШ обеспечивает доставку по всей России и СНГ: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, а также в Беларусь, Казахстан и Армению. Оперативная отгрузка в течение 24 часов, сертификаты качества и техническая поддержка на весь срок эксплуатации. Закажите БК-Р-25-2 сегодня и получите скидку 5% на первый заказ!
