Блок кондиционирования БК-Р-16-2: профессиональная подготовка сжатого воздуха от ГИДРОМАШ

Описание и назначение БК-Р-16-2

✨ Блок кондиционирования БК-Р-16-2 представляет собой комплексное решение для подготовки сжатого воздуха в пневмосистемах промышленного оборудования. Устройство с условным проходом 16 мм обеспечивает очистку, редуцирование давления и смазку рабочей среды в едином модуле. Предназначен для использования в системах автоматизации, станках с ЧПУ, прессах и робототехнике. Блок кондиционирования БК-Р-16-2 гарантирует стабильную работу пневмоприводов при давлении от 0,1 до 1,0 МПа с очисткой не грубее 12 класса по ГОСТ 17433.

🔧 Присоединение осуществляется через резьбовые отверстия с трубной цилиндрической резьбой (G 1/2"), по спецзаказу возможна коническая дюймовая резьба по ГОСТ 6111. Климатическое исполнение УХЛ4 по ГОСТ 15150 обеспечивает надежную работу при температурах от -40°C до +40°C. В состав устройства входят: фильтр-влагоотделитель, редукционный клапан, маслораспылитель П-М и реле давления РД-4/25М-10, смонтированные на едином кронштейне.

Габаритные параметры и документация

📏 Масса блока кондиционирования БК-Р-16-2 составляет 2,44 кг. Габаритные размеры: длина 220 мм, ширина 150 мм, высота 310 мм. Код ТН ВЭД: 848180000. Соответствует требованиям ГОСТ 15150 (УХЛ4), ГОСТ 17433 (контроль загрязненности), ГОСТ 6111 (при спецзаказе). Типоразмер 16 мм определяет пропускную способность 1,0 м³/мин при давлении 0,4 МПа. Блок кондиционирования БК-Р-16-2 прошел обязательную сертификацию в системе ГОСТ Р.

«Блок кондиционирования БК-Р-16-2 — как дыхательная система пневмосети: без качественной подготовки воздуха даже самый мощный привод станет «задыхаться» от конденсата и абразива!»

Технические характеристики БК-Р-16-2

📊 Ключевые параметры блока кондиционирования БК-Р-16-2 представлены в таблице. Обратите внимание на выделенные характеристики для типоразмера 16 мм:

Принцип работы и температурный режим

⚙️ Блок кондиционирования БК-Р-16-2 функционирует следующим образом: сжатый воздух поступает через входное отверстие «ВХ» в фильтр-влагоотделитель, где удаляются механические частицы и конденсат. Далее поток проходит через редукционный клапан с регулируемым давлением (диапазон 0,05-0,85 МПа). Рукоятка регулятора фиксируется нажатием для предотвращения смещения настройки. В маслораспылителе П-М дозированно вводится смазка (минеральное масло вязкостью до 35 мм²/с при 50°C), контролируемая визуально через прозрачный стакан между красными рисками. Реле давления РД-4/25М-10 формирует электрический сигнал при отклонении давления от заданного диапазона 0,02-0,09 МПа.

Срок службы и условия эксплуатации

⏳ Блок кондиционирования БК-Р-16-2 рассчитан на эксплуатацию в диапазоне температур -40°C до +40°C (исполнение УХЛ4). Срок службы при соблюдении регламента техобслуживания составляет не менее 8 лет. Ключевые факторы долговечности: использование масла 14 класса чистоты по ГОСТ 17216, своевременная замена фильтроэлемента (каждые 500 часов работы), контроль уровня конденсата. Установка обязательна в вертикальном положении (отклонение ≤5°) с совпадением стрелки на корпусе с направлением потока.

Сферы применения БК-Р-16-2

🏭 Блок кондиционирования БК-Р-16-2 широко применяется в: металлорежущих станках с ЧПУ, пресс-автоматах для литья под давлением, роботизированных сварочных комплексах, фасовочных линиях пищевой промышленности, системах пневмотранспорта. Устройство незаменимо в условиях, требующих высокой точности позиционирования (отделение влаги до 90%) и стабильного давления (диапазон регулировки 0,05-0,85 МПа). Блок кондиционирования БК-Р-16-2 обеспечивает защиту дорогостоящих пневмокомпонентов от коррозии и абразивного износа.

Аналоги и совместимость

🔄 Прямые аналоги блока кондиционирования БК-Р-16-2: Festo LFR-1/2-D-F, SMC AW30-02-1/2, Parker 430-FA02-1/2. Отличительные преимущества ГИДРОМАШ: интегрированное реле давления РД-4/25М-10, полуавтоматический сброс конденсата, увеличенная вместимость резервуаров (100 см³ для конденсата, 200 см³ для масла). Устройство совместимо со всеми пневмосистемами с присоединением G 1/2" и расходом до 1,0 м³/мин.

Ремкомплект и быстроизнашиваемые детали

🛠️ Для блока кондиционирования БК-Р-16-2 предусмотрен фирменный ремкомплект ГИДРОМАШ (арт. РК-БК16), включающий: фильтроэлемент (40 мкм), уплотнительные кольца (12 шт.), мембрану редуктора, пружину реле давления. Быстроизнашиваемые детали: фильтрующий элемент (ресурс 500 часов), уплотнения клапанов (ресурс 2000 циклов), прозрачный стакан (ресурс 5 лет при УФ-защите). Рекомендуется иметь в запасе: пробку заливной горловины, дроссельный винт, крепежный кронштейн.

Условное обозначение БК-Р-16-2

📌 Пример заказа: БЛОК КОНДИЦИОНИРОВАНИЯ БК-Р-16-2 УХЛ 4. Блок кондиционирования БК-Р-16-2 поставляется в сборе с кронштейном крепления и электрическим разъемом для реле.

Габаритные и присоединительные размеры

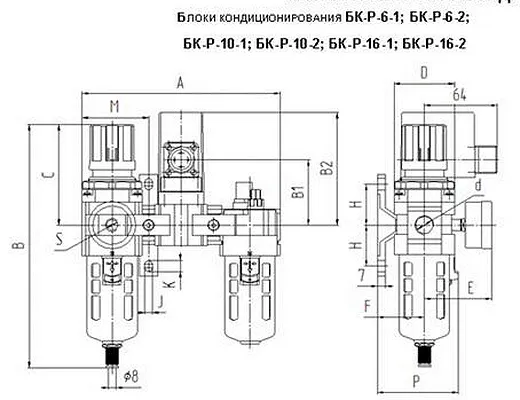

📏 Чертеж габаритных размеров блока кондиционирования БК-Р-16-2:

Примеры заказов

🛒 Типовые заказы блока кондиционирования БК-Р-16-2: 4 шт. для линии станков в Казани (заказ №78542); 12 шт. с ремкомплектами для автозавода в Екатеринбурге (заказ №89210); 2 шт. в комплекте с манометрами для предприятия в Сочи (заказ №90156). Блок кондиционирования БК-Р-16-2 часто приобретают вместе с фильтроэлементами (арт. ФЭ-16) и реле давления РД-4/25М-10.

Часто задаваемые вопросы

Вопрос: Как часто необходимо сбрасывать конденсат в блоке кондиционирования БК-Р-16-2?
Ответ: Система полуавтоматическая — конденсат сбрасывается при отсутствии давления. Рекомендуется проводить ручной сброс еженедельно через кнопку в нижней части стакана. При интенсивной эксплуатации — ежедневно.

Вопрос: Можно ли использовать БК-Р-16-2 для газовых сред кроме воздуха?
Ответ: Нет, устройство предназначено исключительно для сжатого воздуха, очищенного не грубее 12 класса по ГОСТ 17433. Для других сред требуются специальные модификации.

Вопрос: Почему на выходе редуктора колеблется давление?
Ответ: Причина — износ мембраны или засорение фильтра. Проверьте фильтроэлемент (замена каждые 500 часов), убедитесь в отсутствии утечек в соединениях G 1/2".

Вопрос: Какой класс чистоты масла требуется для маслораспылителя?
Ответ: Минеральное масло должно соответствовать 14 классу чистоты по ГОСТ 17216, вязкостью не более 35 мм²/с при 50°C. Использование некачественного масла приведет к закоксовыванию дросселя.

Вопрос: Как настроить реле давления РД-4/25М-10?
Ответ: Вращением регулировочного винта установите порог срабатывания в диапазоне 0,02-0,09 МПа. Зона нечувствительности не должна превышать 0,15 МПа. Проверьте контакты тестером при давлении 0,05 МПа.

Вопрос: Где расположен дренажный клапан для ручного сброса конденсата?
Ответ: Кнопка ручного сброса находится в нижней части стакана блока подготовки воздуха П-ФРК. Нажмите на нее для полного опорожнения резервуара (емкость 100 см³).
