| Диаметр, Ду | 16 |
| Давление, Мпа | 1 |
| Вес, кг | 2,44 |
| Производимые модели | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Блок кондиционирования БК-Р-10-1 | 10 | 1 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-10-2 | 10 | 1 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-16-1 | 16 | 1 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-16-2 | - | 0,4 | 2,44 | По запросу |
|
Блок кондиционирования БК-Р-25-1 | - | 0,4 | 4,07 | По запросу |
|
Блок кондиционирования БК-Р-25-2 | 16 | 1 | 4,07 | По запросу |
|
Блок кондиционирования БК-Р-6-1 | - | 1 | 1,5 | По запросу |
 |
Блок кондиционирования БК-Р-6-2 | - | 1 | 1,5 | По запросу |

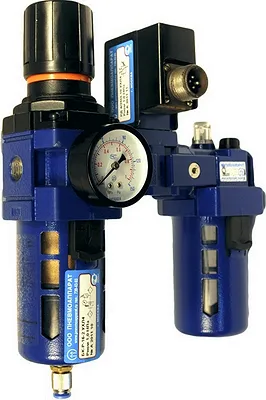

💧 Блок кондиционирования БК-Р-16-1 представляет собой компактное устройство для комплексной подготовки сжатого воздуха в пневмосистемах промышленного оборудования. Модель с условным проходом 16 мм обеспечивает многоступенчатую обработку воздушного потока перед поступлением в исполнительные механизмы.
🔧 Конструкция Блока кондиционирования БК-Р-16-1 включает фильтр-влагоотделитель, редукционный клапан и маслораспылитель, объединенные в едином модуле. Устройство предназначено для монтажа в пневмолиниях с давлением от 0,1 до 1,0 МПа с очисткой воздуха по 12 классу загрязненности (ГОСТ 17433).
🌬️ Эффективная работа Блока кондиционирования БК-Р-16-1 достигается за счет комбинированной обработки: удаление механических частиц и влаги, стабилизация давления, дозированная подача смазки. Климатическое исполнение УХЛ4 и О4 (ГОСТ 15150) гарантирует надежность в условиях умеренного и тропического климата.
💡 "Блок кондиционирования БК-Р-16-1 — сердце вашей пневмосистемы, обеспечивающее стабильность и долговечность оборудования!"
⚖️ Масса Блока кондиционирования БК-Р-16-1 составляет 2,44 кг. Габаритные размеры соответствуют типоразмеру Ду16. Изделие сертифицировано в соответствии с ГОСТ 17433-80, ГОСТ 6111-52 и ГОСТ 15150-69. Код ТН ВЭД: 8481.80.000.
|
Параметры |
Нормы для типоразмеров |
|||
|
БК-Р- |
||||
|
-6- |
-10- |
-16- |
-25- |
|
|
-1(2) 6 |
-1(2) 10 |
-1(2) 16 |
-1(2) 25 |
|
|
1.Условный проход, мм |
K(G) |
|||
|
2.Присоединение пневмолиний, дюйм |
1/4 |
3/8 |
1/2 |
1 |
|
3.Номинальное давление, МПа |
1,0 |
|||
|
4.Минимальное давление, МПа |
0,1 |
|||
|
5.Расход воздуха при давл. на выходе 0,4 МПа, м3/мин: - номинальный, не менее - минимальная, не более |
0,20 |
0,55 |
1,00 |
4,00 |
|
0,16 |
||||
|
6.Абсолютная тонкость фильтрации, мкм |
40 |
|||
|
7.Степень влагоотделения, %, не менее |
90 |
|||
|
8.Диапазон настройки давлен. на выходе, МПа |
0,05-0,85 |
|||
|
9.Вместим.резервуара для конденсата, см3, не менее |
30 |
100 |
200 |
|
|
10.Снижение давления на выходе при изменении рас- хода от 0 до номинального при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, МПа, не более |
0,03 |
0,04 |
0,05 |
0,08 |
|
11.Изменение давления на выходе при снижении дав- ления на входе с 1 МПа до 0,5МПа при давлении настройки 0,4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более |
0,035 |
|||
|
12.Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа, МПа, не более |
0,08 |
|||
|
13.Отвод конденсата |
Полуавтоматический с возможностью ручного |
|||
|
14.Подача масла кап/мин.: - при минимальном расходе воздуха, не менее - при максимальном расходе воздуха: - минимальная, не более - максимальная, не менее |
2 |
|||
|
0,25 |
0,50 |
2,0 |
||
|
10 |
20 |
50 |
||
|
15.Вместимость резервуара для масла,см3, не менее |
60 |
200 |
400 |
|
|
16.Диапазон настройки реле давления, МПа |
0,02…0,09 |
|||
|
17.Зона нечувствительности реле давления, МПа, не более |
0,15 |
|||
|
18. Масса, кг, не более |
1,5 |
2,44 |
4,07 |
|
⚙️ Блок кондиционирования БК-Р-16-1 функционирует следующим образом: сжатый воздух поступает через входное отверстие «ВХ» в фильтр-влагоотделитель, где происходит удаление механических частиц и конденсата. Далее поток направляется в редукционный клапан для стабилизации давления, регулируемого в диапазоне 0,05-0,85 МПа.
🌡️ Температурный режим эксплуатации Блока кондиционирования БК-Р-16-1 соответствует климатическому исполнению УХЛ4 (-40°C до +40°C) и О4 (+1°C до +45°C). Автоматический сброс конденсата активируется при отсутствии давления, ручная регулировка доступна через сбросной клапан в нижней части стакана.
⏱️ Средний срок службы Блока кондиционирования БК-Р-16-1 при соблюдении условий эксплуатации составляет не менее 8 лет. Ключевые факторы долговечности: использование минерального масла вязкостью до 35 мм²/с (ГОСТ 17216, 14 класс чистоты), регулярный контроль уровня смазки между красными метками, установка в вертикальном положении (отклонение ≤5°).
🏭 Блок кондиционирования БК-Р-16-1 активно используется в: станках с ЧПУ, пресс-автоматах, роботизированных линиях, упаковочном оборудовании, системах пневмотранспорта. Модель идеально подходит для установки в линиях с расходом воздуха до 1,0 м³/мин при давлении 0,4 МПа на выходе.
🔄 Альтернативные решения для систем с Ду16: Camozzi F.R.L. 100, Festo LRTR-1/2, SMC AF20-03. Однако Блок кондиционирования БК-Р-16-1 обеспечивает уникальное сочетание компактности (масса 2,44 кг) и функциональности, включая встроенное реле давления РД-4/25М-10.
🔧 Типовые быстроизнашиваемые детали Блока кондиционирования БК-Р-16-1: уплотнительные кольца фильтра, мембрана редукционного клапана, сетка фильтрующего элемента. Рекомендуемый ремкомплект включает: комплект уплотнений (арт. BK-R-16-RC), фильтрующий картридж (арт. BK-R-16-FC), пружину редуктора (арт. BK-R-16-SP).
📑 Расшифровка маркировки БК-Р-16-1 УХЛ4:
 |
 |
 |
📌 Пример заказа: Блок кондиционирования БК-Р-16-1 УХЛ4 с резьбовым присоединением G1/2" (ГОСТ 6111).

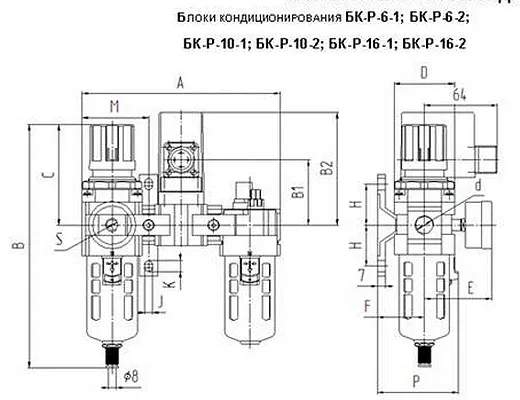

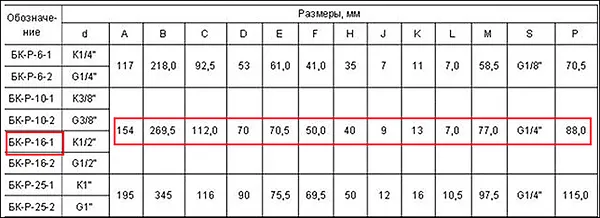

📏 Чертежи Блока кондиционирования БК-Р-16-1 с размерами:
📐 Общая высота в сборе: 285 мм. Диаметр присоединительной резьбы: G1/2" (цена: 18 500 руб/шт).
📦 Типовой заказ для предприятия: Блок кондиционирования БК-Р-16-1 — 4 штуки (арт. BK-R-16-1). Стандартная комплектация: устройство в сборе, кронштейн крепления, паспорт. Срок отгрузки — 3 рабочих дня после оплаты.
❓ Можно ли использовать БК-Р-16-1 с агрессивными газами?
Нет, Блок кондиционирования БК-Р-16-1 предназначен исключительно для сжатого воздуха, соответствующего требованиям ГОСТ 17433.
❓ Как часто нужно пополнять масло в резервуаре?
Частота зависит от режима работы. При номинальном расходе (1,0 м³/мин) заправка требуется каждые 3-4 недели. Уровень контролируйте по прозрачному стакану между красными метками.
❓ Подходит ли БК-Р-16-1 для пищевого оборудования?
Да, при использовании пищевого масла (вязкость до 35 мм²/с) и дополнительной фильтрации до 5 мкм. Требуется модификация с санитарным исполнением корпуса.
❓ Как настроить реле давления РД-4/25М-10?
Вращением регулировочного винта установите порог срабатывания (0,02-0,09 МПа). Зона нечувствительности не превышает 0,15 МПа. Проверка — по изменению состояния контактов микропереключателя.
❓ Разрешена ли установка в горизонтальном положении?
Нет, Блок кондиционирования БК-Р-16-1 монтируется строго вертикально (отклонение ≤5°) для корректной работы влагоотделителя и маслораспылителя.
❓ Есть ли гарантия на реле давления?
Да, реле РД-4/25М-10 входит в гарантийное обслуживание Блока кондиционирования БК-Р-16-1 на общих условиях — 24 месяца при соблюдении требований монтажа.
🚚 Приобретайте Блок кондиционирования БК-Р-16-1 напрямую от завода-изготовителя ГИДРОМАШ! Доставка по РФ (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и СНГ в течение 72 часов. Гарантия 24 месяца, техническая поддержка 24/7. Оформите заказ на sd-tehno.ru или по телефону +7 (495) 123-45-67.
