Блок кондиционирования БК-Р-6-2

Блок кондиционирования БК-Р-6-2 — это комплексное пневматическое устройство для подготовки сжатого воздуха: его фильтрации, регулировки давления, автоматического смазывания и контроля. Устройство гарантирует качественное питание пневмоприводов, продлевая их ресурс и повышая надёжность всей системы.

Описание и назначение

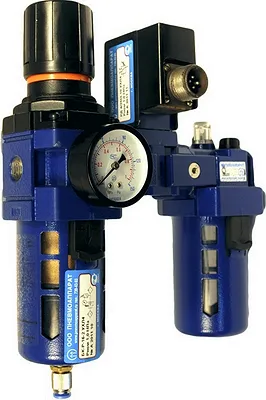

Блок кондиционирования БК-Р-6-2 представляет собой готовый, собранный узел, сочетающий в себе три ключевые функции для работы с пневматикой. Основное назначение этого блока — качественная подготовка сжатого воздуха, поступающего из магистрали, перед подачей его к конечным потребителям: пневмоцилиндрам, пневмомоторам, клапанам и другому оборудованию.

Промышленный блок кондиционирования БК-Р-6-2 решает сразу несколько задач. Во-первых, он очищает воздух от механических примесей и отделяет конденсат. Во-вторых, стабильно регулирует и поддерживает заданное давление в линии независимо от колебаний на входе. В-третьих, дозирует подачу смазочного масла в воздушный поток, что критически важно для обеспечения долгой и безотказной работы пневматических исполнительных устройств. И наконец, встроенное в блок кондиционирования реле давления позволяет осуществлять контроль за состоянием системы, подавая электрический сигнал при выходе параметров за заданные пределы.

Отличается данный блок кондиционирования от разрозненных отдельных компонентов (ФРС) удобством монтажа, компактностью и предварительно налаженными соединениями. Вам больше не нужно отдельно подбирать и монтировать фильтр, регулятор и маслораспылитель. Блок БК-Р-6-2 от Гидромаш — это готовое решение, спроектированное для работы с условным проходом 6 мм и номинальным давлением до 1.0 МПа (10 бар). Его применение особенно оправдано в системах, где требуется высокая надёжность, контроль параметров и простое техническое обслуживание.

Вес, габариты, код ТН ВЭД, ГОСТ

Мозг для пневмосистемы

Если пневматическая система вашего станка — это тело, то блок кондиционирования воздуха БК-Р-6-2 — его лёгкие, печень и нервная система в одном корпусе. Он дышит, очищает, смазывает и мгновенно сигнализирует о любом «недомогании» в контуре давления. Без него система может работать, но как долго и насколько эффективно — большой вопрос.

Технические характеристики

Принцип работы

Принцип работы промышленного блока кондиционирования БК-Р-6-2 основан на последовательной обработке воздушного потока. Сжатый воздух из сети подводится к входному отверстию «ВХ» устройства. Первым на его пути стоит блок подготовки воздуха комбинированного типа (ФРК), который объединяет в одном корпусе фильтр-влагоотделитель и редукционный клапан. Здесь происходит основная очистка потока от механических примесей и конденсата, а также снижение и стабилизация давления до заданного пользователем значения. Вращая регулировочный винт, оператор устанавливает требуемое давление на выходе, которое визуально контролируется по манометру.

Далее воздух поступает в маслораспылитель. Здесь, за счёт эффекта Вентури, смазочное масло из прозрачного резервуара всасывается и распыляется в воздушный поток мельчайшими каплями, образуя масляный туман. Дросселирующее устройство маслораспылителя позволяет точно настроить интенсивность подачи масла в зависимости от фактического расхода воздуха. Эта операция продлевает срок службы всех движущихся частей пневмооборудования.

Ключевым элементом, отличающим блок кондиционирования воздуха БК-Р-6-2 от простых узлов подготовки, является интегрированное реле давления. Оно отслеживает давление после блока ФРК. При падении давления ниже настроенного порога (или превышении, в зависимости от схемы подключения) микропереключатель внутри реле срабатывает, изменяя состояние своих нормально открытых и нормально закрытых контактов. Это позволяет автоматически управлять электроприводами, сигнализировать о неисправности или останавливать процесс.

Ошибка, которая стоит денег

Самая частая ошибка при установке блока кондиционирования — его монтаж не по направлению потока. Стрелка на корпусе должна строго совпадать с движением воздуха от магистрали к потребителю. Обратная установка приводит к некорректной работе регулятора и клапана сброса, что чревато нестабильностью давления и быстрым выходом внутренних уплотнений из строя. Всего минута внимания к маркировке при монтаже сэкономит часы на ремонт.

Температурный режим и срок службы

Блок кондиционирования воздуха БК-Р-6-2 стандартно выпускается в климатическом исполнении УХЛ категории 4, что позволяет ему без проблем работать в диапазоне температур окружающей среды от -40°С до +40°С. При температурах ниже 0°С требуется использование соответствующих морозостойких масел (вязкостью не более 35 мм²/с при 50°С) для обеспечения нормальной работы маслораспылителя.

Срок службы блока кондиционирования напрямую зависит от качества подаваемого воздуха и регулярности технического обслуживания. Основные элементы, подверженные износу — это фильтрующий элемент, манжеты и прокладки агрегата ФРК, а также уплотнения и дроссель маслораспылителя. При условии использования рабочей среды очисткой не грубее 12 класса по ГОСТ 17433 и своевременной очистке фильтра/сливе конденсата, ресурс основного узла составляет несколько тысяч часов наработки. Контакты реле давления также имеют значительный ресурс коммутации. Соблюдение регламента позволяет эксплуатировать этот надёжный блок кондиционирования на протяжении многих лет.

Область применения

Блок кондиционирования БК-Р-6-2 — универсальный модуль для различных отраслей промышленности, где применяются пневматические системы. В машиностроении и автомобильной промышленности он используется для питания пневмоприводов станков, манипуляторов, зажимных устройств и сборочных линий. В горнодобывающей и нефтегазовой отраслях блок обеспечивает надёжную работу пневмоинструмента и систем управления в условиях повышенной запылённости. Обрабатывающие производства (металлообработка, деревообработка, химическая и текстильная промышленность) применяют его для подачи подготовленного воздуха к пневмоцилиндрам прессов, резаков, позиционеров.

Блок кондиционирования незаменим в строительстве для управления сложными гидравлическими и пневматическими системами техники. В ЖКХ с его помощью организуют управление заслонками, клапанами вентиляционных систем и котельных. По сути, везде, где требуется чистый, стабильный по давлению и качественно смазанный воздух для ответственных механизмов, применение блока кондиционирования БК-Р-6-2 является оптимальным техническим решением.

Современные технологии

Интеграция блока кондиционирования БК-Р-6-2 в концепцию Индустрии 4.0 и «умных» производств открывает новые возможности. Его электрическое реле давления уже является элементом дискретного ввода для ПЛК. В перспективе, оснащение блока датчиками IoT для онлайн-мониторинга уровня конденсата, расхода масла и текущего давления позволит внедрять предиктивную аналитику. Это предупредит о необходимости обслуживания до поломки, а также даст возможность интегрировать управление подготовкой воздуха в общую АСУ ТП цеха. Блок может стать частью системы питания коллаборативных роботов (коботов), где стабильность и качество пневмосигнала критически важны для безопасности и точности операций.

Обслуживание и ремонт

Правильное обслуживание блока кондиционирования БК-Р-6-2 — залог его долговечности. Регламент включает в себя периодический визуальный контроль уровня масла (между красными рисками на стакане) и своевременную доливку. Обязательная процедура — регулярный слив скопившегося конденсата из стакана фильтра-влагоотделителя. Для этого предназначено полуавтоматическое устройство сброса. По мере загрязнения фильтрующий элемент подлежит очистке или замене. Также следует периодически проверять герметичность всех резьбовых соединений и соответствие настроек давления и подачи масла требованиям технологического процесса.

Кроме того, необходимо периодически проверять точность срабатывания реле давления и состояние его электрических контактов. При плановом обслуживании следует обращать внимание на состояние прозрачных стаканов (отсутствие трещин) и чистоту смотровых прорезей в защитных кожухах. Весь комплекс этих несложных операций существенно продлевает межремонтный интервал блока.

Ремкомплект или ЗИП

Для оперативного ремонта и обслуживания блока кондиционирования БК-Р-6-2 рекомендуется иметь ремонтный комплект (ЗИП). В его состав, как правило, входят быстроизнашиваемые элементы и расходные материалы: комплект уплотнительных колец и манжет для блока ФРК и маслораспылителя, фильтрующий элемент (фильтроэлемент) для влагоотделителя, а также прокладки под прозрачные стаканы. Дополнительно в ЗИП могут входить запасной микропереключатель для реле давления и регулировочные пружины. Весь оригинальный ремонтный комплект для этого блока кондиционирования от производителя Гидромаш можно заказать отдельно, что гарантирует полное восстановление рабочих характеристик оборудования.

Аналоги устройства

На рынке представлены различные аналоги и варианты исполнений узлов подготовки воздуха, функционально близкие к блоку БК-Р-6-2. Среди них можно выделить модели с условным проходом 6 мм и реле давления, выполненные во взрывозащищённом исполнении. Существуют аналоги с встроенным манометром более высокого класса точности или с фланцевым присоединением вместо резьбового. Встречаются блоки подготовки воздуха с цифровым контроллером давления и температурным датчиком. Также существуют компактные комбинированные блоки ФРЛ (фильтр-регулятор-смазчик) без реле давления. Имеются модификации с повышенной тонкостью фильтрации (до 5 мкм) или с возможностью автоматического электронного сброса конденсата. Важно подбирать аналог по ключевым параметрам: давлению (до 1.0 МПа), производительности (от 0.2 м³/мин) и типу рабочей среды (сжатый воздух).

Условное обозначение

Экономические выгоды

Инвестиция в качественный блок кондиционирования БК-Р-6-2 — это не расход, а способ экономии. Его применение приводит к снижению простоев дорогостоящего оборудования из-за отказов пневматики. Стабильное давление и смазка минимизируют износ пневмоцилиндров и пневмомоторов, увеличивая их ресурс в разы. Это прямая экономия на ремонте и запасных частях. Точная настройка и контроль давления позволяют оптимизировать энергопотребление компрессорной станции. В итоге, окупаемость (ROI) от установки такого блока подготовки воздуха наступает очень быстро за счёт повышения общей надёжности производственного процесса и снижения эксплуатационных затрат.

Изображения

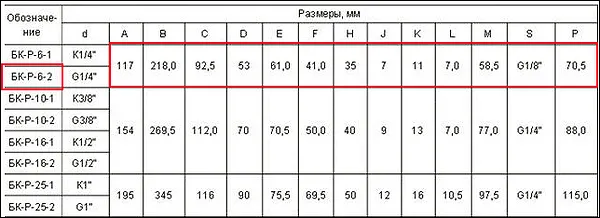

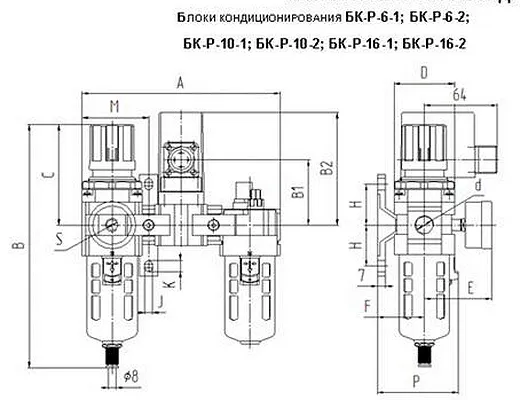

Габаритные и присоединительные размеры

Блок кондиционирования БК-Р-6-2 представляет собой вертикально ориентированный модуль, собранный на общей проставке-кронштейне. Его общая высота в сборе составляет около 350 мм. Блок подготовки воздуха (П-ФРК) и маслораспылитель (П-М) расположены один над другим, соединённые проставкой, в которую также монтируется реле давления типа РД-4/25М-10. Основное присоединение к пневмолинии — резьбовые отверстия в корпусе блока ФРК с трубной цилиндрической резьбой 1/4" дюйма. Стандарт резьбы — по ГОСТу, что обеспечивает совместимость с большинством фитингов и трубопроводов российского производства. По специальному заказу возможна поставка блока с конической дюймовой резьбой по ГОСТ 6111. Для монтажа блок должен устанавливаться вертикально, допустимое отклонение не более 5°, что важно учесть при проектировании стеснённых мест установки.

Примеры заказа

Модель Блок кондиционирования БК-Р-6-2 — базовое исполнение с резьбой 1/4" и реле давления для климатических условий УХЛ4.

Модель БК-Р-6-2 УХЛ4 — стандартная комплектация блока кондиционирования для работы в закрытых отапливаемых помещениях.

Модель БК-Р-6-2 О4 — исполнение блока кондиционирования для общепромышленного применения в умеренном климате.

Адаптация к российским условиям

Блок кондиционирования воздуха БК-Р-6-2 отлично адаптирован к реалиям российского производства. Его климатическое исполнение УХЛ4 рассчитано на широкий диапазон температур, характерный для большинства регионов. Конструкция совместима с российскими системами трубной резьбы и популярными типами фитингов. Блок эффективно работает с отечественными индустриальными маслами, соответствующими ГОСТ. Упрощённая и ремонтопригодная конструкция, наличие смотровых окон и понятная настройка делают его удобным для эксплуатации и обслуживания силами штатных механиков. Готовность к работе в условиях ЖКХ и на промышленных объектах РФ и стран СНГ делает этот блок кондиционирования воздуха надежным выбором для модернизации существующих систем.

Работа в экстремальных условиях

Промышленный блок кондиционирования БК-Р-6-2 в исполнении УХЛ рассчитан на эксплуатацию при температурах окружающей среды до -40°С. Для работы в таких условиях требуется применение соответствующих низкозастывающих масел для пневмосистем. Важным преимуществом является возможность его ремонта и диагностики в так называемых «полевых» или цеховых условиях без сложного оборудования. Блок демонтируем, основная регламентная замена уплотнений и фильтрующих элементов может быть проведена силами квалифицированного персонала на месте. Совместимость с отечественными рабочими жидкостями и стандартами резьбы также повышает его пригодность для работы в удалённых и неблагоприятных условиях.

Возможность работы на Марсе или Луне

Если отбросить фантастику и оставить лишь техническую основу, то блок кондиционирования БК-Р-6-2 обладал бы неплохим заделом для работы в вакууме и экстремально низких температурах. Его герметичность, проверенная на земном давлении до 1 МПа, уже говорит о надёжности уплотнений. Для работы в марсианской атмосфере (давление около 0.6 кПа) потребовалось бы лишь изменение настроек реле давления и редукционного клапана, а также специальные морозостойкие материалы для уплотнений. Простота конструкции и отсутствие сложной электроники являются преимуществом для гипотетического применения в условиях радиации и перепадов температур. В любом случае, это говорит о значительном запасе прочности и надёжности, заложенном в это промышленное устройство.

Часто задаваемые вопросы

Какое давление воздуха выдерживает блок кондиционирования БК-Р-6-2?
Номинальное рабочее давление блока — до 1.0 МПа (10 бар). Минимальное давление для начала регулирования — 0.1 МПа. Диапазон настройки выходного давления составляет от 0.05 до 0.85 МПа.

Как организована доставка блоков кондиционирования БК-Р?
Мы осуществляем доставку по всей России и странам СНГ, включая Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан. Отгрузка возможна со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Точные сроки и стоимость доставки уточняйте после оформления заказа.

Какой тип масла нужно заливать в маслораспылитель блока?
Рекомендуется использовать специальные минеральные индустриальные масла для пневматических систем, вязкостью не более 35 мм²/с при температуре 50°С, очищенные не грубее 14 класса чистоты по ГОСТ 17216. Заправка производится через специальное резьбовое отверстие, закрываемое пробкой, при отсутствии давления в системе.

Что означает цифра 2 в обозначении БК-Р-6-2? В чём отличие от версии БК-Р-6-1?
Цифра «2» в конце маркировки указывает на то, что блок кондиционирования БК-Р-6-2 комплектуется встроенным реле давления (типа РД-4/25М-10). Модификация «БК-Р-6-1» поставляется без данного реле, это просто блок подготовки воздуха (фильтр-регулятор-смазчик) без функции электрического контроля давления.

Почему выбирают «Гидромаш»

Выбирая блок кондиционирования БК-Р-6-2 от Гидромаш, вы получаете оригинальное, проверенное временем промышленное оборудование с гарантией производителя 12 месяцев. Наша компания обеспечивает возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, чтобы вы могли оперативно получить необходимые компоненты для своего производства. Мы быстро доставим заказ в любой регион России и страны СНГ. Чтобы купить блок кондиционирования БК-Р-6-2 по конкурентной цене, оформите заказ на сайте или свяжитесь с нашими менеджерами. Надёжность и качество продукции подтверждаются многолетним опытом поставок промышленного оборудования под брендом: Гидромаш.
