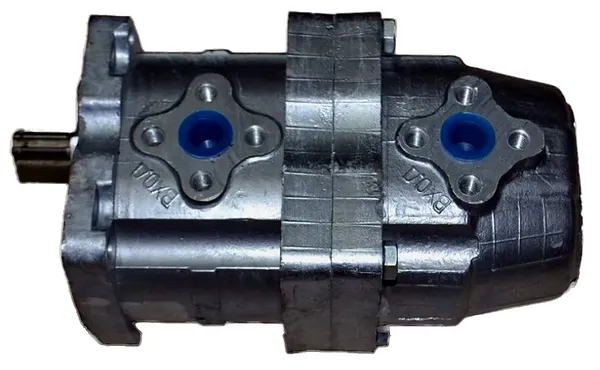

Насос НШ 10-10

Насос НШ 10-10Насос НШ 10-10Насос НШ 10-10
×
Насос НШ 10-10Насос НШ 10-10Насос НШ 10-10
3D-просмотр изделия3D ↻Вращать модель
ГИДРОМАШ · 3D
Насос НШ 10-10. Характеристики и обозначение для заказа; доставка по России и СНГ.
Характеристики
Диаметр, ДуВал 22 мм; диаметр фланца 160 мм; шаг резьбы М16×1,5
Расход22/22 л/мин
Давление, Мпа16 МПа
Мощность, кВт / обороты≈10,5 / 1500 · АИР 132М4
Размеры, см22×18×15 см
Вес, кг4,2 кг
Все характеристики
Цена 35000 руб.
Вопрос по товару?
Рассчитать доставку
Склад в Екб Гарантия ~12 мес Оплата по счёту Доставка ТК
Производимые моделиМощностьДавление, МпаЧастота, об/минРасходВес, кгРазмеры, смДиаметр, ДуЦена
Насос НШ 28-14-10Насос НШ 28-14-10≈25 кВт161500----По запросу
Насос НШ 28-10-10Насос НШ 28-10-10≈23 кВт161500----По запросу
Насос НШ 63-63-32Насос НШ 63-63-32≈75 кВт161500----По запросу
Насос НШ 71-71-50Насос НШ 71-71-50≈91 кВт161500----По запросу
Насос НШ 10-10Насос НШ 10-10≤16,8 кВт16 МПа240022/22 л/мин4,2 кг22×18×15 см-35000 руб.
Насос НШ 14-10Насос НШ 14-10≈7,2 кВт161500215--35000 руб.
Насос НШ 32 10 Г3Насос НШ 32 10 Г332,6 кВт16240071,5/22 л/мин7,45 кг25,3×19,7×6,575 см-35000 руб.
Насос НШ 50 10 Г3Насос НШ 50 10 Г3≈24 кВт162400-528,5×21×18 см28H780000 руб.
Насос НШ 50 32 Г3Насос НШ 50 32 Г3≈17 кВт16220050+32 см³/об22 кг32×28×21 см-150000 руб.
Насос НШ 32 32 М4Насос НШ 32 32 М457,8 кВт202400—18,5 кг320×210×240 мм28 мм99000 руб.
Насос НШ 50 50 М4Насос НШ 50 50 М467,9 кВт202400-14--90000 руб.
Насос НШ 100 50 А3Насос НШ 100 50 А38216--27,240х17х20 см-99000 руб.
Насос НШ32-10-10Д-3Насос НШ32-10-10Д-3≈25 кВт115003228--По запросу
Насос НШ32-16-16Д-3Насос НШ32-16-16Д-3≈30 кВт-1500----По запросу
Насос НШ50-10-10Д-3Насос НШ50-10-10Д-3≈33 кВт11500528--По запросу
Насос НШ63-63-32Д-3Насос НШ63-63-32Д-3≈75 кВт161500-22,5--118500 руб.
Насос шестеренный НШ12-8Д-3Насос шестеренный НШ12-8Д-3≈4,1 кВт16250012 см³/об5.2 кг20×15×10 см-50000 руб.
Насос шестеренный НШ10-10-3Насос шестеренный НШ10-10-38,4 кВт16240022,8/22,8315.8×10.8×10.2-35000 руб.
Насос шестеренный НШ32-10Д-3Насос шестеренный НШ32-10Д-3≤32,6 кВт16-71,5/22 л/мин7,45 кг32×21×18 см28 мм35000 руб.
Насос шестеренный НШ50-10Д-3Насос шестеренный НШ50-10Д-345,7 кВт162400110,8/22,88,6532×21×18,5-50000 руб.
Насос шестеренный НШ57-57-3Насос шестеренный НШ57-57-386,7 кВт16-122,5/122,5 л/мин27,5 кг32×28×21 см32 мм90000 руб.
Насос НШ63-63-32М-4Насос НШ63-63-32М-4≈27 кВт2025006348--150000 руб.
Насос НШ71-71-50М-4Насос НШ71-71-50М-4≈3,8 кВт20500928--150000 руб.
Насос НШ 100-32 А3Насос НШ 100-32 А372162400114 и 70 l/min; 173.4¦68.9 л/мин26 kg40х17х20 смØ 34 мм (вал, 6 шлицев)99000 руб.

Насос НШ 10-10: назначение и основные параметры

Насос НШ 10-10 — сдвоенный шестерённый насос (тандем): секции на общем валу, предназначенный для подачи минерального масла в гидро- и смазочные системы. Номинальное давление на выходе — 16 МПа (160 бар), поэтому насос рассчитан на гидросистемы среднего давления. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.

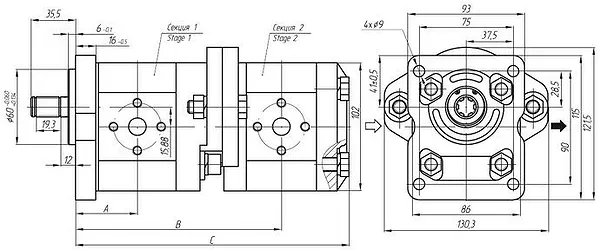

Чертеж габаритных размеров насоса НШ 10-10Присоединительные размеры насоса НШ 10-10

Технические характеристики: Насос НШ 10-10

ПараметрЗначение
МодельНШ 10-10
Рабочий объём, см³10
Подача, л/мин (при 2400 об/мин)22
Номинальное давление на выходе, МПа16
Номинальная частота вращения, об/мин1500 (паспортный диапазон — до 2400)
Мощность, кВт16,8
Масса, кг4,2
Секций (рабочие объёмы), см³10 + 10
Максимальное давление, МПа21

Подача Насос НШ 10-10 на разных оборотах

Подача 22 л/мин — паспортное значение для номинальных оборотов. Пересчёт пропорционально оборотам даёт ориентиры: около 9,2 л/мин на 1000 об/мин, 13,8 л/мин на 1500 об/мин и 16,5 л/мин на 1800 об/мин. Для масштаба: 100 л масла насос перекачивает за 4,5 мин, а 1000 л — за 45 мин. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.

Давление и мощность: НШ 10-10

Номинальное давление 16 МПа — это 160 бар или около 163 кгс/см². Гидравлическая мощность потока при номинальных параметрах составляет около 5,87 кВт, а привод должен давать больше — с учётом КПД насоса. Для сборки на 1500 об/мин двигатель 18,5 кВт держит давление порядка 45,2 МПа и выше, если подача насоса и КПД соответствуют паспорту.

Привод и двигатель для НШ 10-10

Ориентир по мощности привода — двигатель АИР 160M4. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.

Условное обозначение

СимволРасшифровка
НШНасос шестеренный
10Рабочий объем секции, см³
-Разделитель
10Количество секций (2)
-3Модификация (правое вращение)

Принцип работы: Насос НШ 10-10

Две шестерни вращаются навстречу друг другу в плотном корпусе. На стороне всасывания зубья выходят из зацепления, объём камер растёт, и масло заполняет впадины между зубьями. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. Разрежение на входе ограничивает максимальные обороты: слишком высокая скорость приводит к кавитации и шуму.

Где применяется Насос НШ 10-10

Типовые задачи для НШ 10-10 — привод гидрораспределителей и цилиндров на тракторах, автокранах и самосвалах, а также питание вспомогательных контуров. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.

Монтаж НШ 10-10

Установите Насос НШ 10-10 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.

Обслуживание и ресурс НШ 10-10

Ресурс НШ 10-10 определяют чистота масла, температура и отсутствие кавитации. Масло фильтруют до заливки в бак и в рабочем контуре; фильтр на всасывании выбирают по подаче, чтобы не создавать лишнего разрежения. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.

Ошибки при выборе НШ 10-10

Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.

Похожие модели рядом с НШ 10-10

Ближайшие по подаче исполнения этой серии:

Вопросы и ответы

Какая подача у НШ 10-10?

Паспортная подача — 22 л/мин при 2400 об/мин; на 1500 об/мин ориентировочно 13,8 л/мин.

Какое давление выдерживает НШ 10-10?

Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.

Какой двигатель подойдёт к НШ 10-10?

По номинальным параметрам — АИР 160M4 мощностью 18,5 кВт при 1500 об/мин.

Можно ли поставить НШ 10-10 на другие обороты?

Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.

Заказ и доставка

Чтобы заказать Насос НШ 10-10, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
