| Расход | 22,8/22,8 |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | ≈5,25 / 1500 · АИР 112М4 |
| Размеры, см | 15.8×10.8×10.2 |
| Вес, кг | 3 |
| Производимые модели | Мощность | Давление, Мпа | Частота, об/мин | Расход | Вес, кг | Размеры, см | Диаметр, Ду | Цена | |
|---|---|---|---|---|---|---|---|---|---|
 | Насос НШ 28-14-10 | ≈25 кВт | 16 | 1500 | - | - | - | - | По запросу |
 | Насос НШ 28-10-10 | ≈23 кВт | 16 | 1500 | - | - | - | - | По запросу |
 | Насос НШ 63-63-32 | ≈75 кВт | 16 | 1500 | - | - | - | - | По запросу |
 | Насос НШ 71-71-50 | ≈91 кВт | 16 | 1500 | - | - | - | - | По запросу |
 | Насос НШ 10-10 | ≤16,8 кВт | 16 МПа | 2400 | 22/22 л/мин | 4,2 кг | 22×18×15 см | - | 35000 руб. |
 | Насос НШ 14-10 | ≈7,2 кВт | 16 | 1500 | 21 | 5 | - | - | 35000 руб. |
 | Насос НШ 32 10 Г3 | 32,6 кВт | 16 | 2400 | 71,5/22 л/мин | 7,45 кг | 25,3×19,7×6,575 см | - | 35000 руб. |
 | Насос НШ 50 10 Г3 | ≈24 кВт | 16 | 2400 | - | 5 | 28,5×21×18 см | 28H7 | 80000 руб. |
 | Насос НШ 50 32 Г3 | ≈17 кВт | 16 | 2200 | 50+32 см³/об | 22 кг | 32×28×21 см | - | 150000 руб. |
 | Насос НШ 32 32 М4 | ≈38 кВт | 20 | 1500 | — | 18,5 кг | 320×210×240 мм | 28 мм | 99000 руб. |
 | Насос НШ 50 50 М4 | 67,9 кВт | 20 | 2400 | - | 14 | - | - | 90000 руб. |
 | Насос НШ 100 50 А3 | 82 | 16 | - | - | 27,2 | 40х17х20 см | - | 99000 руб. |
 | Насос НШ32-10-10Д-3 | ≈25 кВт | 1 | 1500 | 32 | 28 | - | - | По запросу |
 | Насос НШ32-16-16Д-3 | ≈30 кВт | - | 1500 | - | - | - | - | По запросу |
 | Насос НШ50-10-10Д-3 | ≈33 кВт | 1 | 1500 | 5 | 28 | - | - | По запросу |
 | Насос НШ63-63-32Д-3 | ≈75 кВт | 16 | 1500 | - | 22,5 | - | - | 118500 руб. |
 | Насос шестеренный НШ12-8Д-3 | ≈4,1 кВт | 16 | 2500 | 12 см³/об | 5.2 кг | 20×15×10 см | - | 50000 руб. |
 | Насос шестеренный НШ10-10-3 | 8,4 кВт | 16 | 2400 | 22,8/22,8 | 3 | 15.8×10.8×10.2 | - | 35000 руб. |
 | Насос шестеренный НШ32-10Д-3 | ≤32,6 кВт | 16 | - | 71,5/22 л/мин | 7,45 кг | 32×21×18 см | 28 мм | 35000 руб. |
 | Насос шестеренный НШ50-10Д-3 | 45,7 кВт | 16 | 2400 | 110,8/22,8 | 8,65 | 32×21×18,5 | - | 50000 руб. |
 | Насос шестеренный НШ57-57-3 | 86,7 кВт | 16 | - | 122,5/122,5 л/мин | 27,5 кг | 32×28×21 см | 32 мм | 90000 руб. |
| Насос НШ63-63-32М-4 | ≈27 кВт | 20 | 2500 | 63 | 48 | - | - | 150000 руб. |
 | Насос НШ71-71-50М-4 | ≈3,8 кВт | 20 | 500 | 9 | 28 | - | - | 150000 руб. |
 | Насос НШ 100-32 А3 | 72 | 16 | 2400 | 114 и 70 l/min; 173.4¦68.9 л/мин | 26 kg | 40х17х20 см | Ø 34 мм (вал, 6 шлицев) | 99000 руб. |

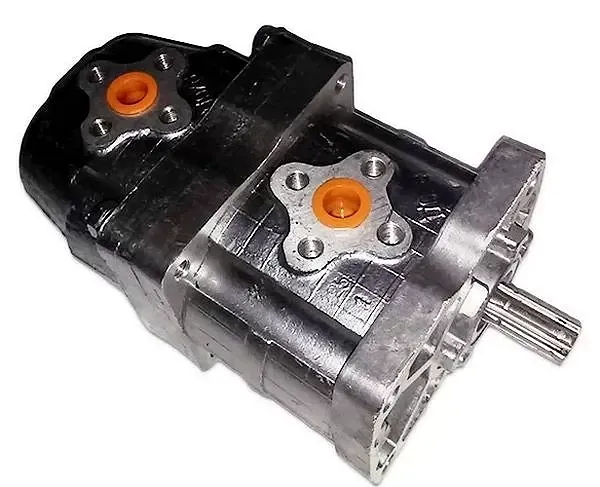

Насос шестеренный НШ10-10-3 — сдвоенный шестерённый насос (тандем): секции на общем валу с рабочим объёмом 10 см³ за оборот вала. Давление 16 МПа, то есть около 163 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | НШ10-10-3 |
| Рабочий объём, см³ | 10 |
| Подача, л/мин (при 2400 об/мин) | 22,8 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 (паспортный диапазон — до 2400) |
| Мощность, кВт | 8,4 |
| Масса, кг | 3 |
| Секций (рабочие объёмы), см³ | 10 + 10 |
| Тип насоса | Двухсекционный |
| Максимальное давление, МПа | 21 |
Подача 22,8 л/мин — паспортное значение для номинальных оборотов. Если привод медленнее номинального, ожидайте около 8,6 л/мин на 900 об/мин; на 1500 об/мин — около 14,2 л/мин. Для масштаба: 100 л масла насос перекачивает за 4,4 мин, а 1000 л — за 44 мин. Теоретическая подача V·n/1000 равна 24 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Гидравлическая мощность потока N = p·Q/600 = 160 бар · 22,8 л/мин / 600 ≈ 6,08 кВт; мощность на валу всегда больше на величину потерь. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
По номинальным параметрам для сборки с двигателем на 1500 об/мин подходит АИР 132М4 мощностью 11 кВт. Насос соединяют с двигателем упругой муфтой или фланцем; соосность валов важнее запаса по мощности. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической. Подача пропорциональна оборотам: удвоив обороты, вы удвоите расход при том же давлении.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.

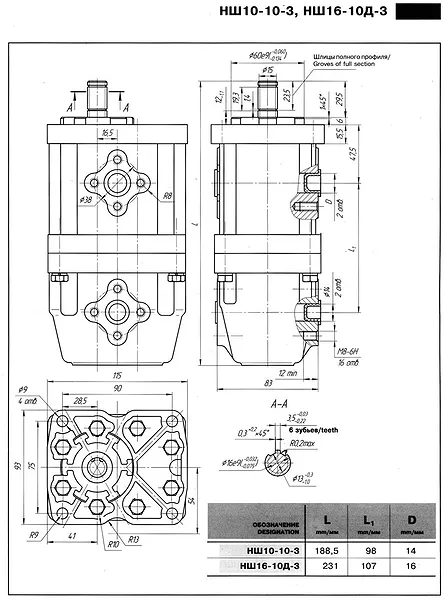

Установите Насос шестеренный НШ10-10-3 так, чтобы всасывающая линия была короткой и без лишних поворотов — разрежение на входе тогда минимальное. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Срок службы НШ10-10-3 зависит от фильтрации масла и от того, насколько режим работы близок к паспортному. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Типичная ошибка — выбирать насос по названию, не проверив подачу 22,8 л/мин на реальных оборотах привода. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 22,8 л/мин при 2400 об/мин; на 1500 об/мин ориентировочно 14,2 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 132М4 мощностью 11 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос шестеренный НШ10-10-3 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Насос шестеренный НШ10-10-3»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
