| Диаметр, Ду | Вал 25 мм; вход 25 мм, выход 20 мм |
| Расход | 50+32 см³/об |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | ≈11,6 / 1500 · АИР 160S4 |
| Размеры, см | 32×28×21 см |
| Вес, кг | 22 кг |
| Производимые модели | Давление, Мпа | Мощность | Расход | Частота, об/мин | Вес, кг | Размеры, см | Диаметр, Ду | Цена | |
|---|---|---|---|---|---|---|---|---|---|
 | Насос НШ 28-14-10 | 16 | - | - | - | - | - | - | По запросу |
 | Насос НШ 28-10-10 | 16 | - | - | - | - | - | - | По запросу |
 | Насос НШ 63-63-32 | 16 | - | - | - | - | - | - | По запросу |
 | Насос НШ 71-71-50 | 16 | - | - | - | - | - | - | По запросу |
 | Насос НШ 10-10 | 16 МПа | ≤16,8 кВт | 22/22 л/мин | 2400 | 4,2 кг | 22×18×15 см | - | 35000 руб. |
 | Насос НШ 14-10 | 16 | ≈7,2 кВт | 21 | 1500 | 5 | - | - | 35000 руб. |
 | Насос НШ 32 10 Г3 | 16 | 32,6 кВт | 71,5/22 л/мин | 2400 | 7,45 кг | 25,3×19,7×6,575 см | - | 35000 руб. |
 | Насос НШ 50 10 Г3 | 16 | ≈24 кВт | - | 2400 | 5 | 28,5×21×18 см | 28H7 | 80000 руб. |
 | Насос НШ 50 32 Г3 | 16 | ≈17 кВт | 50+32 см³/об | 2200 | 22 кг | 32×28×21 см | - | 150000 руб. |
 | Насос НШ 32 32 М4 | 20 | — | — | - | 18,5 кг | 320×210×240 мм | 28 мм | 99000 руб. |
 | Насос НШ 50 50 М4 | 20 | 67,9 кВт | - | 2400 | 14 | - | - | 90000 руб. |
 | Насос НШ 100 50 А3 | 16 | 82 | - | - | 27,2 | 40х17х20 см | - | 99000 руб. |
 | Насос НШ32-10-10Д-3 | 1 | - | 32 | - | 28 | - | - | По запросу |
 | Насос НШ32-16-16Д-3 | - | - | - | - | - | - | - | По запросу |
 | Насос НШ50-10-10Д-3 | 1 | - | 5 | - | 28 | - | - | По запросу |
 | Насос НШ63-63-32Д-3 | 16 | - | - | - | 22,5 | - | - | 118500 руб. |
 | Насос шестеренный НШ12-8Д-3 | 16 | ≈4,1 кВт | 12 см³/об | 2500 | 5.2 кг | 20×15×10 см | - | 50000 руб. |
 | Насос шестеренный НШ10-10-3 | 16 | 8,4 кВт | 22,8/22,8 | 2400 | 3 | 15.8×10.8×10.2 | - | 35000 руб. |
 | Насос шестеренный НШ32-10Д-3 | 16 | ≤32,6 кВт | 71,5/22 л/мин | - | 7,45 кг | 32×21×18 см | 28 мм | 35000 руб. |
 | Насос шестеренный НШ50-10Д-3 | 16 | 45,7 кВт | 110,8/22,8 | 2400 | 8,65 | 32×21×18,5 | - | 50000 руб. |
 | Насос шестеренный НШ57-57-3 | 16 | 86,7 кВт | 122,5/122,5 л/мин | - | 27,5 кг | 32×28×21 см | 32 мм | 90000 руб. |
| Насос НШ63-63-32М-4 | 20 | ≈27 кВт | 63 | 2500 | 48 | - | - | 150000 руб. |
 | Насос НШ71-71-50М-4 | 20 | ≈3,8 кВт | 9 | 500 | 28 | - | - | 150000 руб. |
 | Насос НШ 100-32 А3 | 16 | 72 | 114 и 70 l/min; 173.4¦68.9 л/мин | 2400 | 26 kg | 40х17х20 см | Ø 34 мм (вал, 6 шлицев) | 99000 руб. |

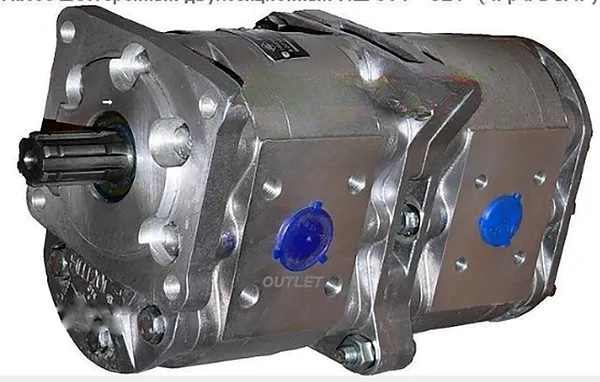

Насос НШ 50 32 Г3 — сдвоенный шестерённый насос (тандем): секции на общем валу. Рабочий объём составляет 50 см³ за оборот, а при 2200 об/мин насос выдаёт 50 л/мин. Номинальное давление на выходе — 16 МПа (160 бар), поэтому насос рассчитан на гидросистемы среднего давления. На странице — характеристики, расчёт подачи на других оборотах, подбор двигателя, монтаж и обслуживание этой модели, без данных соседних исполнений.
| Параметр | Значение |
|---|---|
| Модель | НШ 50 32 Г3 |
| Рабочий объём, см³ | 50 |
| Подача, л/мин (при 2200 об/мин) | 50 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 2200 |
| Масса, кг | 22 |
| Секций (рабочие объёмы), см³ | 50 + 32 |
| Максимальное давление | 160 атм (по настройке клапанов) |
Паспортная подача 50 л/мин относится к частоте вращения 2200 об/мин. Геометрическая подача без учёта утечек: 50 л/мин на 1000 об/мин, 75 л/мин на 1500 об/мин, 150 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Реальная подача всегда ниже геометрической: часть масла перетекает через торцевые зазоры и зазоры по вершинам зубьев.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Гидравлическая мощность потока N = p·Q/600 = 160 бар · 50 л/мин / 600 ≈ 13,33 кВт; мощность на валу всегда больше на величину потерь. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Паспортные обороты 2200 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
| Обозначение | Расшифровка |
|---|---|
| НШ | Насос шестерённый |
| 50 | Рабочий объём первой секции, см³ |
| 32 | Рабочий объём второй секции, см³ |
| Г | Тип корпуса (усиленный) |
| 3 | Модификация с правым вращением |
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. За один оборот вытесняется 50 см³, поэтому подача всегда пропорциональна оборотам вала.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.
Проверьте направление вращения вала перед запуском НШ 50 32 Г3: неверное направление выводит из строя манжету и создаёт кавитацию. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. После монтажа дайте насосу поработать на холостом ходу без нагрузки, убедитесь в отсутствии пены и шума, затем поднимайте давление ступенями.
Ресурс НШ 50 32 Г3 определяют чистота масла, температура и отсутствие кавитации. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Типичная ошибка — выбирать насос по названию, не проверив подачу 50 л/мин на реальных оборотах привода. Нельзя запускать насос без масла и без проверки направления вращения. Если нужны другие давление или подача, смотрите соседние исполнения: у каждого свои параметры и свой двигатель.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 50 л/мин при 2200 об/мин; на 1500 об/мин ориентировочно 34,1 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
Мощность подбирают по давлению, подаче и оборотам: гидравлическая мощность потока N = p·Q/600, плюс запас на потери и пуск.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ 50 32 Г3 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
