| Диаметр, Ду | 28 мм |
| Расход | 71,5/22 л/мин |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | ≈20,4 / 1500 · АИР 180S4 |
| Размеры, см | 32×21×18 см |
| Вес, кг | 7,45 кг |
| Производимые модели | Мощность | Давление, Мпа | Частота, об/мин | Расход | Вес, кг | Размеры, см | Диаметр, Ду | Цена | |
|---|---|---|---|---|---|---|---|---|---|
 | Насос НШ 28-14-10 | ≈25 кВт | 16 | 1500 | - | - | - | - | По запросу |
 | Насос НШ 28-10-10 | ≈23 кВт | 16 | 1500 | - | - | - | - | По запросу |
 | Насос НШ 63-63-32 | ≈75 кВт | 16 | 1500 | - | - | - | - | По запросу |
 | Насос НШ 71-71-50 | ≈91 кВт | 16 | 1500 | - | - | - | - | По запросу |
 | Насос НШ 10-10 | ≤16,8 кВт | 16 МПа | 2400 | 22/22 л/мин | 4,2 кг | 22×18×15 см | - | 35000 руб. |
 | Насос НШ 14-10 | ≈7,2 кВт | 16 | 1500 | 21 | 5 | - | - | 35000 руб. |
 | Насос НШ 32 10 Г3 | 32,6 кВт | 16 | 2400 | 71,5/22 л/мин | 7,45 кг | 25,3×19,7×6,575 см | - | 35000 руб. |
 | Насос НШ 50 10 Г3 | ≈24 кВт | 16 | 2400 | - | 5 | 28,5×21×18 см | 28H7 | 80000 руб. |
 | Насос НШ 50 32 Г3 | ≈17 кВт | 16 | 2200 | 50+32 см³/об | 22 кг | 32×28×21 см | - | 150000 руб. |
 | Насос НШ 32 32 М4 | ≈38 кВт | 20 | 1500 | — | 18,5 кг | 320×210×240 мм | 28 мм | 99000 руб. |
 | Насос НШ 50 50 М4 | 67,9 кВт | 20 | 2400 | - | 14 | - | - | 90000 руб. |
 | Насос НШ 100 50 А3 | 82 | 16 | - | - | 27,2 | 40х17х20 см | - | 99000 руб. |
 | Насос НШ32-10-10Д-3 | ≈25 кВт | 1 | 1500 | 32 | 28 | - | - | По запросу |
 | Насос НШ32-16-16Д-3 | ≈30 кВт | - | 1500 | - | - | - | - | По запросу |
 | Насос НШ50-10-10Д-3 | ≈33 кВт | 1 | 1500 | 5 | 28 | - | - | По запросу |
 | Насос НШ63-63-32Д-3 | ≈75 кВт | 16 | 1500 | - | 22,5 | - | - | 118500 руб. |
 | Насос шестеренный НШ12-8Д-3 | ≈4,1 кВт | 16 | 2500 | 12 см³/об | 5.2 кг | 20×15×10 см | - | 50000 руб. |
 | Насос шестеренный НШ10-10-3 | 8,4 кВт | 16 | 2400 | 22,8/22,8 | 3 | 15.8×10.8×10.2 | - | 35000 руб. |
 | Насос шестеренный НШ32-10Д-3 | ≤32,6 кВт | 16 | - | 71,5/22 л/мин | 7,45 кг | 32×21×18 см | 28 мм | 35000 руб. |
 | Насос шестеренный НШ50-10Д-3 | 45,7 кВт | 16 | 2400 | 110,8/22,8 | 8,65 | 32×21×18,5 | - | 50000 руб. |
 | Насос шестеренный НШ57-57-3 | 86,7 кВт | 16 | - | 122,5/122,5 л/мин | 27,5 кг | 32×28×21 см | 32 мм | 90000 руб. |
| Насос НШ63-63-32М-4 | ≈27 кВт | 20 | 2500 | 63 | 48 | - | - | 150000 руб. |
 | Насос НШ71-71-50М-4 | ≈3,8 кВт | 20 | 500 | 9 | 28 | - | - | 150000 руб. |
 | Насос НШ 100-32 А3 | 72 | 16 | 2400 | 114 и 70 l/min; 173.4¦68.9 л/мин | 26 kg | 40х17х20 см | Ø 34 мм (вал, 6 шлицев) | 99000 руб. |

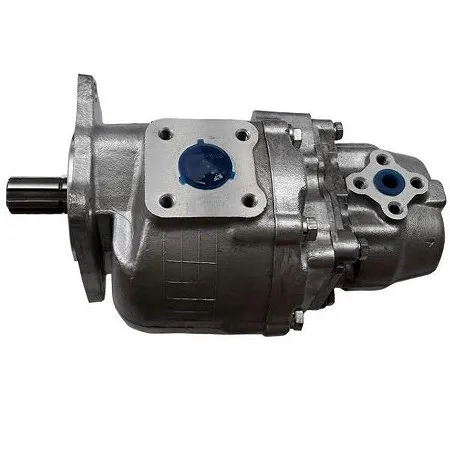

Насос шестеренный НШ32-10Д-3 — сдвоенный шестерённый насос (тандем): секции на общем валу. Рабочий объём составляет 32 см³ за оборот, а при 2400 об/мин насос выдаёт 71,5 л/мин. Номинальное давление на выходе — 16 МПа (160 бар), поэтому насос рассчитан на гидросистемы среднего давления. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | НШ32-10Д-3 |
| Рабочий объём, см³ | 32 |
| Подача, л/мин (при 2400 об/мин) | 71,5 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 (паспортный диапазон — до 2400) |
| Мощность, кВт | 32,6 |
| Масса, кг | 7,45 |
| Секций (рабочие объёмы), см³ | 32 + 10 |
Подача 71,5 л/мин — паспортное значение для номинальных оборотов. Геометрическая подача без учёта утечек: 32 л/мин на 1000 об/мин, 48 л/мин на 1500 об/мин, 96 л/мин на 3000 об/мин. В пересчёте на часы это около 4,29 м³/ч: бак на 100 л такой насос прокачивает примерно за 1,4 мин. Геометрическая подача по рабочему объёму и оборотам — 76,8 л/мин; паспортное значение составляет около 93 % от неё, остальное уходит на внутренние перетечки.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан обязателен: без него закрытая линия за секунды поднимет давление выше допустимого.
Ориентир по мощности привода — двигатель АИР 200M4. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. При ремённой передаче учитывайте нагрузку на подшипник вала: насосу нужна муфта или шкив с разрешённой радиальной нагрузкой.
Две шестерни вращаются навстречу друг другу в плотном корпусе. На стороне всасывания зубья выходят из зацепления, объём камер растёт, и масло заполняет впадины между зубьями. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической. За один оборот вытесняется 32 см³, поэтому подача всегда пропорциональна оборотам вала.
Типовые задачи для НШ32-10Д-3 — привод гидрораспределителей и цилиндров на тракторах, автокранах и самосвалах, а также питание вспомогательных контуров. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Проверьте направление вращения вала перед запуском НШ32-10Д-3: неверное направление выводит из строя манжету и создаёт кавитацию. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Срок службы НШ32-10Д-3 зависит от фильтрации масла и от того, насколько режим работы близок к паспортному. Масло фильтруют до заливки в бак и в рабочем контуре; фильтр на всасывании выбирают по подаче, чтобы не создавать лишнего разрежения. При шуме, падении подачи или нагреве корпуса проверьте уровень и вязкость масла, герметичность всасывающей линии и состояние манжеты вала.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Нельзя запускать насос без масла и без проверки направления вращения. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 71,5 л/мин при 2400 об/мин; на 1500 об/мин ориентировочно 44,7 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 200M4 мощностью 37 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Чтобы заказать Насос шестеренный НШ32-10Д-3, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
