| Диаметр, Ду | 28 мм |
| Расход | — |
| Давление, Мпа | 20 |
| Мощность, кВт / обороты | ≈36,1 / 1500 · АИР 200M4 |
| Размеры, см | 320×210×240 мм |
| Вес, кг | 18,5 кг |
| Производимые модели | Мощность | Давление, Мпа | Частота, об/мин | Расход | Вес, кг | Размеры, см | Диаметр, Ду | Цена | |
|---|---|---|---|---|---|---|---|---|---|
 | Насос НШ 28-14-10 | ≈25 кВт | 16 | 1500 | - | - | - | - | По запросу |
 | Насос НШ 28-10-10 | ≈23 кВт | 16 | 1500 | - | - | - | - | По запросу |
 | Насос НШ 63-63-32 | ≈75 кВт | 16 | 1500 | - | - | - | - | По запросу |
 | Насос НШ 71-71-50 | ≈91 кВт | 16 | 1500 | - | - | - | - | По запросу |
 | Насос НШ 10-10 | ≤16,8 кВт | 16 МПа | 2400 | 22/22 л/мин | 4,2 кг | 22×18×15 см | - | 35000 руб. |
 | Насос НШ 14-10 | ≈7,2 кВт | 16 | 1500 | 21 | 5 | - | - | 35000 руб. |
 | Насос НШ 32 10 Г3 | 32,6 кВт | 16 | 2400 | 71,5/22 л/мин | 7,45 кг | 25,3×19,7×6,575 см | - | 35000 руб. |
 | Насос НШ 50 10 Г3 | ≈24 кВт | 16 | 2400 | - | 5 | 28,5×21×18 см | 28H7 | 80000 руб. |
 | Насос НШ 50 32 Г3 | ≈17 кВт | 16 | 2200 | 50+32 см³/об | 22 кг | 32×28×21 см | - | 150000 руб. |
 | Насос НШ 32 32 М4 | 57,8 кВт | 20 | 2400 | — | 18,5 кг | 320×210×240 мм | 28 мм | 99000 руб. |
 | Насос НШ 50 50 М4 | 67,9 кВт | 20 | 2400 | - | 14 | - | - | 90000 руб. |
 | Насос НШ 100 50 А3 | 82 | 16 | - | - | 27,2 | 40х17х20 см | - | 99000 руб. |
 | Насос НШ32-10-10Д-3 | ≈25 кВт | 1 | 1500 | 32 | 28 | - | - | По запросу |
 | Насос НШ32-16-16Д-3 | ≈30 кВт | - | 1500 | - | - | - | - | По запросу |
 | Насос НШ50-10-10Д-3 | ≈33 кВт | 1 | 1500 | 5 | 28 | - | - | По запросу |
 | Насос НШ63-63-32Д-3 | ≈75 кВт | 16 | 1500 | - | 22,5 | - | - | 118500 руб. |
 | Насос шестеренный НШ12-8Д-3 | ≈4,1 кВт | 16 | 2500 | 12 см³/об | 5.2 кг | 20×15×10 см | - | 50000 руб. |
 | Насос шестеренный НШ10-10-3 | 8,4 кВт | 16 | 2400 | 22,8/22,8 | 3 | 15.8×10.8×10.2 | - | 35000 руб. |
 | Насос шестеренный НШ32-10Д-3 | ≤32,6 кВт | 16 | - | 71,5/22 л/мин | 7,45 кг | 32×21×18 см | 28 мм | 35000 руб. |
 | Насос шестеренный НШ50-10Д-3 | 45,7 кВт | 16 | 2400 | 110,8/22,8 | 8,65 | 32×21×18,5 | - | 50000 руб. |
 | Насос шестеренный НШ57-57-3 | 86,7 кВт | 16 | - | 122,5/122,5 л/мин | 27,5 кг | 32×28×21 см | 32 мм | 90000 руб. |
| Насос НШ63-63-32М-4 | ≈27 кВт | 20 | 2500 | 63 | 48 | - | - | 150000 руб. |
 | Насос НШ71-71-50М-4 | ≈3,8 кВт | 20 | 500 | 9 | 28 | - | - | 150000 руб. |
 | Насос НШ 100-32 А3 | 72 | 16 | 2400 | 114 и 70 l/min; 173.4¦68.9 л/мин | 26 kg | 40х17х20 см | Ø 34 мм (вал, 6 шлицев) | 99000 руб. |

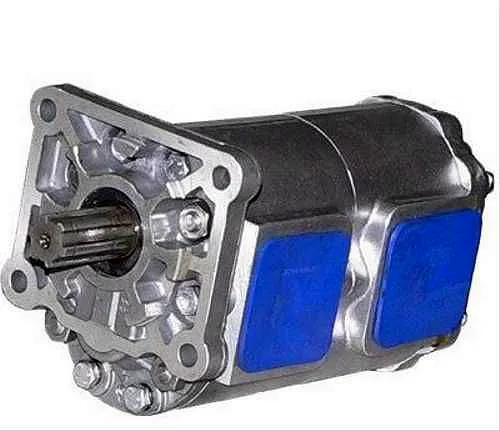

Насос НШ 32 32 М4 — сдвоенный шестерённый насос (тандем): секции на общем валу, предназначенный для подачи минерального масла в гидро- и смазочные системы. Давление 20 МПа, то есть около 204 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | НШ 32 32 М4 |
| Рабочий объём, см³ | 32 |
| Номинальное давление на выходе, МПа | 20 |
| Номинальная частота вращения, об/мин | 1500 (паспортный диапазон — до 2400) |
| Масса, кг | 18,5 |
| Секций (рабочие объёмы), см³ | 32 + 32 |
| Тип насоса | Двухсекционный шестеренный |
| Направление вращения | Левое/правое |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 32 л/мин на 1000 об/мин, 48 л/мин на 1500 об/мин, 96 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Теоретическая подача V·n/1000 равна 76,8 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Предохранительный клапан обязателен: без него закрытая линия за секунды поднимет давление выше допустимого.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Насос соединяют с двигателем упругой муфтой или фланцем; соосность валов важнее запаса по мощности. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
| Символ | Расшифровка |
|---|---|
| НШ | Насос шестеренный |
| 32-32 | Рабочий объем секций (см³) |
| М | Модернизированная серия |
| 4 | Исполнение под левое/правое вращение |
Две шестерни вращаются навстречу друг другу в плотном корпусе. На стороне всасывания зубья выходят из зацепления, объём камер растёт, и масло заполняет впадины между зубьями. На стороне нагнетания зубья входят в зацепление и вытесняют масло в линию. Чем ниже утечки по торцам и вершинам зубьев, тем ближе реальная подача к геометрической. Разрежение на входе ограничивает максимальные обороты: слишком высокая скорость приводит к кавитации и шуму.
Насос НШ 32 32 М4 применяют в гидросистемах мобильной техники: погрузчиков, тракторов, коммунальных и дорожных машин, где масло нужно подать на рулевое управление, навесное оборудование и опрокидывание кузова. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Перед пуском Насос НШ 32 32 М4 заполните всасывающую линию маслом: сухой пуск ускоряет износ торцов шестерён. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Для НШ 32 32 М4 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если нужны другие давление или подача, смотрите соседние исполнения: у каждого свои параметры и свой двигатель.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 20 МПа (200 бар). Предохранительный клапан настраивают не выше этого значения.
Мощность подбирают по давлению, подаче и оборотам: гидравлическая мощность потока N = p·Q/600, плюс запас на потери и пуск.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ 32 32 М4 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
