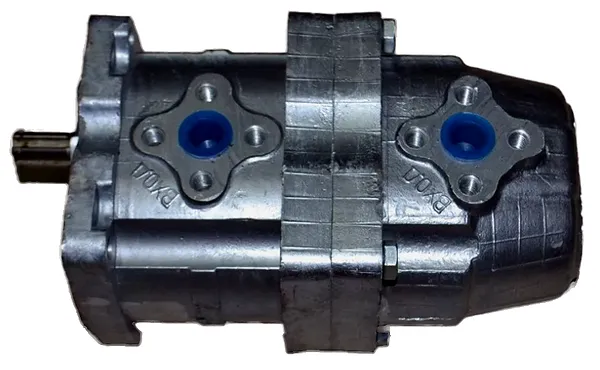

Насос НШ 14-10

Насос НШ 14-10

Описание

Гидронасос НШ14-10 относится к типу двухсекционных шестерённых (шестерёнчатых) насосов с постоянными параметрами подачи по давлению, объёму и направлению потока. Основное назначение — нагнетание рабочей жидкости (минеральных масел) в гидроприводы управления исполнительными механизмами мобильной техники, как правило — сельскохозяйственной, строительной, дорожной (тракторы и комбайны, грузовые подъёмники, самосвалы и т.д.). Также может использоваться для подачи масла в смазочные системы.

Насос НШ14-10 конструкционно состоит из двух спаренных шестерённых насосов, выдающих два отдельных потока масла с разными величинами по давлению.

Принцип работы НШ14-10 заключается в следующем. Вращающиеся сцепленные шестерни с приводом на одну, ведущую шестерню, захватывают масло в области низкого давления, проводят вдоль стенки рабочей камеры насоса и выталкивают под увеличившимся давлением с противоположной стороны. При этом переток масла из области высокого в область низкого давления между зубьями шестерен практически не осуществляется. Смазывание движущихся частей происходит автоматически самой перекачиваемой рабочей жидкостью.





Технические характеристики

Рабочий объём первой секции 14см³;

Рабочий объём второй секции 10 см³;

Номинальное давление на выходе 16 МПа;

Насосы шестеренные данной серии используются для нагнетания рабочих жидкостей в гидосистемы спецтехники тракторов, сельскохозяйственных и других машин.

Бульдозеры: Т-9.01, Т-11.01 (Четра); Трубоукладчик ТГ-121Я (Четра) Шестеренные насосы НШ серии, "N" - насосы из алюминиевого сплава.

Преимуещества конструкции: Равнопрочный корпус; Применение металлофторопластовых подшипников скольжения;

Подробные  размеры насосов шестеренных двухсекционных НШ сдвоенных
