| Диаметр, Ду | 32 мм |
| Расход | 122,5/122,5 л/мин |
| Давление, Мпа | 16 |
| Мощность, кВт / обороты | ≈32,5 / 1500 · АИР 200M4 |
| Размеры, см | 32×28×21 см |
| Вес, кг | 27,5 кг |

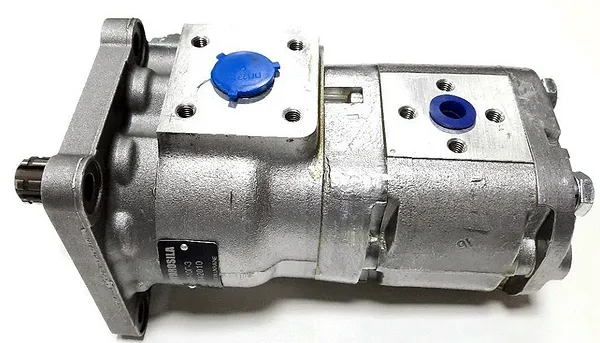

Насос шестеренный НШ57-57-3 — сдвоенный шестерённый насос (тандем): секции на общем валу с рабочим объёмом 57 см³ за оборот вала. Номинальное давление на выходе — 16 МПа (160 бар), поэтому насос рассчитан на гидросистемы среднего давления. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | НШ57-57-3 |
| Рабочий объём, см³ | 57 |
| Подача, л/мин (при 4000 об/мин) | 122,5 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 4000 |
| Мощность, кВт | 86,7 |
| Масса, кг | 27,5 |
| Секций (рабочие объёмы), см³ | 57 + 57 |
| Тип насоса | Двухсекционный шестеренный |
| Максимальное давление на выходе, МПа | 21 |
Подача 122,5 л/мин — паспортное значение для номинальных оборотов. Геометрическая подача без учёта утечек: 57 л/мин на 1000 об/мин, 85,5 л/мин на 1500 об/мин, 171 л/мин на 3000 об/мин. Это соответствует примерно 7,35 м³/ч производительности. Теоретическая подача V·n/1000 равна 228 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Давление в системе определяется нагрузкой, а не насосом: насос лишь создаёт поток. Гидравлическая мощность потока при номинальных параметрах составляет около 32,67 кВт, а привод должен давать больше — с учётом КПД насоса. Предохранительный клапан настраивают не выше номинального давления 160 бар: превышение перегружает привод и шестерни.
Ориентир по мощности привода — двигатель АИР 250M4. Привод с запасом по оборотам требует проверки подачи: выше номинала растёт и подача, и потребляемая мощность. Если двигатель рассчитан на 1500 об/мин, а насос работает в диапазоне шире, проверьте подачу и мощность на реальных оборотах по пересчёту выше.
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. Поток выходит под давлением, которое создаёт нагрузка в системе; сам насос давления «не задаёт», он только перемещает объём масла. Разрежение на входе ограничивает максимальные обороты: слишком высокая скорость приводит к кавитации и шуму.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Перед выбором сверьте вязкость масла при рабочей температуре, фильтрацию и допустимое разрежение на входе насоса.
Проверьте направление вращения вала перед запуском НШ57-57-3: неверное направление выводит из строя манжету и создаёт кавитацию. Всасывающую магистраль делают с запасом по сечению и без воздушных мешков; нагнетательную — с предохранительным клапаном и фильтром. Первые часы работы контролируйте температуру корпуса и уровень масла: нагрев и пена говорят о подсосе воздуха.
Для НШ57-57-3 главные враги — абразив в масле, перегрев и подсос воздуха на всасывании. Замену фильтрующих элементов планируют по перепаду давления, а не по календарю: засорённый всасывающий фильтр гасит подачу и вызывает шум. Подтёки по валу означают износ манжеты, а падение подачи при нормальном масле — износ торцов шестерён.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Если задача выходит за пределы этих параметров, подбирайте насос с другим рабочим объёмом, а не форсируйте режим.
Ближайшие по подаче исполнения этой серии:
Паспортная подача — 122,5 л/мин при 4000 об/мин; на 1500 об/мин ориентировочно 45,9 л/мин.
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 250M4 мощностью 90 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос шестеренный НШ57-57-3 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
