Компактные пневмоцилиндры двухстороннего действия КЦ15

Компактные пневмоцилиндры двухстороннего действия КЦ15 — это высокоточное и надежное решение для автоматизации производственных процессов, где требуется минимизация занимаемого пространства при сохранении высокой силы зажима. Серия КЦ15 разработана с учетом требований современного машиностроения, станкостроения и конвейерных систем. Продукция поставляется под брендом Гидромаш и отличается универсальностью, долговечностью и простотой монтажа.

Описание и назначение пневмоцилиндров КЦ15

Компактные пневмоцилиндры двухстороннего действия КЦ15 предназначены для применения в пневмоприводах, где критична компактность исполнительных механизмов. Серия КЦ15 активно используется в механизмах фиксации, транспортировки и упаковки, а также в системах автоматизации, где требуется точное и быстрое позиционирование. Пневмоцилиндры двухстороннего действия КЦ15 обеспечивают движение поршня как под действием давления при подаче сжатого воздуха в одну полость, так и при сбросе давления в противоположную. Это позволяет реализовать двустороннюю работу без необходимости пружинного возврата.

Принцип работы пневмоцилиндра КЦ15

Принцип действия пневмоцилиндров серии КЦ15 основан на использовании сжатого воздуха, подаваемого в рабочую полость цилиндра. При подаче давления через присоединительные отверстия с одной стороны поршень перемещается, создавая линейное усилие через шток. При переключении подачи воздуха в противоположную полость шток возвращается в исходное положение. Нерегулируемое двухстороннее торможение обеспечивает плавное и безопасное завершение хода, снижая ударные нагрузки. Эта особенность делает компактные пневмоцилиндры двухстороннего действия КЦ15 идеальными для задач с интенсивным циклами включения/выключения.

Технические характеристики пневмоцилиндров КЦ15

Ключевые технические параметры цилиндров КЦ15 обеспечивают широкую область применения в промышленности. Все модификации серии рассчитаны на номинальное давление 0,9 МПа и работоспособны при температурах от –5 до +70 °C. Ниже представлена обобщённая таблица технических характеристик по различным диаметрам цилиндров, входящих в серию КЦ15.

Габаритные и присоединительные размеры КЦ15

Конструкция серии КЦ15 обеспечивает компактное исполнение даже при максимальных ходах. Ниже приведена таблица габаритных размеров для всех моделей — от КЦ15-12 до КЦ15-100.

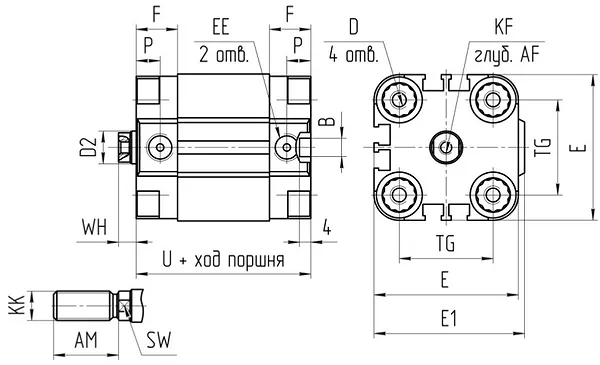

Чертёж: компактный пневмоцилиндр двухстороннего действия КЦ15 в разрезе. Вид сбоку. Подключение сжатого воздуха – через отверстие в крышке. Диаметр цилиндра: 32 мм.

Условное обозначение и расшифровка модели КЦ15

Модель пневмоцилиндра КЦ15 расшифровывается следующим образом: КЦ — компактный цилиндр, 15 — серия, далее указываются диаметр поршня, ход штока и исполнение (например: КЦ15-40х50 — цилиндр серии КЦ15 с диаметром 40 мм и ходом 50 мм). Возможно изготовление пневмоцилиндров с датчиками положения поршня — по индивидуальному заказу. Датчики приобретаются отдельно.

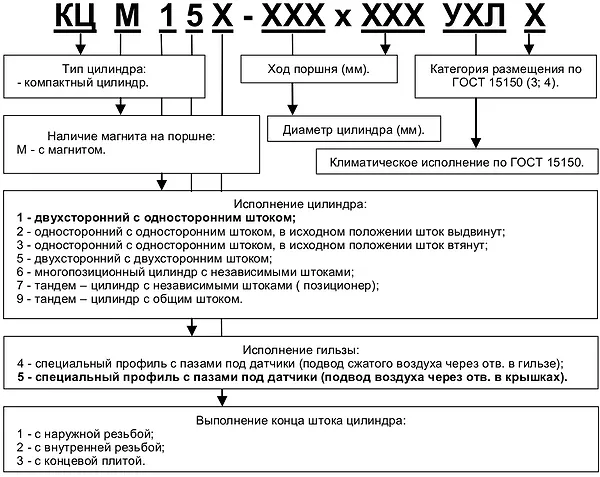

Схема условного обозначения пневмоцилиндра КЦ15. Вид спереди. Маркировка: диаметр, ход, присоединение.

Температурный режим работы и срок службы

Пневмоцилиндры двухстороннего действия КЦ15 рассчитаны на эксплуатацию в температурном диапазоне от –5 до +70 °C. Уплотнения из высококачественных полимеров обеспечивают герметичность и долгий срок службы при интенсивных циклах. При соблюдении норм подачи давления, чистоты сжатого воздуха и периодического ТО ресурс работы составляет более 10 миллионов циклов.

Область применения пневмоцилиндров серии КЦ15

Компактные пневмоцилиндры КЦ15 применяются в:

• станках с ЧПУ (позиционирование, фиксация заготовок);
• конвейерных и упаковочных линиях;
• робототехнике и сборочных автоматах;
• сортиментных станках и лазерной резке;
• отраслях пищевой и фармацевтической промышленности (при наличии дополнительной защиты).

Состав и ремкомплект пневмоцилиндров КЦ15

Типовые компоненты ремкомплекта:

Часто заменяемые элементы: уплотнения поршня и штока, пыльники. Износ увеличивается при использовании в загрязнённой среде или при чрезмерной скорости хода.

Примеры заказа

Пример 1: Пневмоцилиндр КЦ15-40х50 — значит цилиндр серии КЦ15, диаметром 40 мм, ход штока 50 мм.
Пример 2: КЦ15-63х75 с датчиком — цилиндр 63 мм, ход 75 мм, комплектуется датчиком положения поршня (приобретается отдельно).

Шутка про пневмоцилиндры

— Почему цилиндр КЦ15 не устраивается на работу в кабинете?
— Потому что он слишком компактный, но сильный!

Где купить пневмоцилиндры КЦ15?

Поставщик — Гидромаш. Официальный поставщик пневматического оборудования в России. Доступны модели от КЦ15-12 до КЦ15-100 с различными ходами. Заказать можно через форму обратной связи или на странице Контакты.

Вес и габаритные размеры, Код ТН ВЭД

Вес пневмоцилиндров КЦ15 варьируется от 0,100 кг (КЦ15-12 при ходе 0 мм) до 1,796 кг (КЦ15-80 при ходе 0 мм). Максимальная масса с учётом хода — до 3,5 кг. Габаритная длина — до 133 мм. Код ТН ВЭД: 8412 21 000 0 — пневматические двигатели и цилиндры.

Часто задаваемые вопросы

Ниже приведены актуальные вопросы российских покупателей.

Отзывы и надежность поставок

Компактные пневмоцилиндры двухстороннего действия КЦ15 зарекомендовали себя как надёжное решение для малогабаритных приводов. По данным Гидромаш, средний срок замены — более 5 лет при ежедневной эксплуатации. Оборудование поставляется с гарантией 12 месяцев.

Доставка по России

Оперативная доставка по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие регионы. Склад находится в Екатеринбурге. По вопросам поставки обращайтесь на Контакты.
