Компактные пневмоцилиндры одностороннего действия серии КЦ25 от производителя Гидромаш предназначены для установки в пневматических системах, где важны малые габариты и высокая надежность. Эта серия цилиндров отличается односторонним штоком и возвратом штока в исходное положение за счёт встроенной пружины. В исходном состоянии шток пневмоцилиндра КЦ25 находится в выдвинутом положении, что обеспечивает мгновенную готовность к работе.
Компактные пневмоцилиндры одностороннего действия КЦ25 активно применяются в системах автоматизации, промышленных конвейерах, механизмах зажима и фиксации заготовок. Их особенность — высокая производительность при минимальных габаритах, что делает КЦ25 идеальным решением для оборудования с ограниченным пространством внутри узлов.
Работа пневмоцилиндров серии КЦ25 основана на подаче сжатого воздуха в штоковую полость. При этом поршень, преодолевая усилие возвратной пружины, перемещается внутрь цилиндра, создавая тянущее усилие. После сброса давления пружина возвращает шток в исходное (выдвинутое) положение. Этот цикл обеспечивает точную и быструю работу механизмов, где важна быстродействие и компактность.
Компактные пневмоцилиндры одностороннего действия КЦ25 обеспечивают высокую силу зажима даже при небольшом диаметре цилиндра, что достигается за счёт грамотного подбора материалов и оптимизации конструкции. Возвратная пружина спроектирована таким образом, чтобы обеспечивать надёжный возврат штока даже после длительной эксплуатации.
| Параметр | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное давление, МПа | 0,9 | |||||||||
| Минимальное давление, МП mis="Порог срабатывания"">0,2 | ||||||||||
| Тип действия | Одностороннего действия | |||||||||
| Макс. ход, мм | 40 | 50 | 75 | 100 | ||||||
| Подключение пневмолинии | М5 | G1/8" | G1/4" | G3/8" | ||||||
| Усилие пружины, Н | 12 | 13 | 20 | 27 | 40 | 50 | 57 | 79 | 117 | 233 |
Компактные пневмоцилиндры одностороннего действия КЦ25 представлены диаметрами от 12 до 100 мм. Габаритные и присоединительные размеры подобраны таким образом, чтобы обеспечить лёгкую замену аналогов и совместимость с существующими системами автоматизации.

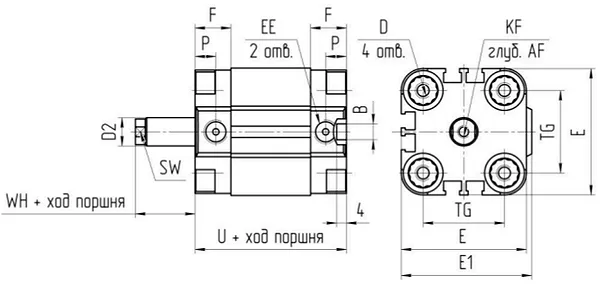

Чертёж габаритных размеров компактных пневмоцилиндров одностороннего действия КЦ25. Вид сбоку: подключение с торца, фланец крепления, маслозаправочное отверстие.
| ? цил | AF | AM | B | D | D2 | E | E1 | EE | F | KF | KK | P | SW | TG | U | WH |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 8 | 14 | 6 | M4 | 6 | 29 | 30,0 | M5 | 11,5 | М3 | М6 | 7,0 | 5 | 18 | 38,0 | 4,5 |
| 16 | 10 | 18 | 6 | M4 | 8 | 29 | 30,0 | M5 | 11,5 | М4 | M8 | 7,0 | 6 | 18 | 38,0 | 4,5 |
| 20 | 12 | 20 | 6 | M5 | 10 | 36 | 37,5 | M5 | 11,5 | M10х1,25 | M10х1,25 | 7,0 | 8 | 22 | 39,5 | 5,5 |
| 25 | 12 | 20 | 6 | M5 | 10 | 40 | 41,5 | M5 | 11,5 | M10х1,25 | M10х1,25 | 7,0 | 8 | 22 | 39,5 | 5,5 |
| 32 | 14 | 20 | 6 | M6 | 12 | 50 | 52,0 | G1/8" | 14,0 | M10х1,25 | M10х1,25 | 8,0 | 10 | 32 | 44,5 | 6,0 |
| 40 | 14 | 20 | 6 | M6 | 12 | 60 | 62,5 | G1/8" | 14,0 | M10х1,25 | M10х1,25 | 8,0 | 10 | 42 | 45,5 | 6,5 |
| 50 | 16 | 22 | 6 | MB | 16 | 68 | 71,0 | G1/8" | 15,0 | M12х1,25 | M12х1,25 | 8,0 | 13 | 50 | 45,5 | 7,5 |
| 63 | 16 | 22 | 8 | M10 | 16 | 87 | 91,0 | G1/8" | 16,0 | M12х1,25 | M12х1,25 | 8,5 | 15 | 62 | 50,0 | 7,5 |
| 80 | 20 | 30 | 8 | M10 | 20 | 107 | 111,0 | G1/4" | 19,0 | M16х1,5 | M16х1,5 | 8,5 | 17 | 82 | 56,0 | 8,0 |
| 100 | 24 | 38 | 8 | M10 | 25 | 128 | 133,0 | G1/4" | 19,0 | M20х1,5 | M20х1,5 | 10,5 | 22 | 103 | 66,5 | 10,0 |
Пример обозначения: КЦ25-25-100
Компактные пневмоцилиндры одностороннего действия КЦ25 работают в диапазоне температур от -10°C до +60°C, что делает их пригодными для эксплуатации в условиях российского климата. Уплотнения изготовлены из маслобензостойкой резины, устойчивой к механическим и химическим воздействиям.
Средний срок службы составляет более 500 000 циклов при соблюдении условий эксплуатации и регулярном обслуживании. Регулярная смазка и использование чистого сжатого воздуха увеличивают ресурс.
Серия КЦ25 активно используется в следующих отраслях:
Компактные пневмоцилиндры одностороннего действия КЦ25 идеально подходят для механизмов, где требуется надёжный и быстродействующий возврат штока без дополнительного подключения воздуха.
Вес цилиндров варьируется от 0,15 кг (модель ?12) до 3,2 кг (модель ?100). Диапазон габаритных длины — от 38 мм до 133 мм.
Код ТН ВЭД: 8481 80 900 0 — прочие устройства для управления потоком жидкостей или газов.
Типичные неисправности пневмоцилиндров КЦ25 связаны с износом уплотнений и пружин. В стандартный ремкомплект входят:
| Наименование | Количество |
|---|---|
| Уплотнительное кольцо поршня | 1 шт |
| Уплотнение штока | 1 шт |
| Возвратная пружина | 1 шт |
| Запасной шток (по запросу) | опц. |
