Элементы крепления пневмоцилиндров — это важная составляющая любой пневматической системы, обеспечивающая надежную и точную установку цилиндров на оборудование. Благодаря использованию правильных типов монтажных частей можно не только правильно закрепить пневмоцилиндр, но и обеспечить его подвижность, самовыравнивание и устойчивость к вибрациям и динамическим нагрузкам. Компания Гидромаш предлагает полный ассортимент элементов крепления пневмоцилиндров, разработанный в соответствии со стандартом ИСО 6431, что гарантирует универсальность и совместимость с большинством промышленных решений.
Элементы крепления пневмоцилиндров от Гидромаш изготавливаются из высококачественных сталей, проходят термообработку и антикоррозионное покрытие, что обеспечивает длительный срок службы даже в тяжелых условиях эксплуатации. Все детали тщательно подогнаны по габаритам и обеспечивают максимальную жесткость соединения, предотвращая люфты и деформации.
Элементы крепления пневмоцилиндров применяются в различных отраслях: машиностроении, упаковочном оборудовании, прессах, конвейерных линиях, робототехнике и станках с ЧПУ. Правильно выбранный тип крепления позволяет оптимизировать работу пневмосистемы, повысить точность перемещений и снизить износ узлов. Элементы крепления пневмоцилиндров подбираются в зависимости от направления движения штока, пространственного расположения цилиндра, величины нагрузки и условий монтажа.
Габаритные и присоединительные размеры элементов крепления пневмоцилиндров варьируются в зависимости от модификации и диаметра цилиндра — от 32 до 250 мм. Вес изделий колеблется от 0,2 кг у малых проушин до 8,5 кг у крупногабаритных фланцев и цапф. Код ТН ВЭД для элементов крепления пневмоцилиндров — 8483.10.0000.
| Тип элемента | Диаметр цилиндра, мм | Вес, кг | Габариты (Д×Ш×В), мм |
|---|---|---|---|
| Проушина | 32–200 | 0,2–2,3 | 50×30×25 до 180×80×60 |
| Вилка | 32–200 | 0,3–2,8 | 60×35×30 до 200×90×70 |
| Фланец | 40–250 | 1,1–8,5 | 120×120×20 до 350×350×40 |
| Лапа | 32–200 | 0,4–3,1 | 80×60×30 до 250×120×70 |
| Цапфа | 50–250 | 0,9–7,9 | 100×50×40 до 300×100×90 |
Технические параметры всех элементов крепления пневмоцилиндров рассчитаны с учетом максимальных нагрузок, возникающих при работе пневмосистем. Ниже представлена таблица основных характеристик.
| Параметр | Значение |
|---|---|
| Рабочее давление | До 10 бар |
| Диапазон температур | От -20 °C до +80 °C |
| Тип рабочей среды | Сжатый воздух, очищенный от влаги и масла (по классу загрязнения 3/3/3) |
| Присоединительные размеры | Соответствуют ИСО 6431, DIN ISO 6431 |
| Материал | Сталь 45, легированная сталь с цинковым покрытием |
| Крепление | Резьбовое, болтовое, на шпильки |

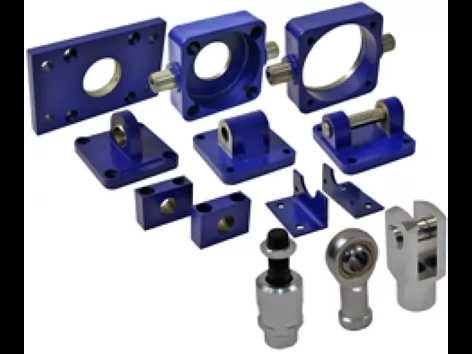

Фото: типовые элементы крепления пневмоцилиндров — проушины, вилки, фланцы и цапфы.
Каждый тип крепления решает определенные задачи. Ниже приведено описание основных разновидностей элементов крепления пневмоцилиндров.
Проушина и вилкаПроушина и вилка позволяют закрепить цилиндр под углом или параллельно плоскости, обеспечивая возможность поворота и самовыравнивания под нагрузкой. В паре они соединяются с помощью оси, что обеспечивает свободное колебательное движение штока. Элементы крепления пневмоцилиндров типа проушина особенно востребованы в механизмах с изменяемой траекторией движения.

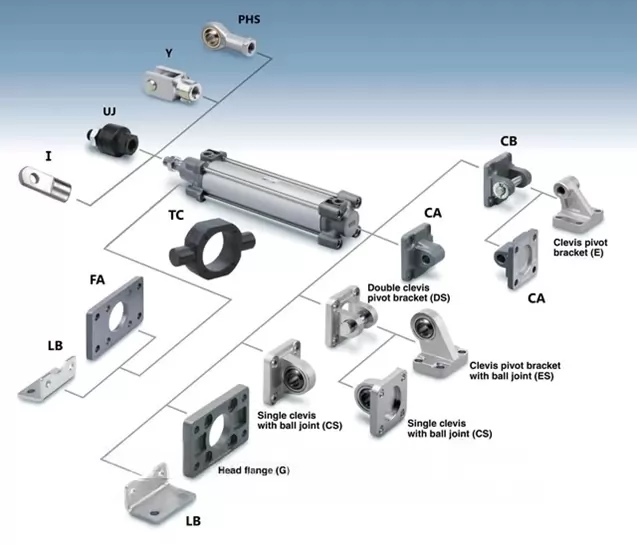

Фото: установка проушины и вилки на пневмоцилиндре для самовыравнивающегося крепления.
Фланцевое крепление обеспечивает жесткую фиксацию цилиндра на плоской поверхности. Элементы крепления пневмоцилиндров типа Ф-ПЦ устанавливаются на переднюю или заднюю крышку и выдерживают высокие осевые нагрузки. Подходит для горизонтального и вертикального монтажа.
ЛапыЛапы (Л-ПЦ) крепятся снизу цилиндра, позволяя устанавливать его параллельно опорной плоскости. Используются при монтаже на рамы, станины и сварные конструкции. Элементы крепления пневмоцилиндров данного типа просты в установке и обеспечивают равномерное распределение нагрузки.
ЦапфыЦапфа (ЦР-ПЦ) устанавливается по центру между крышками на резьбовых шпильках. Обеспечивает подвижное крепление с возможностью самовыравнивания. Опоры цапфы входят в комплект и крепятся к монтажной поверхности. Цапфа крышки (ЦК-ПЦ) — альтернативный вариант, крепящийся к торцевой крышке.
Шарнирные головкиШарнирная головка (ШГ-ПЦ) и головка вилкообразная (ВГ-ПЦ) позволяют компенсировать несоосность при движении штока. Обеспечивают плавную работу без перекосов, увеличивая срок службы уплотнений.
Фото: шарнирные и центральные элементы крепления пневмоцилиндров.
Элементы крепления пневмоцилиндров работают в зависимости от выбранной схемы монтажа. Например, проушина и вилка создают шарнирное соединение, позволяя штоку совершать качания в одной или двух плоскостях. Фланец обеспечивает жесткое неподвижное соединение, исключающее любые смещения. Цапфа позволяет цилиндру «плавать» при изменении направления нагрузки, что особенно важно при работе с нестандартными траекториями.
Элементы крепления пневмоцилиндров рассчитаны на эксплуатацию при температурах от -20 до +80 °C. При соблюдении условий монтажа и регулярного технического обслуживания срок службы превышает 10 лет. Сталь с цинковым покрытием обеспечивает устойчивость к коррозии даже во влажных и агрессивных средах.
Элементы крепления пневмоцилиндров применяются на станках, прессах, лифтах, дверных приводах, роботизированных манипуляторах, упаковочном и пищевом оборудовании. Они совместимы с цилиндрами серии D по ИСО 6431, выпускаемыми большинством производителей. Благодаря унификации, элементы крепления пневмоцилиндров легко заменяются и подходят для ремонта и модернизации существующих систем.
Условное обозначение элементов крепления пневмоцилиндров включает тип, диаметр и стандарт:
В комплект поставки входят: сама деталь, крепежные элементы (при необходимости), опоры цапфы. Часто заменяемые детали — оси проушин, фиксирующие пальцы, резьбовые втулки штока (гайка штока).
Габаритные и присоединительные размеры элементов крепления пневмоцилиндров соответствуют стандарту ИСО 6431 и зависят от диаметра цилиндра. Все чертежи и размеры доступны в технической документации. При выборе обращайте внимание на тип крепления, направление нагрузки и доступное пространство.
Для удобства подбора ниже представлена таблица крепежных элементов по модели:
| Модель | Тип крепления | Диаметр цилиндра, мм | Особенности |
|---|---|---|---|
| ВГ-ПЦ D ИСО 6431 | Головка вилкообразная | 32–200 | Для соединения с вилкой, самовыравнивание |
| ШГ-ПЦ D ИСО 6431 | Головка шарнирная | 32–200 | Поворот в двух плоскостях |
| МК-ПЦ D ИСО 6431 | Монтажный кронштейн | 32–200 | Универсальный крепёж |
| П-ПЦ D ИСО 6431 | Проушина | 32–200 | Крепление на оси |
| ПШ-ПЦ D ИСО 6431 | Проушина шарнирная | 32–200 | С шарниром, высокая подвижность |
| В-ПЦ D ИСО 6431 | Вилка | 32–200 | Для пары с проушиной |
| Ф-ПЦ D ИСО 6431 | Фланец | 40–250 | Жесткая фиксация |
| Л-ПЦ D ИСО 6431 | Лапа | 32–200 | Для установки на плоскость |
| ЦР-ПЦ D ИСО 6431 | Цапфа центральная | 50–250 | Самовыравнивание по оси |
| ЦК-ПЦ D ИСО 6431 | Цапфа крышки | 50–250 | Крепление к торцу |
| ОЦ-ПЦ D ИСО 6431 | Опора цапфы | 50–250 | Входит в комплект с цапфой |
| Ш-ПЦ D ИСО 6431 | Шпилька удлинительная | 32–250 | Для удлинения стяжки |
| Н-ПЦ D ИСО 6431 | Наконечник штока | 32–250 | Резьбовое окончание |
— Пара: П-ПЦ + В-ПЦ D ИСО 6431, Ø100 мм
Для оформления заказа воспользуйтесь формой обратной связи: Заказать элементы крепления пневмоцилиндров.
