| Давление, Мпа | 1 |
| Вес, кг | 13 |
⚙️ Цапфа для пневмоцилиндров по ISO 6431 представляет собой высокоточное крепежное устройство, обеспечивающее надежную фиксацию пневматических цилиндров в промышленном оборудовании. Изделие разработано для компенсации осевых нагрузок и вибраций при работе механизмов.
🔧 Цапфа для пневмоцилиндров по ISO 6431 изготавливается из оцинкованной стали, что гарантирует устойчивость к коррозии и длительному сроку службы в агрессивных средах. Универсальная конструкция позволяет использовать изделие в различных отраслях промышленности.
«Правильная цапфа для пневмоцилиндров по ISO 6431 — залог стабильной работы всей пневматической системы»

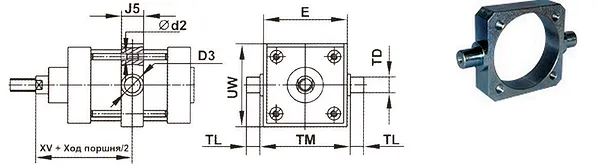

📏 Вес изделий варьируется от 130 г (диаметр 32 мм) до 13 кг (диаметр 250 мм). Габаритные размеры соответствуют международному стандарту ISO 6431 (MT4), а также требованиям VDMA 24562 и AFNOR NFE 45-003. Код ТН ВЭД: 8481801000. Соответствие ГОСТ Р 55439-2013 подтверждено сертификатами.
📊 Цапфа для пневмоцилиндров по ISO 6431 отличается прецизионной геометрией и строгим соблюдением допусков. Материал изготовления — оцинкованная сталь повышенной прочности, обеспечивающая устойчивость к механическим нагрузкам.
|
Диаметр |
A |
D |
R |
RI |
AF |
AG |
AE |
AH |
AL |
AN |
Вес |
Маркировка профиля |
Маркировка трубы |
|
32 |
11 |
M6 |
32.5 |
33.2 |
50 |
12 |
49 |
12 |
18 |
67 |
130 |
А32-10 |
А32-11 |
|
40 |
11 |
M6 |
38 |
40 |
63 |
16 |
59 |
16 |
20 |
46 |
300 |
А40-10 |
А40-11 |
|
50 |
14 |
M8 |
46.5 |
48.4 |
75 |
16 |
71 |
16 |
20 |
56 |
370 |
А50-10 |
А50-11 |
|
63 |
14 |
M8 |
56.5 |
58.7 |
90 |
20 |
84 |
20 |
26 |
69 |
690 |
А63-10 |
А63-11 |
|
80 |
16 |
M10 |
72 |
73.5 |
110 |
20 |
105 |
20 |
26 |
87 |
894 |
А80-10 |
А80-11 |
|
100 |
17 |
M10 |
89 |
91.6 |
132 |
25 |
129 |
25 |
32 |
107 |
1584 |
А100-10 |
А100-11 |
|
125 |
18 |
M12 |
110 |
115.3 |
160 |
25 |
155 |
25 |
32 |
133 |
2600 |
А125-10 |
А125-11 |
|
160 |
26.5 |
M16 |
140 |
146 |
200 |
32 |
190 |
32 |
40 |
170 |
4300 |
А160-10 |
А160-11 |
|
200 |
28 |
M16 |
175 |
186 |
250 |
32 |
240 |
32 |
40 |
211 |
7450 |
А200-10 |
А200-11 |
|
250 |
- |
M20 |
220 |
- |
320 |
40 |
296 |
40 |
50 |
268 |
13000 |
А250-10 |
А250-11 |
🌡️ Цапфа для пневмоцилиндров по ISO 6431 обеспечивает жесткое крепление цилиндра к несущей конструкции, исключая смещение при циклических нагрузках. Рабочий температурный диапазон: от -20°C до +80°C. Срок службы превышает 5 лет при соблюдении условий эксплуатации.
🏭 Устройство активно используется в упаковочном оборудовании, прессах, конвейерных системах и роботизированных комплексах. Цапфа для пневмоцилиндров по ISO 6431 незаменима в условиях высоких вибрационных нагрузок и постоянных циклов включения/выключения.
🔄 Наша цапфа полностью совместима с аналогами Festo MS6, SMC CA2 и Parker Hannifin. Отличается улучшенной коррозионной стойкостью за счет специального покрытия.
🔧 В список быстроизнашиваемых деталей входят крепежные винты и регулировочные шайбы. Рекомендуемый ремкомплект: набор метизов М6-М20, компенсационные прокладки, смазка высокотемпературная.
| Элемент обозначения | Расшифровка |
| А | Тип крепления (цапфа) |
| 32-250 | Диаметр цилиндра, мм |
| -10 | Маркировка профиля |
| -11 | Маркировка трубы |
📦 Популярные конфигурации: 4 шт. цапф А63-10 (диаметр 63 мм), 2 шт. А100-11 (диаметр 100 мм), комплект А160-10 для промышленных прессов.
❓ Цапфа для пневмоцилиндров по ISO 6431 совместима со старыми моделями цилиндров? Да, обеспечивает обратную совместимость с устаревшими стандартами.
❓ Какой температурный режим допустим для эксплуатации? От -20°C до +80°C без потери прочностных характеристик.
❓ Требуется ли специальная подготовка для монтажа? Установка производится стандартным набором инструментов за 15-20 минут.
❓ Есть ли гарантия на продукцию? 24 месяца при соблюдении условий эксплуатации.
❓ Какие города входят в зону доставки? Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и страны СНГ.
❓ Можно ли заказать нестандартные размеры? Да, возможна разработка по чертежам заказчика.
🚚 Цапфа для пневмоцилиндров по ISO 6431 от ГИДРОМАШ — это гарантия качества, подтвержденная сертификатами соответствия. Бесплатная доставка по РФ и СНГ в течение 3-5 рабочих дней. Официальный поставщик с 10-летним опытом на рынке пневмоавтоматики. Обращайтесь на sd-tehno.ru для оперативного решения ваших задач!
