Элементы крепления цилиндра и его штока

Описание и назначение серии элементов крепления цилиндра и его штока

Элементы крепления цилиндра и его штока разработаны для пневматических цилиндров серий ПЦ11, ПЦ21, ПЦ31, ПЦ41, ПЦ51, ПЦ61, ПЦ71, ПЦ91, ПЦ13, ПЦ23, ПЦ33, ПЦ43, ПЦ53, ПЦ63, ПЦ73, ПЦ93, ПЦ14, ПЦ54 в соответствии с международным стандартом ISO 6431. Эти компоненты обеспечивают надежную фиксацию цилиндра на монтажной поверхности, а также правильное соединение штока с ведомым механизмом. Элементы крепления цилиндра и его штока позволяют добиться точного совпадения направления усилия с осью штока на всем ходе, предотвращая перекосы и преждевременный износ уплотнений.

Конструктивно элементы крепления цилиндра и его штока подразделяются на две группы: крепление корпуса цилиндра и крепление штока. Обе группы обеспечивают гибкие решения для различных условий эксплуатации — от жесткой фиксации до шарнирных соединений с возможностью самовыравнивания.

Габаритные и присоединительные размеры

Вес и габариты элементов крепления цилиндра и его штока зависят от конкретной модели, диаметра цилиндра и типа монтажа. Ниже представлена таблица с диапазоном параметров по серии.

Изображение: Структурная схема обозначения элементов крепления штока цилиндра — применяемость для моделей ПЦ11–ПЦ54.

Элементы крепления пневмоцилиндра по ISO 6431

Крепление корпуса цилиндра осуществляется с помощью различных типов опор, обеспечивающих разные схемы установки. Элементы крепления цилиндра и его штока позволяют адаптировать цилиндр под конкретные условия монтажа и нагрузки.

Лапы используются при параллельной установке цилиндра относительно опорной поверхности. Такое крепление подходит для стационарных механизмов с минимальными вибрациями. Фланцевое крепление обеспечивает жесткую фиксацию на торцевой плоскости, что актуально при высоких усилиях или динамических нагрузках.

Проушины и вилки позволяют устанавливать цилиндр под углом или параллельно монтажной плоскости. Такое крепление обеспечивает шарнирное соединение и возможность самовыравнивания под нагрузкой, уменьшая поперечные усилия на шток. Проушины шарнирного типа особенно эффективны при колебательных движениях.

Резьбовая цапфа устанавливается между передней и задней крышками цилиндра на шпильках. Это решение дает возможность компенсировать отклонения при монтаже и повышает устойчивость к смещениям. Цапфа крышки крепится непосредственно к торцевой части корпуса, обеспечивая компактное решение.

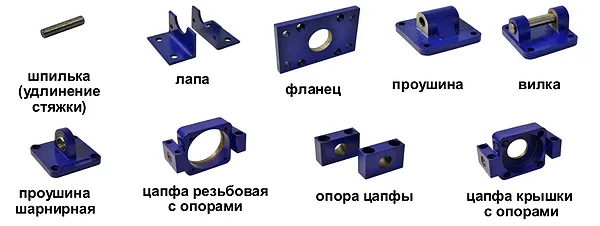

Изображение: Варианты крепления пневмоцилиндра — лапы, фланец, цапфа, проушина.

Элементы крепления штока пневмоцилиндра

Прямое соединение штока с механизмом используется при строгой соосности. Однако в большинстве случаев целесообразно применять переходные элементы, входящие в линейку элементов крепления цилиндра и его штока. Они обеспечивают компенсацию угловых и параллельных несоосностей.

Вилкообразные головки (типа ВГ) обеспечивают шарнирное соединение, что важно при качающихся или поворотных механизмах. Шарнирные головки (ШГ) компенсируют угловое несовпадение осей на ограниченный угол. Муфты типа МК обеспечивают двойную компенсацию — как углового, так и параллельного смещения, что критично при жестких условиях эксплуатации.

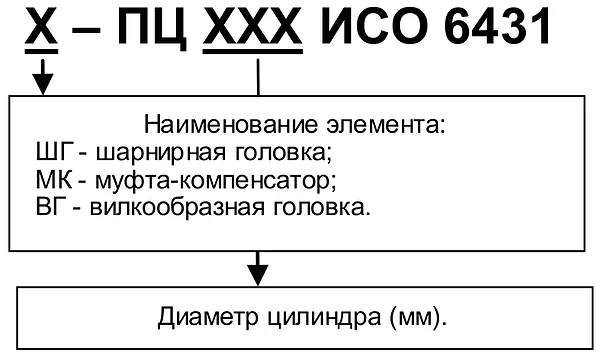

Изображение: Структурная схема обозначения элементов крепления штока цилиндра — маркировка для серий ПЦ11–ПЦ54.

Изображение: Варианты крепления штока — ВГ, ШГ, МК.

Противоповоротные направляющие

Для цилиндров диаметром от 32 до 80 мм применяются противоповоротные направляющие. Они предотвращают проворот корпуса при одностороннем приложении нагрузки. Цилиндр крепится к направляющей с помощью винтов, поставляемых в комплекте. Шток соединяется с подвижной пластиной через муфту МК, что разгружает его от поперечных нагрузок.

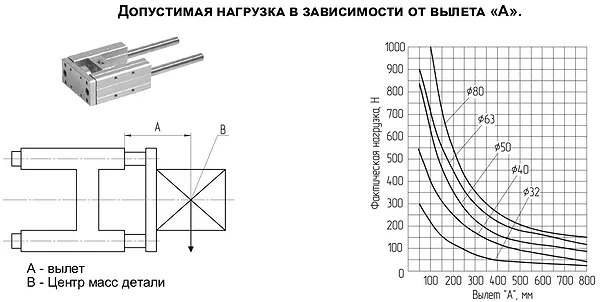

Изображение: Конструкция противоповоротной направляющей для пневмоцилиндров.

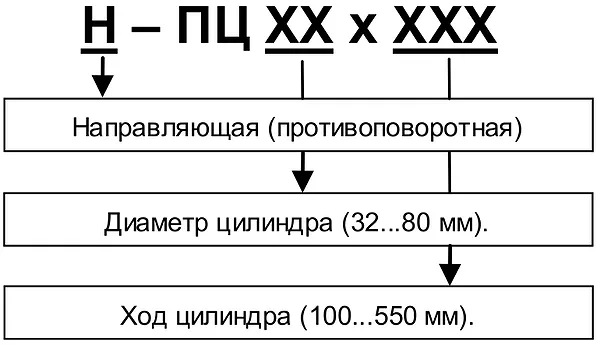

Изображение: Структурная схема обозначения противоповоротной направляющей.

Технические характеристики

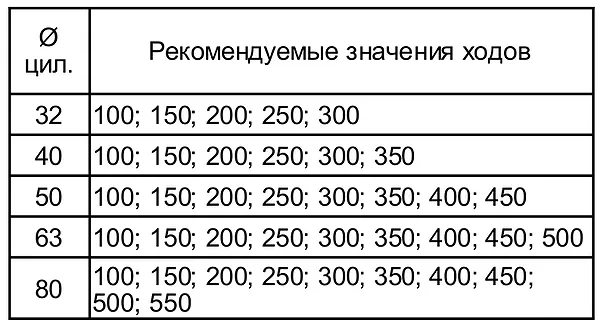

Изображение: Таблица рекомендуемых значений хода цилиндров для выбора креплений.

Принцип работы и применение

Элементы крепления цилиндра и его штока обеспечивают правильную передачу усилия от пневмоцилиндра к исполнительному органу. Благодаря шарнирным и компенсирующим соединениям снижается риск повреждения штока и уплотнений. Элементы крепления цилиндра и его штока применяются в станках, прессах, упаковочном оборудовании, конвейерах, автоматизированных линиях.

Температурный режим и срок службы

Рабочий диапазон температур — от –20 до +80 °С. При соблюдении условий эксплуатации и качественной подготовке воздуха срок службы элементов крепления цилиндра и его штока составляет не менее 5 лет. Материалы — сталь с антикоррозийным покрытием, латунь, ударопрочный пластик.

Где применяются элементы крепления цилиндра и его штока

Элементы крепления цилиндра и его штока используются на промышленных объектах при монтаже пневматических приводов. Они совместимы с цилиндрами серий ПЦ11, ПЦ21, ПЦ31, ПЦ41, ПЦ51, ПЦ61, ПЦ71, ПЦ91, ПЦ13, ПЦ23, ПЦ33, ПЦ43, ПЦ53, ПЦ63, ПЦ73, ПЦ93, ПЦ14, ПЦ54. Подходят для оборудования пищевой, химической, деревообрабатывающей, металлообрабатывающей отраслей.

Условное обозначение

Модель элемента крепления формируется по структурной схеме, отражённой на изображениях. Например, проушина ПЦ31-Ф1 обозначает фланцевое крепление для цилиндра ПЦ31. Подробная расшифровка приведена на схемах на сайте https://sd-tehno.ru/.
