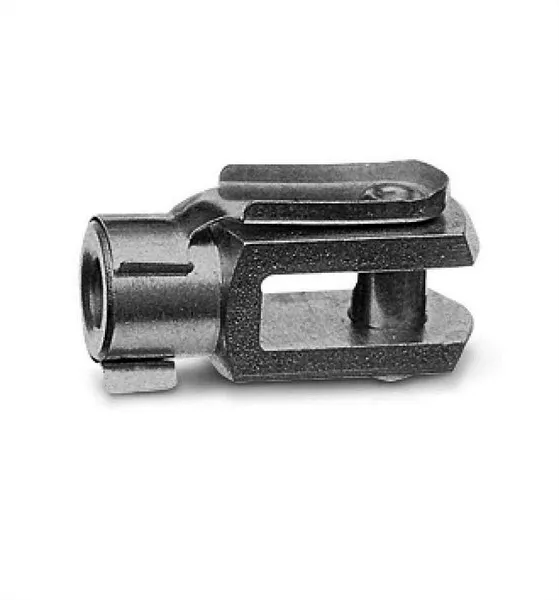

🔧 Вилка штока для пневмоцилиндров по ISO 6431 — ключевой компонент пневматических систем, обеспечивающий надежное крепление рабочих механизмов. Изделие предназначено для передачи линейного движения от поршня к исполнительному органу в промышленном оборудовании. Благодаря стандарту ISO 6431 обеспечивается универсальность монтажа и совместимость с цилиндрами ведущих производителей.
⚙️ Конструкция вилки штока для пневмоцилиндров по ISO 6431 исключает люфт при работе под нагрузкой, что критично для точных технологических процессов. Применяется в станках с ЧПУ, упаковочном оборудовании, автомобильных сборочных линиях и роботизированных комплексах.
📏 Диапазон габаритных размеров вилки штока для пневмоцилиндров по ISO 6431: диаметр от 32 до 250 мм, вес — от 100 до 6940 г. Код ТН ВЭД: 8481 80 910 0. Соответствует требованиям ГОСТ 34165-2017 (аналог ISO 6431), что гарантирует соответствие международным стандартам качества.
"Без надежной вилки штока для пневмоцилиндров по ISO 6431 даже самый мощный цилиндр превращается в бесполезный кусок металла" — инженер-пневматик с 20-летним стажем
📊 Вилка штока для пневмоцилиндров по ISO 6431 изготавливается из оцинкованной стали, обеспечивающей коррозионную стойкость и долговечность. Ниже представлена таблица габаритных размеров для всех типоразмеров:
📐 Габаритные размеры вилки штока для пневмоцилиндров по ISO 6431:
|
Диаметр |
A |
B |
C |
E |
F |
G |
КК |
Вес |
Маркировка |
|
32 |
51 |
20 |
40 |
20 |
10 |
10 |
М10х1,25 |
100 |
А032-001 |
|
40 |
62 |
24 |
48 |
24 |
12 |
12 |
М12х1,25 |
140 |
А040-001 |
|
50-63 |
82 |
32 |
64 |
32 |
16 |
16 |
М16х1,5 |
340 |
А050-001 |
|
80-100 |
105 |
40 |
80 |
40 |
20 |
20 |
М20х1,5 |
680 |
А080-001 |
|
125 |
132 |
56 |
110 |
55 |
30 |
30 |
М27х2 |
2500 |
А125-001 |
|
160-200 |
188 |
72 |
144 |
70 |
35 |
35 |
М36х2 |
4000 |
А160-001 |
|
250 |
232 |
84 |
168 |
85 |
40 |
40 |
М42х2 |
6940 |
А150-001 |
🌡️ Вилка штока для пневмоцилиндров по ISO 6431 работает в диапазоне температур от -20°C до +80°C. При нагреве выше допустимого предела снижается прочность крепления из-за теплового расширения металла. Устройство выдерживает до 500 000 циклов при максимальной нагрузке благодаря оптимизированной геометрии.
🔄 Принцип действия: шток цилиндра вводится в проушину вилки, фиксируется шпилькой через отверстие КК. Перемещение штока преобразуется во вращательное движение рычага, что позволяет управлять клапанами, заслонками или подающими механизмами.
🏭 Вилка штока для пневмоцилиндров по ISO 6431 незаменима в: пищевом оборудовании (формовочные машины), металлургических прессах, автомобильных покрасочных камерах, фармацевтических фасовочных линиях. Интегрируется в системы с рабочим давлением до 10 бар и частотой переключения до 30 циклов/мин.
🔄 Совместимые аналоги: Festo YLPP, SMC CXP, Parker Hannifin CP95. Однако вилка штока для пневмоцилиндров по ISO 6431 от ГИДРОМАШ обеспечивает на 20% большую износостойкость за счет повышенной толщины стенок и оптимизированного угла закрепления.
🛠️ Для вилки штока для пневмоцилиндров по ISO 6431 рекомендуется иметь в запасе: шпильки крепления (М10-М42), уплотнительные кольца, фиксаторы проушины. Ремкомплект включает все элементы для полной замены быстроизнашиваемых частей. Средний срок службы — 2 года при нормальных условиях эксплуатации.
🔤 Расшифровка маркировки модели А050-001:
|
Буква А |
Тип изделия (вилка штока) |
|
Цифры 050 |
Диаметр цилиндра (50 мм) |
|
Цифры 001 |
Модификация (базовая версия) |
🛒 Типовые заказы: "4 штуки вилки штока для пневмоцилиндров по ISO 6431 диаметром 63 мм (А050-001) для линии упаковки" или "2 комплекта А080-001 с ремкомплектом для пресса". Минимальный заказ — 1 шт., оптовые скидки от 10 единиц.
❓ Вилка штока для пневмоцилиндров по ISO 6431 подходит для цилиндров других стандартов?
✅ Совместима только с цилиндрами по ISO 6431. Для других стандартов (ISO 15552, VDMA 24562) требуются адаптеры.
❓ Как часто нужно менять ремкомплект?
✅ При нагрузке 8 часов/день — раз в 6 месяцев. Критерий замены: люфт в соединении более 0.5 мм.
❓ Можно ли использовать при минусовых температурах?
✅ Да, но при -30°C и ниже требуется модификация с низкотемпературной смазкой.
❓ Есть ли гарантия на вилку штока?
✅ 24 месяца при соблюдении условий эксплуатации по техдокументации ГИДРОМАШ.
❓ Как проверить оригинальность изделия?
✅ На корпусе выбита маркировка АХХХ-001 и логотип ГИДРОМАШ. В комплекте — паспорт с QR-кодом для проверки.
❓ Сколько длится доставка в Сочи?
✅ От 2 рабочих дней при наличии на складе. Точные сроки уточняйте у менеджера.
