Элементы крепления цилиндра и штока МЦМ — это комплектующие, предназначенные для точного и надёжного монтажа пневматических миницилиндров серии МЦ от производителя Гидромаш. Они обеспечивают гибкость при установке, возможность самовыравнивания и компенсацию несоосности в механизмах автоматизации, что особенно важно в условиях реальной эксплуатации. Элементы крепления цилиндра и штока МЦМ включают различные типы фланцев, лап, кронштейнов, а также соединительные элементы штока — вилки, шарниры и муфты.
Каждая деталь разработана с учётом высоких требований к устойчивости, износостойкости и простоте монтажа. Элементы крепления цилиндра и штока МЦМ обеспечивают надёжную фиксацию и передачу усилия от штока к исполнительному механизму, что критично для бесперебойной работы пневматических систем в промышленности.
Лапы применяются для крепления пневмоцилиндров серии МЦМ параллельно к монтажной плоскости. Благодаря симметричному расположению отверстий, установка возможна как горизонтально, так и вертикально, что расширяет область применения. Элементы крепления цилиндра и штока МЦМ данной группы подходят для использования в компактных механизмах, где требуется жёсткая фиксация.
Фланец предназначен для крепления корпуса цилиндра к плоской поверхности или каркасу оборудования. Такой способ установки обеспечивает высокую жёсткость и вибростойкость, особенно при длительной циклической нагрузке. Элементы крепления цилиндра и штока МЦМ типа фланцев широко используются в конвейерных системах, упаковочном и литьевом оборудовании.
Кронштейн для задней крышки — универсальный элемент крепления цилиндра и штока МЦМ, позволяющий устанавливать миницилиндр как параллельно, так и под прямым углом к опорной плоскости. Благодаря шарнирному соединению, кронштейн обеспечивает компенсацию небольших отклонений в осевой линии, предотвращая перекос штока и повышенный износ уплотнений. Это особенно актуально при использовании в агрессивных условиях или при нестабильной геометрии механизма.
Вилкообразные головки (ВГ) обеспечивают шарнирное соединение штока с рычажным механизмом. Такое техническое решение позволяет равномерно распределять нагрузку и снизить риск заклинивания. Элементы крепления цилиндра и штока МЦМ типа ВГ — оптимальный выбор для механизмов с колебательным движением.
Шарнирные головки (ШГ) компенсируют угловую несоосность между осью штока и осью подключаемого механизма. Это повышает срок службы как самого цилиндра, так и приводимого оборудования. Элементы крепления цилиндра и штока МЦМ с типом ШГ рекомендованы при высоких требованиях к точности позиционирования.
Муфты (МК) обеспечивают компенсацию как углового, так и параллельного смещения осей. Такая универсальность делает муфты незаменимыми в сложных кинематических цепях. Элементы крепления цилиндра и штока МЦМ с муфтой МК применяются в станках с ЧПУ, робототехнике и автоматизированных линиях.
Элементы крепления цилиндра и штока МЦМ работают в составе пневматических приводов, передавая усилие от воздушного поршня к исполнительному устройству. Благодаря точной подгонке и качественной обработке, все детали обеспечивают минимальный люфт и высокую надёжность под нагрузкой. Все элементы полностью совместимы с миницилиндрами серии МЦ производства Гидромаш.
| Модель элемента | Присоединительные размеры | Габариты (мм) | Масса, кг | Код ТН ВЭД |
|---|---|---|---|---|
| Лапа МЦМ | Крепление к корпусу цилиндра МЦ | 65×32×28 | 0.18 | 8481809000 |
| Фланец МЦМ | По фланцу DIN/ГОСТ | 80×80×25 | 0.25 | 8481809000 |
| Кронштейн МЦМ | Под заднюю крышку МЦ | 70×40×30 | 0.22 | 8481809000 |
| ВГ, ШГ, МК | Резьба М10–М16 | 35–50×20–30 | 0.10–0.15 | 8481809000 |
Вес и габариты соответствуют стандартам Гидромаш и позволяют использовать элементы крепления цилиндра и штока МЦМ в условиях ограниченного пространства.
На основе структурной схемы обозначения элементов крепления цилиндров МЦМ, маркировка формируется следующим образом:
МЦМ-Л — лапа;
МЦМ-Ф — фланец;
МЦМ-КЗК — кронштейн для задней крышки;
МЦМ-ВГ — вилкообразная головка;
МЦМ-ШГ — шарнирная головка;
МЦМ-МК — муфта.
Такая система маркировки облегчает заказ и идентификацию, особенно при комплектации крупных заказов.
Присоединительные размеры элементов крепления цилиндра и штока МЦМ соответствуют стандартам российского и международного производства. Они рассчитаны на работу в диапазоне давления от 0.1 до 1.0 МПа, при температуре окружающей среды от –20 °C до +80 °C. Рабочая среда — предварительно очищенный сжатый воздух. Элементы крепления цилиндра и штока МЦМ легко интегрируются в системы автоматизации пищевой, упаковочной, станочной и полиграфической отраслей.

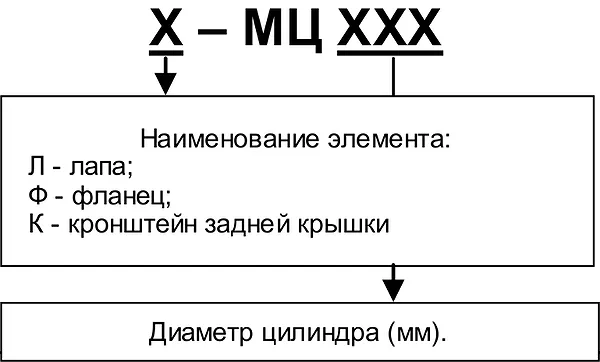

Схема условного обозначения элементов крепления цилиндров МЦМ: фланцы, лапы, кронштейны.

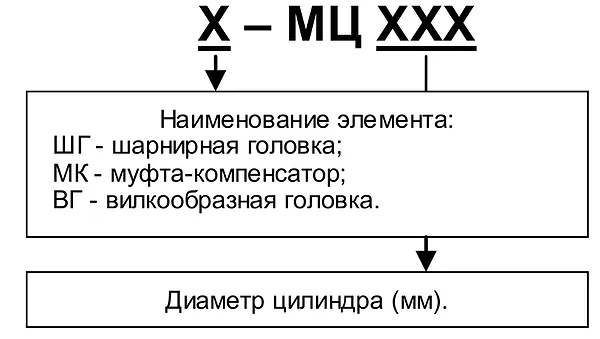

Структурная схема обозначения элементов крепления штока миницилиндров серии МЦ.
Элементы крепления штока: вилкообразные головки ВГ, шарнирные ШГ, муфты МК.
Элементы крепления цилиндра и штока МЦМ рассчитаны на эксплуатацию при температуре от –20 до +80 °C. При соблюдении условий монтажа и регулярном техобслуживании срок службы превышает 5 лет. Материалы — сталь с антикоррозионным покрытием, что обеспечивает устойчивость к умеренной влажности и промышленным условиям.
Элементы крепления цилиндра и штока МЦМ применяются на автоматизированных линиях, в робототехнике, прессах, станках ЧПУ, системах сортировки и упаковки. Их устанавливают в состав оборудования следующих отраслей: металлорежущая, деревообрабатывающая, пищевая и фармацевтическая промышленность. Элементы обеспечивают надёжную работу при частых циклах включения/выключения.
— Лапа для цилиндра МЦМ-25: арт.
— Кронштейн МЦМ-КЗК для задней крышки: 4 шт.
— Шарнирная головка ШГ-12: арт. МЦМ-ШГ-12.
— Полный комплект для модернизации: фланец, ВГ-10, МК-12.
Как выбрать нужную модификацию элементов крепления цилиндра и штока МЦМ?
Выбор зависит от способа установки цилиндра и типа подключения штока. Для жёсткой фиксации — фланец, для компенсации углов — ШГ или МК. Подберите модель по типоразмеру цилиндра МЦ и присоединительной резьбе.
Совместимы ли эти элементы с цилиндрами других производителей?
Элементы крепления цилиндра и штока МЦМ разработаны под стандартные размеры миницилиндров серии МЦ. При совпадении присоединительных размеров возможна установка на аналоги, но рекомендуется использовать оригинальные компоненты Гидромаш.
Где купить элементы крепления цилиндра и штока МЦМ?
Оформить заказ можно на сайте sd-tehno.ru, или связаться с поставщиком Гидромаш через раздел Контакты. Также доступна форма быстрого заказа по ссылке Заказать.
Все элементы крепления цилиндра и штока МЦМ производятся в России и поставляются с гарантией качества от Гидромаш. Завод находится — это обеспечивает оперативную логистику и контроль качества на всех этапах. Делайте выбор в пользу надёжных решений для вашего оборудования.
