Элементы крепления цилиндра и штока серии ПЦ42

Элементы крепления цилиндра и штока серии ПЦ42 — это востребованные компоненты для монтажа и надежного соединения пневматических цилиндров с технологическим оборудованием. Они обеспечивают правильную передачу усилия от штока к ведомому механизму, компенсируют несоосности и увеличивают срок службы всей пневмосистемы. Бренд Гидромаш предлагает полную линейку элементов крепления, разработанных в соответствии с требованиями российских условий эксплуатации и стандартов ГОСТ.

Серия ПЦ42 отличается универсальностью, высокой механической прочностью и устойчивостью к вибрациям, что делает её идеальным выбором для промышленных автоматизированных линий, станков, упаковочного оборудования и конвейерных систем.

Назначение и применение серии ПЦ42

Элементы крепления цилиндра и штока серии ПЦ42 предназначены для надежной фиксации пневмоцилиндров на технологическом оборудовании и обеспечения эффективного механического соединения штока с исполнительным механизмом. Использование этих компонентов исключает изгибные нагрузки на шток, предотвращает утечки и преждевременный износ уплотнений.

Ключевая задача — обеспечение совпадения направления действия силы с осью штока на всем ходе перемещения. Это особенно важно в условиях динамических нагрузок, где малейшее перекос приводит к заклиниванию и выходу из строя пневмоцилиндра.

Типы элементов крепления для пневмоцилиндров ПЦ42

Серия ПЦ42 включает в себя несколько типов креплений, каждый из которых решает конкретные инженерные задачи. Ниже приведены основные виды и их особенности.

Фланцевое крепление

Фланец позволяет надежно фиксировать пневмоцилиндр на вертикальной или горизонтальной поверхности. Применяется в стационарных установках, где требуется высокая жесткость соединения. Присоединение осуществляется через отверстия в фланце, выполненные в соответствии с международными стандартами.

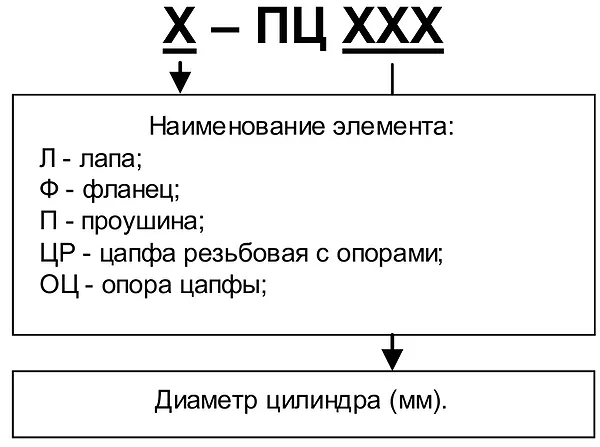

Рис. 1 — Структурная схема обозначения элементов крепления цилиндров серии ПЦ42. Фланец, лапы, проушина.

Лапы крепления

Лапы монтируются снаружи корпуса цилиндра и позволяют устанавливать его параллельно монтажной плоскости. Такое крепление удобно при ограниченном пространстве и необходимости быстрой замены оборудования. Лапы обеспечивают устойчивую фиксацию и простоту монтажа.

Проушина

Проушина — универсальный элемент, позволяющий устанавливать цилиндр под прямым углом или параллельно к монтажной поверхности. Благодаря шарнирному соединению проушина компенсирует угловые и осевые несоосности, а шток может совершать колебательные движения, что особенно актуально при работе в условиях переменных нагрузок.

Резьбовая цапфа

Цапфа устанавливается строго по центру между передней и задней крышками цилиндра на резьбовых шпильках. Она обеспечивает самовыравнивание цилиндра под нагрузкой, что критически важно в ответственных промышленных системах. В комплект входят опоры цапфы, которые крепятся к монтажной плоскости.

Крепление штока: шарнирная и вилкообразная головки серии ПЦ42

Жёсткое соединение штока напрямую с ведомым механизмом возможно, но не всегда целесообразно. В большинстве случаев используются переходные элементы: шарнирные (ШГ) и вилкообразные головки (ВГ).

Шарнирная головка (ШГ)

Рис. 2 — Шарнирная головка для подключения штока пневмоцилиндра ПЦ42. Соединение с угловой компенсацией.

Шарнирная головка обеспечивает плавное соединение с возможностью компенсации угловой несоосности между осью штока и монтажным узлом. Это снижает износ и предотвращает заклинивание при неравномерных нагрузках.

Вилкообразная головка (ВГ)

Рис. 3 — Вилкообразная головка ПЦ42. Шарнирное крепление штока.

ВГ позволяет создать шарнирное соединение, передавая усилие без передачи изгибающих моментов. Чаще всего применяется в механизмах с возвратно-поступательным движением, таких как зажимы, толкатели, дверные приводы.

Габаритные размеры и вес элементов крепления ПЦ42

Элементы крепления цилиндра и штока серии ПЦ42 изготавливаются из высокопрочной стали и имеют точные присоединительные размеры, соответствующие стандартам. Ниже представлена таблица с основными параметрами.

Все элементы крепления совместимы между собой и легко интегрируются в существующие пневмоприводы. Установка производится без специального инструмента.

Принцип работы и условия эксплуатации

Элементы крепления цилиндра и штока серии ПЦ42 работают в составе пневматического привода, где цилиндр создает поступательное движение штока. Правильно подобранный крепёж обеспечивает передачу усилия без потерь, снижает износ узлов и увеличивает срок службы оборудования.

Диапазон рабочих температур: от -20°C до +80°C. Рабочая среда — сжатый воздух, очищенный от влаги и механических примесей. Давление: до 1.0 МПа. Присоединительные размеры соответствуют стандартам, что гарантирует совместимость с цилиндрами других производителей.

Срок службы и условия эксплуатации

При соблюдении условий эксплуатации и регулярной смазке резьбовых соединений срок службы элементов крепления ПЦ42 превышает 5 лет. Важно избегать ударных нагрузок и перекосов при монтаже. Рекомендуется использовать прокладки и фиксаторы резьбы.

Применение в отраслях

Элементы крепления цилиндра и штока серии ПЦ42 широко используются в:

• металлообрабатывающем и упаковочном оборудовании;
• пищевой и фармацевтической промышленности;
• автоматизированных линиях сборки;
• конвейерных системах;
• робототехнике и станках с ЧПУ.

Поставщик Гидромаш обеспечивает стабильное качество и поддержку клиентов по всей территории России.

Условное обозначение элементов серии ПЦ42

Пример маркировки: ПЦ42-Л — лапы крепления; ПЦ42-Ф — фланец; ПЦ42-ШГ — шарнирная головка; ПЦ42-ВГ — вилкообразная головка; ПЦ42-Ц — цапфа. Такая система обозначений упрощает подбор и заказ запчастей.

Часто ломающиеся элементы и состав ремкомплекта

В процессе эксплуатации чаще всего выходят из строя:

• резьбовые соединения в головках;
• подшипники в шарнирных узлах;
• опоры цапф.

Типовой ремкомплект включает: палец, пыльник, контргайку, уплотнительные кольца, подшипник шарнира. Рекомендуется иметь в наличии ремкомплект для быстрого восстановления работоспособности.

Примеры заказа

Заказ №1: Фланец ПЦ42-Ф — 5 шт., Лапы ПЦ42-Л — 3 шт.
Заказ №2: Шарнирная головка ПЦ42-ШГ — 10 шт., Вилкообразная головка ПЦ42-ВГ — 8 шт.

Для оформления заказа на элементы крепления цилиндра и штока серии ПЦ42 вы можете оставить заявку или связаться с нами через раздел Контакты.

— Почему пневмоцилиндр не работал?
— Потому что в нём была шарнирная головка... из серии ПЦ42, а не из головы инженера! Но зато теперь — всё выровнялось.

Преимущества Гидромаш

Бренд Гидромаш — это качество, доступность и точное соответствие описанию. Все элементы крепления серии ПЦ42 проходят контроль на соответствие стандартам. Поставки осуществляются из Екатеринбурга на всей территории России, включая: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Доставка — в течение 2–7 дней в зависимости от региона.
