Пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) — это высоконадёжные приводные устройства, применяемые в пневматических системах для преобразования энергии сжатого воздуха в линейное движение рабочего органа. Серия ПЦ включает модели, соответствующие международным стандартам ISO 6431 и VDMA 24562, что обеспечивает полную взаимозаменяемость и совместимость с оборудованием от ведущих производителей. Пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) широко используются в промышленной автоматике, станкостроении, упаковочных и конвейерных линиях.
В зависимости от конструкции, пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) могут быть выполнены с демпфированием в конце хода, с магнитным поршнем для определения положения, а также в различных исполнениях — от двухстороннего действия до тандем- и многопозиционных моделей. Рабочей средой является сжатый воздух, очищенный по 10-му классу загрязнённости согласно ГОСТ 17433. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) отличаются высокой виброустойчивостью и вибропрочностью (I степень жёсткости по ГОСТ 28988), что делает их надёжными в тяжёлых условиях эксплуатации. Срок службы — до 5 лет при соблюдении режимов работы.
В серии представлены модели с диаметрами поршня от 32 до 400 мм, что позволяет подобрать устройство под любой уровень нагрузки. Пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) работают при номинальном давлении 1,0 МПа и обеспечивают высокую толкающую и тянущую силу — от 720 Н до 113 000 Н.
Ход поршня — до 1600 мм в зависимости от размера цилиндра. Для точного позиционирования доступны модификации с регулируемым торможением и магнитным датчиком положения. Подключение пневмолиний варьируется от 1/8 до 1 дюйма в зависимости от диаметра цилиндра.
| Параметр | Диаметр цилиндра, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рабочее давление, МПа | 1,0 | |||||||||||
| Тип рабочей среды | сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433 | |||||||||||
| Присоединительные размеры (резьба), дюйм | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | ||||||
| Давление страгивания, МПа, не более | 0,05 | 0,035 | 0,030 | 0,05 | 0,035 | 0,03 | 0,05 | 0,035 | 0,030 | 0,030 | 0,030 | 0,015 |
| Толкающая / тянущая сила при 1,0 МПа, Н | 720 / 620 | 1130 / 950 | 1760 / 1530 | 2800 / 2500 | 4500 / 4080 | 7050 / 6600 | 11000 / 10300 | 18000 / 16900 | 28000 / 27000 | 44100 / 42400 | 72300 / 69500 | 113000 / 107300 |
| Максимальный ход поршня, мм | 1600 | 1100 | 1000 | |||||||||
| Температурный режим работы, °C | от -20 до +80 | |||||||||||
| Время тормозного пути при 0,4 МПа, без нагрузки, с, не более (с демпфированием) | 3 | 8 | 10 | 12 | 15 | 18 | 20 | 24 | 26 | |||
Пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) — устройства двухстороннего действия: при подаче воздуха в одну полость поршень перемещается вперёд, при подаче в другую — возвращается. При наличии демпфирования в конце хода поршень входит в тормозной узел, плавно останавливаясь. Это позволяет избежать ударных нагрузок на механизмы. Варианты с магнитом на поршне совместимы с индуктивными датчиками, что важно для систем позиционирования.
Пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) работают в диапазоне от -20 до +80 °C. Уплотнения выполнены из маслобензостойкой резины, устойчивой к перепадам температур и агрессивным средам. Средний срок службы — не менее 5 млн циклов при правильной эксплуатации и обслуживании.
Эти устройства востребованы в машиностроении, пищевой, фармацевтической, упаковочной промышленности. Пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) устанавливаются на станках, прессах, дозаторах, паллетайзерах, автоматах. Серия поддерживает модульные системы крепления, что упрощает интеграцию в существующее оборудование.
Структура обозначения позволяет точно определить параметры цилиндра: тип, размеры, наличие торможения и магнита. Например, в маркировке Пневмоцилиндр 11-100х0200 УХЛ4 ISO 6431 расшифровка:
| 11 | двухсторонний с торможением, односторонний шток |
| 100 | диаметр цилиндра, мм |
| 0200 | ход поршня, мм |
| УХЛ4 | категория размещения по ГОСТ 15150 |
| ISO 6431 | стандарт исполнения |
Пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) доступны в 9 исполнениях: от базовых до специальных (тандем, многопозиционные).

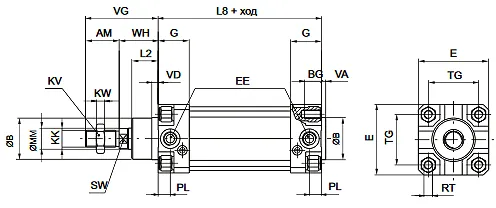

Схема подключения и виды исполнения пневмоцилиндров ПЦ (ISO 6431, VDMA 24562)

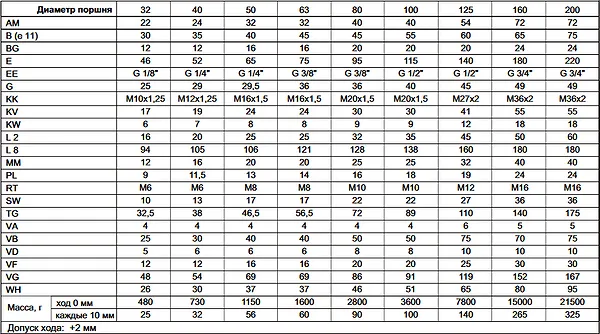

Таблица габаритных и присоединительных размеров пневмоцилиндров ПЦ (ISO 6431, VDMA 24562)
| Модель по диаметру, мм | Масса, кг (диапазон) | Код ТН ВЭД |
|---|---|---|
| 32–400 | 1,2–25,5 | 8412.21.000 |
| Компонент ремкомплекта | Наименование запасной части | Частота замены |
|---|---|---|
| Уплотнительные кольца поршня и штока | Манжеты, U-образные кольца, пыльники | Высокая (при утечках, падении давления) |
| Шток | Полированный вал хромированный | Средняя (при коррозии, царапинах) |
| Крышки цилиндра | Передняя и задняя крышки | Низкая (только при повреждении) |
Пневмоцилиндр 14-80х100 О4 ISO 6431 — двухсторонний, без торможения, 80 мм диаметр, 100 мм ход, исполнение для открытых площадок.
Пневмоцилиндр 11-125х320 УХЛ4 ISO 6431 — с демпфированием, с магнитом, для умеренного климата.
— Почему пневмоцилиндр ПЦ (ISO 6431, VDMA 24562) не заводится утром?
— Потому что забыли подать давление… как и ему, так и инженеру!
Как выбрать подходящую модель из серии пневмоцилиндров ПЦ (ISO 6431, VDMA 24562)?
Выбор зависит от требуемой силы (определяется по диаметру), типа нагрузки, необходимого хода и наличия торможения. Для контроля положения выбирайте модели с «М» в маркировке (магнит).
Какие сроки поставки пневмоцилиндров ПЦ (ISO 6431, VDMA 24562)?
Стандартные модели — в наличии на складе в Екатеринбурге. Срок доставки до Москвы — 2–3 дня, до других городов — до 7 дней.
Совместимы ли пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) с немецким и китайским оборудованием?
Да, благодаря соответствию ISO 6431 и VDMA 24562, пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) полностью взаимозаменяемы с аналогами Festo, SMC и др.
Какие условия эксплуатации у пневмоцилиндров ПЦ (ISO 6431, VDMA 24562)?
Рабочее давление — 0,4–1,0 МПа, температура — от -20 до +80 °C, среда — очищенный сжатый воздух.
Все пневмоцилиндры ПЦ (ISO 6431, VDMA 24562) производства Гидромаш изготавливаются в соответствии с международными стандартами. Поставка осуществляется со склада в Екатеринбурге с доставкой по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Заказать можно через форму обратной связи на сайте https://sd-tehno.ru/.
