Пневмоцилиндры 1386.32.01, 1386.40.01, 1386.50.01, 1386.63.01, 1386.80.01, 1386.100.01 – это часть семейства ECOPLUS, разработанного по стандарту ISO 15552. Модели данной серии предназначены для прецизионного линейного перемещения в различных промышленных установках: от упаковочного оборудования до автоматизированных линий сборки. Пневмоцилиндры 1386.хх.01 объединяют в себе высокую производительность, долговечность и простоту монтажа. Конструкция разработана как развитие серий 1380–1385 и 1319–1321, что обеспечивает совместимость с ранее используемыми решениями.
Серия пневмоцилиндров 1386.хх.01 представлена двумя подсериями: ECOPLUS "T" с крышками из высокопрочного технополимера и ECOPLUS "M" с алюминиевыми упрочненными крышками. Это позволяет подобрать оптимальную модель по весу, прочности и условиям эксплуатации. Гильза у всех моделей 1386.хх.01 одинакова и оснащена тремя сторонами с двумя пазами для установки миниатюрных датчиков серии 1580, что исключает необходимость в дополнительных крепёжных скобах.
Поршень в пневмоцилиндрах 1386.хх.01 выполнен из износостойкого пластика с низким коэффициентом трения и состоит из двух полупоршней. Между ними установлен магнит, обеспечивающий работу бесконтактных датчиков хода (герконов или индуктивных). Уплотнения поршня — стандартно из пербунана (NBR), опционально — из полиуретана, что расширяет диапазон температур и увеличивает срок службы в агрессивных средах.
Расшифровка маркировки модели из серии 1386.хх.01:
| 1386 | . | 63 | . | 0100 | . | 01 |
| 1386 — хромированный шток + магнит в поршне | Диаметр поршня, мм | Ход штока, мм | Базовое исполнение | |||
| 1387 — нержавеющий шток + магнит | ||||||
| 1388 — хромированный шток, без магнита |
Пневмоцилиндры 1386.хх.01 обеспечивают стабильную работу при широком диапазоне входных параметров. Ключевые технические характеристики моделей серии:
| Тип рабочей среды | Очищенный сжатый воздух, с масляным туманом или без |
| Рабочее давление, макс. | 10 бар (1 МПа) |
| Скорость хода поршня | 10–1000 мм/с |
| Диапазон температур | –20 °C до +70 °C (NBR), –35 °C до +70 °C (пу) |
| Диаметр поршня, мм | 32, 40, 50, 63, 80, 100 |
| Зона пневматического демпфирования | 27–44 мм (в зависимости от диаметра) |
| Присоединительные резьбы | G 1/8" до G 1/2" |
Габаритные и монтажные размеры пневмоцилиндров 1386.хх.01 унифицированы по стандарту ISO 15552, что упрощает замену и интеграцию в существующие системы.

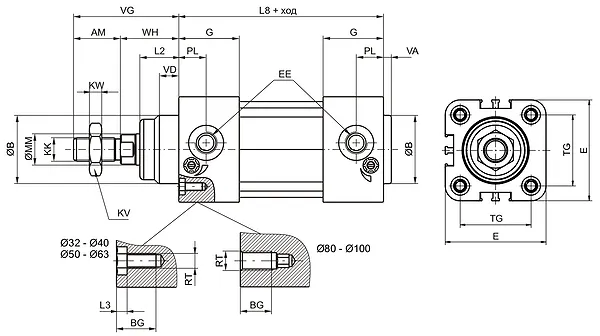

Чертёж пневмоцилиндра 1386.хх.01: вид сбоку и с торца, присоединительные размеры, зоны установки датчиков серии 1580
| Параметр | 32 | 40 | 50 | 63 | 80 | 100 | |
| AM, мм | 22 | 24 | 32 | 32 | 40 | 40 | |
| B (d11), мм | 30 | 35 | 40 | 45 | 45 | 55 | |
| G, мм | 29 | 31 | 33 | 36 | 40 | 44 | |
| E, мм | 46 | 54 | 65 | 77,5 | 95,5 | 115,5 | |
| EE (присоединение) | G 1/8" | G 1/4" | G 1/4" | G 3/8" | G 3/8" | G 1/2" | |
| KK (резьба крышки) | M10x1,25 | M12x1,25 | M16x1,5 | M16x1,5 | M20x1,5 | M20x1,5 | |
| Масса, г | Ход 0 мм | 470 | 590 | 1020 | 1320 | 2090 | 3010 |
| +10 мм хода | 29 | 40 | 57 | 66 | 96 | 112 | |
Код ТН ВЭД: 8412.21.0000
Пневмоцилиндры 1386.хх.01 работают по принципу преобразования энергии сжатого воздуха в линейное движение штока. При подаче воздуха в одну из полостей цилиндра поршень перемещается, толкая или втягивая шток. На концах хода встроенное демпфирование гасит инерцию: воздух сжимается в демпферной зоне, регулируется через винты, что снижает ударные нагрузки и ресурсную усталость оборудования.
Пневмоцилиндры 1386.хх.01 работают в диапазоне от –20 °C до +70 °C с уплотнениями из пербунана. При замене уплотнителей на полиуретановую группу нижняя граница расширяется до –35 °C. Срок службы при соблюдении условий эксплуатации — до 50 млн циклов. Устойчивость к коррозии обеспечивается хромированным или нержавеющим штоком в зависимости от модификации.
Пневмоцилиндры серии 1386.хх.01 используются в:
Область применения охватывает пищевую, фармацевтическую, легкую и тяжёлую промышленность. Встроенная возможность установки датчиков положения позволяет использовать 1386.хх.01 в системах с контролем обратной связи.
При заказе укажите полное обозначение:
Выбор модели зависит от нагрузки, хода и условий эксплуатации. Определите диаметр поршня исходя из необходимого усилия, ход штока — по механизму перемещения, а материал штока — по коррозионной среде. Наличие магнита нужно при необходимости контроля положения. Уточнить подбор можно в форме заказа.
Да, пневмоцилиндры 1386.хх.01 совместимы с большинством аксессуаров от серии 1380, включая направляющие, датчики и крепления, кроме промежуточных опор (для них используется код 1386.*12F).
Стандартно — из пербунана (NBR), опционально — из полиуретана. Последний вариант подходит для низких температур и повышенного износа. Укажите требуемый тип при заказе.
Готовые модели 1386.хх.01 есть в наличии на складе. Точную дату уточняйте в разделе Контакты.
При длительной эксплуатации в пневмоцилиндрах 1386.хх.01 чаще всего требуют замены:
Ремкомплект для моделей 1386.хх.01 включает: поршневые уплотнения, комплект колец штока, пыльник, фиксирующие кольца и уплотнения крышек.
Бренд Гидромаш предлагает пневмоцилиндры 1386.32.01, 1386.40.01, 1386.50.01, 1386.63.01, 1386.80.01, 1386.100.01 напрямую от производителя. Поставка осуществляется со склада с быстрой доставкой по всей России, включая крупные промышленные центры. Благодаря строгому контролю качества и соответствию ISO 15552, пневмоцилиндры 1386.хх.01 обеспечивают надёжную работу в самых сложных условиях эксплуатации.
