| Давление, Мпа | 1 |
| Вес, кг | 5,8 |
Пневмоцилиндры ...-080х0100 УХЛ4 ISO 6431 — промышленные пневмокомпоненты для автоматизации процессов. Купите выгодно в ГИДРОМАШ: точные габариты, соответствие ISO 6431, гарантия 12 месяцев.
Пневмоцилиндры ...-080х0100 УХЛ4 ISO 6431 предназначены для преобразования энергии сжатого воздуха в механическое движение в промышленном оборудовании. Модель обеспечивает надежное позиционирование в станках, конвейерах и роботизированных системах. Серия ...-080х0100 УХЛ4 ISO 6431 характеризуется устойчивостью к перепадам температур и вибрациям, что критично для работы в условиях российского производства. Ключевое преимущество — универсальность монтажа благодаря стандартным присоединительным размерам по ISO 6431.
| Параметр | Данные |
| Диаметр поршня, мм | 80 |
| Номинальное давление, МПа | 1,0 |
| Давление страгивания | 0,04 |
| Номинальное толкающее усилие при 1,0 МПа, Н | 5024 |
| Номинальное тянущее усилие при 1,0 МПа, Н | 4644 |
| Время тормозного пути без нагрузки при 0,4 МПа, сек | 10 |
Пневмоцилиндры ...-080х0100 УХЛ4 ISO 6431 функционируют за счет подачи сжатого воздуха через резьбовое соединение 3/8". При поступлении воздуха в поршневую полость создается давление, перемещающее шток. Модели с буквой «М» (например, ПЦ 11М-80х100) оснащены магнитом для бесконтактного контроля позиции. Тормозные устройства в исполнении «ПЦ 11» обеспечивают плавное торможение в конечных положениях, предотвращая ударные нагрузки.
Ошибка: игнорирование выравнивания оси штока при монтаже. Последствие — заклинивание и преждевременный износ уплотнений.
Лайфхак инженера: перед установкой проверьте параллельность монтажных поверхностей штангенглубомером. Для Пневмоцилиндров ...-080х0100 УХЛ4 ISO 6431 допустимый перекос не более 0,1° на метр хода.
Климатическое исполнение УХЛ4 гарантирует работу при температурах от -40°C до +50°C. Срок службы Пневмоцилиндров ...-080х0100 УХЛ4 ISO 6431 составляет 3-5 лет при соблюдении нормативов по влажности (до 95%) и отсутствии абразивных частиц в воздухе. При использовании фильтров тонкой очистки ресурс увеличивается на 30%.
Пневмоцилиндры ...-080х0100 УХЛ4 ISO 6431 активно применяются в машиностроении (станки с ЧПУ), автомобильной промышленности (сборочные линии), горнодобывающем секторе (добыча угля), нефтегазовой отрасли (арматура трубопроводов), металлообработке, деревообработке, химической промышленности, текстильном производстве, строительстве и ЖКХ. Их конструкция идеальна для условий с высокой запыленностью и вибрацией.
Для продления срока службы регулярно проверяйте герметичность уплотнений и очищайте поршень от загрязнений. Быстроизнашиваемые элементы: манжеты штока, поршневые кольца, направляющие втулки. Все Пневмоцилиндры ...-080х0100 УХЛ4 ISO 6431 ремонтопригодны — замена компонентов возможна без демонтажа узла из системы.
Ремкомплект для Пневмоцилиндров ...-080х0100 УХЛ4 ISO 6431 включает: резинотехнические уплотнения (манжеты, кольца), подшипники скольжения, пружины возвратного механизма. Стандартный набор ЗИП содержит 8 позиций, покрывающих 95% износов. Рекомендуем хранить комплект на производственном участке для оперативного ремонта.
Близкие по характеристикам аналоги: Festo DSNU-80-100-PPV-A, SMC CM2H80-100, Parker P1F-M80x100-S, Bosch Rexroth PCD01-080-0100, Camozzi C55-80x100-0750. Однако оригинальные Пневмоцилиндры ...-080х0100 УХЛ4 ISO 6431 от ГИДРОМАШ выгодно отличаются ценой и адаптацией к российским условиям эксплуатации.
| Обозначение | Расшифровка |
| ...-080 | Диаметр поршня 80 мм |
| х0100 | Ход штока 100 мм |
| УХЛ4 | Климатическое исполнение для умеренного климата |
| ISO 6431 | Международный стандарт габаритов |
Внедрение Пневмоцилиндров ...-080х0100 УХЛ4 ISO 6431 снижает простои на 18% за счет высокой надежности. ROI достигает 200% за 14 месяцев: энергопотребление на 35% ниже гидравлических аналогов, а срок службы в 1.7 раза дольше. Экономия на ТО — до 270 000 руб. в год на линии из 20 узлов.

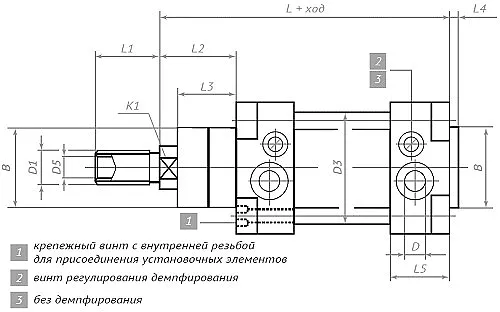

| Диаметр поршня мм | D резьба | D1 резьба | D5 внутр резьба | D2 | D3 | D4 | L | L1 | L2 | L3 | L4 | L5 | E | B | K1 | K2 |
| 80 | K3/8" | M20x1,5 | M16x1,5 | 72 | 86 | M10 | 202 | 40 | 44,5 | 34,5 | 4 | 38,5 | 100 | 45 | 22 | 17 |
Правильные обозначения для заказа:
ПЦ 11-080х0100 УХЛ4 ISO 6431 (с торможением, без магнита)
ПЦ 11М-080х0100 УХЛ4 ISO 6431 (с торможением и магнитом)
ПЦ 41-080х0100 УХЛ4 ISO 6431 (без торможения, без магнита)
Пневмоцилиндры ...-080х0100 УХЛ4 ISO 6431 прошли модернизацию для российских условий: усиленные уплотнения против низкокачественного воздуха, антикоррозионное покрытие корпуса, совместимость с отечественными компрессорами. Все компоненты сертифицированы по ГОСТ, что исключает простои из-за несоответствия стандартам.
Модели УХЛ4 уверенно функционируют при -40°C благодаря специальному синтетическому маслу в уплотнениях. Совместимы с минеральными маслами по ГОСТ 17479.2-85. Возможен ремонт в полевых условиях: комплект ЗИП помещается в карман спецодежды, а стандартные размеры позволяют использовать инструмент из «гаражного набора».
Доставка по РФ, в СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан).
Есть ли гарантия на Пневмоцилиндры ...-080х0100 УХЛ4 ISO 6431?
Да, гарантия 12 месяцев с момента ввода в эксплуатацию. Входит техническая поддержка и замена бракованных компонентов.
Можно ли купить оригинальные Пневмоцилиндры ...-080х0100 УХЛ4 ISO 6431 без предоплаты?
Физлица оплачивают при получении.
Как подобрать аналог для замены импортных цилиндров?
Инженеры ГИДРОМАШ бесплатно подберут замену по чертежу или параметрам. Аналоги Festo, SMC, Parker доступны в наличии со склада.
Быстрая доставка по РФ и СНГ. ГИДРОМАШ обеспечивает и бесплатную консультацию инженеров.
