Предназначение
Компактные цилиндры двухстороннего действия с двухсторонним штоком серии КЦ55.
При подаче сжатого воздуха в штоковую полость цилиндра поршень, вместе со штоком, перемещается, создавая тянущее усилие.
Остальные технические требования и конструктивные особенности цилиндров соответствуют цилиндрам двухстороннего действия.
Компактные цилиндры применяются в пневмоприводах где компактность исполнения механизмов фиксации играет большое значение.
Особенность данной серии цилиндров характеризуется:
- быстрым срабатыванием при подаче давления;
- большой силой зажима при малых размерах цилиндра.

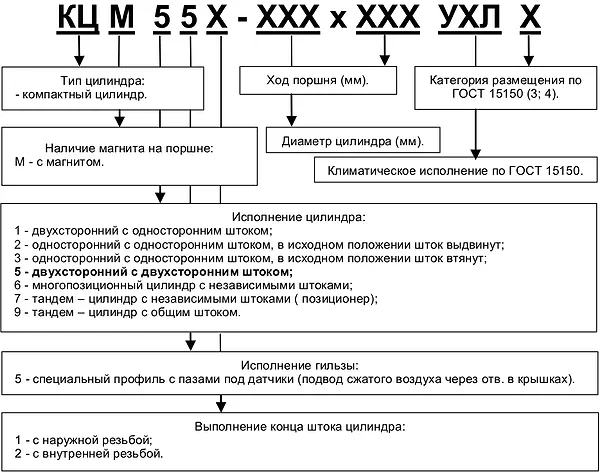

Структура условного обозначения
Техническая характеристика
|
Наименование параметра |
Диаметр цилиндра |
|||||||||
|
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
Значение параметра |
||||||||||
|
1.Номинальное давление, МПа |
0,9 |
|||||||||
|
2.Исполнение цилиндра |
Двухстороннего действия |
|||||||||
|
3.Диапазон рабочих температур, °С |
-5...+70 |
|||||||||
|
4..Диапазон скоростей, мм/с |
30...500 |
30 ... 350 |
30 ... 250 |
|||||||
|
5.Ход поршня, мм |
5; 10; 15; 20; 25; 30; 35; 40; 50; 75; 100 |
|||||||||
|
6.Максимальный ход, мм |
40 |
50 |
75 |
100 |
||||||
|
7.Тип торможения |
Нерегулируемое двухстороннее |
|||||||||
|
8.Присоединение пневмолиний |
М5 |
G1/8" |
G1/4" |
G3/8" |
||||||

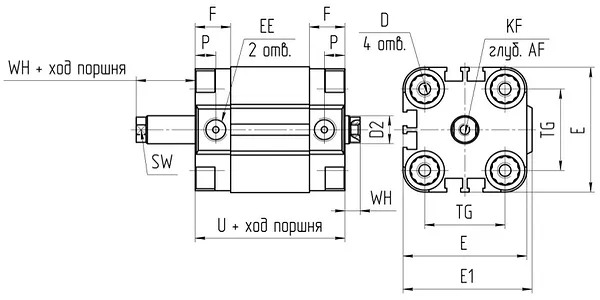

Габаритные и присоединительные размеры
КОМПАКТНЫЕ ЦИЛИНДРЫ ДВУХСТОРОННЕГО ДЕЙСТВИЯ СЕРИИ КЦ (С ГИЛЬЗОЙ ИЗ СПЕЦИАЛЬНОГО ПРОФИЛЯ, ПОДВОД СЖАТОГО ВОЗДУХА ЧЕРЕЗ ОТВ. В КРЫШКЕ) С ДВУХСТОРОННИМ ШТОКОМ
Таблица габаритных размеров
|
? |
AF |
B |
D |
D2 |
E |
E1 |
EE |
F |
KF |
P |
SW |
TG |
U |
WH |
|
12 |
8 |
6 |
M4 |
6 |
29 |
30,0 |
M5 |
11,5 |
М3 |
7,0 |
5 |
18 |
38,0 |
4,5 |
|
16 |
10 |
8 |
М4 |
6 |
||||||||||
|
20 |
12 |
M5 |
10 |
36 |
37,5 |
M5 |
8 |
22 |
||||||
|
25 |
40 |
41,5 |
26 |
39,5 |
5,5 |
|||||||||
|
32 |
14 |
M6 |
12 |
50 |
52,0 |
G1/8" |
14,0 |
М6 |
8,0 |
10 |
32 |
44,5 |
6,0 |
|
|
40 |
60 |
62,5 |
42 |
45,5 |
6,5 |
|||||||||
|
50 |
16 |
MB |
16 |
68 |
71,0 |
М8 |
13 |
50 |
7,5 |
|||||
|
63 |
8 |
M10 |
87 |
91,0 |
15,0 |
62 |
50,0 |
|||||||
|
80 |
20 |
20 |
107 |
111,0 |
16,0 |
М10 |
8,5 |
17 |
82 |
56,0 |
8,0 |
|||
|
100 |
24 |
25 |
128 |
133,0 |
G1/4" |
19,0 |
М12 |
10,5 |
22 |
103 |
66,5 |
10,0 |
