Компактные пневмоцилиндры одностороннего действия КЦ35

Описание и назначение серии КЦ35

Компактные пневмоцилиндры одностороннего действия КЦ35 разработаны для применения в системах автоматизации, где важны малые габариты и высокая точность позиционирования. Серия КЦ35 предназначена для работы в условиях ограниченного пространства, обеспечивая надежный тянущий ход при подаче сжатого воздуха. В исходном положении шток полностью втянут за счёт встроенной возвратной пружины, что делает пневмоцилиндры КЦ35 идеальным решением для механизмов фиксации, зажимов и позиционирования в станочном оборудовании, упаковочных и сборочных линиях.

Серия КЦ35 отличается высокой производительностью и быстрым срабатыванием. Эти компактные пневмоцилиндры одностороннего действия обеспечивают значительное усилие при минимальных размерах корпуса. Подходят для эксплуатации в суровых промышленных условиях, включая высокую вибрационную нагрузку и перепады температур.

Ключевыми преимуществами серии КЦ35 являются: компактная конструкция, стабильное усилие при любом положении штока, высокая долговечность и простота монтажа. Все модели выполнены в соответствии с международными стандартами и совместимы с типовыми пневматическими системами.

Принцип работы пневмоцилиндров КЦ35

Компактные пневмоцилиндры одностороннего действия КЦ35 работают по принципу пневматического привода с одним действием — тяга. При подаче сжатого воздуха в штоковую полость цилиндра поршень перемещается, выдвигая шток и создавая тянущее усилие. После снятия давления встроенная пружина возвращает шток в исходное (втянутое) положение.

Такой режим работы обеспечивает экономичность и безопасность — при отключении подачи воздуха механизм автоматически сбрасывает нагрузку. Применение серии КЦ35 позволяет упростить схему управления, сократить количество элементов в пневмосистеме и снизить энергопотребление.

Все пневмоцилиндры серии КЦ35 устойчивы к загрязнению и коррозии, что позволяет использовать их в цеховых условиях с высокой концентрацией пыли и влаги.

Технические характеристики пневмоцилиндров КЦ35

Компактные пневмоцилиндры одностороннего действия КЦ35 выпускаются с диаметрами поршня от 12 до 100 мм, что позволяет выбрать модель под конкретную нагрузку и тип подключения. Ниже представлена сводная таблица технических параметров для всех моделей серии КЦ35.

Габаритные и присоединительные размеры КЦ35

Компактные пневмоцилиндры одностороннего действия КЦ35 имеют четко нормированные габариты, что обеспечивает простоту замены и интеграции в существующие системы. Ниже представлена таблица присоединительных размеров для всех моделей серии.

Чертёж габаритных и установочных размеров компактных пневмоцилиндров КЦ35. Модели 12–100 мм. Тип подключения — фланцевый, сторона подключения — торец.

Температурный режим и срок службы

Компактные пневмоцилиндры одностороннего действия КЦ35 рассчитаны на работу в диапазоне температур от -10°C до +80°C, что делает их пригодными для эксплуатации в большинстве промышленных условий России. Уплотнения выполнены из маслостойкой резины, обеспечивающей герметичность и высокий ресурс при циклических нагрузках.

Средний срок службы пневмоцилиндров серии КЦ35 — более 500 000 циклов, при условии соблюдения нормальных условий эксплуатации и применения чистого сжатого воздуха. При использовании фильтра-влагоотделителя ресурс увеличивается.

Где применяются пневмоцилиндры КЦ35

Компактные пневмоцилиндры серии КЦ35 широко используются в:

• станках с ЧПУ для фиксации заготовок;
• упаковочном оборудовании;
• сборочных конвейерах;
• робототехнических системах;
• пневмоприводах дверей и заслонок;
• автоматизированном оснасточном оборудовании.

Благодаря компактности и высокой силе, пневмоцилиндры КЦ35 особенно востребованы там, где важны точность, быстродействие и надёжность.

Условное обозначение серии КЦ35

Структура обозначения: КЦ35-ХХ-ХХ, где:

• КЦ — пневмоцилиндр
• 35 — серия
• Первые две цифры — диаметр поршня (например, 25)
• Вторые две цифры — ход штока (например, 50)

Пример: КЦ35-25-50 — пневмоцилиндр одностороннего действия, диаметр 25 мм, ход 50 мм.

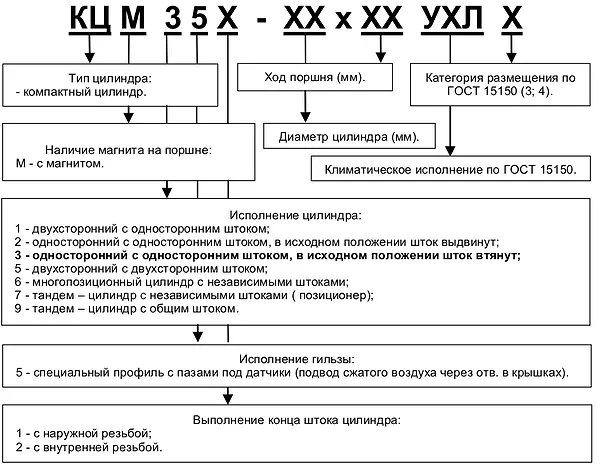

Схема расшифровки маркировки пневмоцилиндров серии КЦ35. Модели с односторонним действием, фланцевое крепление, подключение спереди.

Примеры заказа

При оформлении заявки на поставку укажите:

• Наименование: пневмоцилиндр одностороннего действия
• Серия: КЦ35
• Диаметр поршня: 25 мм
• Ход штока: 50 мм
• Количество: 5 шт.

Оформить заказ можно через онлайн-форму или написав на Контакты.

Часто задаваемые вопросы

Вопрос: Как выбрать нужную модель КЦ35 по нагрузке?
Ответ: Рассчитайте требуемое усилие. Используйте формулу: F = P × S, где P — давление (0,9 МПа), S — площадь поршня. Выбирайте с запасом 20–30%. Подбор осуществляется по диаметру цилиндра.

Вопрос: Совместимы ли цилиндры КЦ35 с оборудованием других производителей?
Ответ: Да, все модели серии КЦ35 имеют стандартные присоединительные размеры и подходят для интеграции в пневмосистемы других брендов.

Вопрос: Какие запчасти чаще всего выходят из строя?
Ответ: В первую очередь — уплотнительные кольца и возвратная пружина. У нас доступны ремкомплекты для всех диаметров КЦ35.

Вопрос: Какие сроки доставки по России?
Ответ: Склад в Екатеринбурге. Доставка в Москву, Санкт-Петербург, Новосибирск, Казань, Ростов-на-Дону и другие города — от 1 до 5 дней.

Шутка про пневмоцилиндры

— Почему пневмоцилиндр КЦ35 не опаздывает на работу?
— Потому что он всегда втянут в процесс!

Поставка и доставка по России

Компактные пневмоцилиндры одностороннего действия КЦ35 поставляются напрямую от производителя — Гидромаш. Мы обеспечиваем оперативную доставку по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Отгрузка со склада в Екатеринбурге в день заказа. Гарантия, сертификаты, техподдержка. Все модели серии КЦ35 есть в наличии или под заказ.

Покупайте качественные пневмоцилиндры КЦ35 у официального поставщика Гидромаш — звоните и заказывайте на Контакты.
