Тандем-цилиндры КЦ95 — это высоконадёжные пневматические устройства, разработанные для увеличения выходного усилия при сохранении компактных габаритов. В отличие от стандартных односторонних или двухсторонних пневмоцилиндров, тандем-цилиндры КЦ95 оснащены двумя поршнями на общем штоке, что позволяет удваивать развиваемое усилие при той же площади поршня. Это делает серию КЦ95 идеальным решением для задач, где требуется высокая сила при ограниченном пространстве установки.
Тандем-цилиндры КЦ95 находят широкое применение в промышленной автоматике, станкостроении, упаковочном и конвейерном оборудовании. Подача сжатого воздуха осуществляется через отверстия в торцевых крышках, одновременно в левые или правые полости обоих поршней, что обеспечивает синхронную и стабильную работу всей системы.
Производитель — Гидромаш — гарантирует соответствие тандем-цилиндров КЦ95 современным требованиям к герметичности, долговечности и устойчивости к циклическим нагрузкам. Серия КЦ95 полностью совместима с общей линейкой пневматических компонентов, что упрощает интеграцию в существующие технологические линии.
— Доктор, я чувствую себя тандем-цилиндром КЦ95…
— Почему так?
— У меня двойное давление, а выход только один!
— Ну, значит, усилие у вас мощное — работайте на благо производства!
Ниже представлена таблица с габаритными размерами и массой моделей серии тандем-цилиндров КЦ95. Габаритные и присоединительные размеры соответствуют стандартам Гидромаш и совместимы с цилиндрами серии КЦМ 151. Вес и габариты варьируются в зависимости от диаметра поршня, что позволяет подобрать оптимальную модель под конкретную задачу.
| Диаметр цилиндра, мм | L1, мм | L9, мм | Масса, кг (приблизительно) |
|---|---|---|---|
| 12 | 34,5 | 68,0 | 0,3 |
| 16 | 34,5 | 68,0 | 0,4 |
| 20 | 43,5 | 82,5 | 0,6 |
| 25 | 39,0 | 83,5 | 0,8 |
| 32 | 46,5 | 96,5 | 1,1 |
| 40 | 45,0 | 97,0 | 1,4 |
| 50 | 47,0 | 98,0 | 1,8 |
| 63 | 50,0 | 108,0 | 2,5 |
| 80 | 59,0 | 120,0 | 3,8 |
| 100 | 71,0 | 145,5 | 5,2 |
Код ТН ВЭД: 8481 80 90 00 — арматура прочая, пневматическая (включая цилиндры и приводы).
| Параметр | Значение |
|---|---|
| Рабочее давление | 0,4–1,0 МПа (4–10 бар) |
| Диапазон температур | от -10 °C до +80 °C |
| Тип рабочей среды | сжатый воздух, очищенный, без масла или с масляным туманом |
| Присоединительные размеры | стандартные по ГОСТ/ISO, соответствуют КЦМ 151 |
| Материал корпуса | алюминиевый сплав с анодированием |
| Шток | из высокопрочной стали, хромирован |
| Производительность / Усилие | удвоенное по сравнению с одинарным цилиндром (зависит от диаметра) |
| Срок службы | до 10 млн циклов (при соблюдении условий эксплуатации) |
| Тип присоединения | наружная и внутренняя резьба, фланцевое и лапковое крепление |
Тандем-цилиндры КЦ95 работают по принципу удвоения усилия за счёт применения двух поршней, закреплённых на одном общем штоке. При подаче сжатого воздуха в правые полости обоих поршней, они одновременно перемещаются в одну сторону, передавая усилие на общий шток. При реверсировании, воздух подаётся в левые полости — шток возвращается в исходное положение. Благодаря жёсткой связи между поршнями, ход и усилие остаются стабильными, а колебания исключены. Такой принцип обеспечивает не только повышенное управляющее усилие, но и высокую жёсткость выходного звена — критически важный параметр в точных механизмах.
Тандем-цилиндры КЦ95 рассчитаны на эксплуатацию в диапазоне температур от -10 °C до +80 °C. Уплотнения выполнены из качественных полимерных материалов, устойчивых к старению и перепадам температур. При использовании предварительно очищенного и, по необходимости, масляного воздуха, ресурс тандем-цилиндров КЦ95 достигает до 10 миллионов полных циклов. Регулярное техническое обслуживание и защита от загрязнений позволяют значительно продлить срок службы оборудования.
Серия тандем-цилиндров КЦ95 активно используется в различных отраслях промышленности:
Высокая надёжность и устойчивость к вибрационным нагрузкам делают тандем-цилиндры КЦ95 незаменимыми в условиях интенсивной эксплуатации.
Для лёгкого обслуживания и долгой работы тандем-цилиндры КЦ95 оснащаются сменными уплотнительными комплектами. Ниже приведена типовая таблица состава ремкомплекта:
| Наименование детали | Материал |
|---|---|
| Уплотнительные кольца поршня | Нитриловый каучук (NBR) |
| Уплотнители штока | NBR + пыльник (резинотканевый) |
| Направляющие втулки | Полиацеталь или бронза |
| Кольца стопорные и пружины | Сталь, покрытие цинк |
Чаще всего подлежат замене: уплотнения штока (из-за загрязнений), пыльники (при агрессивных условиях) и направляющие втулки (при перекосах нагрузки).

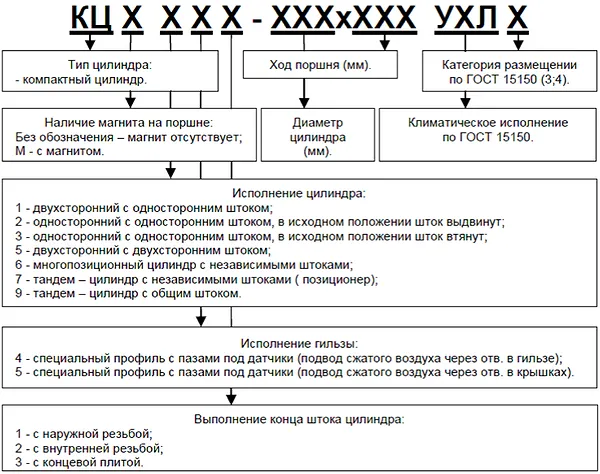

Чертёж тандем-цилиндра КЦ95: структура обозначения, модель с общим штоком, вид сбоку.
Габаритные размеры тандем-цилиндра КЦ95: позиционер, независимые штоки, чертёж с обозначениями L1 и L9.
Тандем-цилиндр КЦ95 с общим штоком: габариты и присоединительные размеры, чертёж в сборе.
Остальные габаритные и присоединительные размеры соответствуют стандартным цилиндрам серии КЦМ 151, что обеспечивает совместимость с крепёжными узлами и системами автоматики.
При заказе укажите:
Заказ можно оставить через форму обратной связи или на странице Контакты.
КЦ95-XX-YYY
Дополнительные индексы могут указывать на тип крепления, наличие датчиков, исполнение уплотнений.
Как выбрать нужную модификацию тандем-цилиндров КЦ95?
Выбор зависит от требуемого усилия, хода, доступного места и условий эксплуатации. Определите диаметр поршня и проверьте габариты по чертежам. При необходимости — используйте модели с датчиками положения.
Какие сроки поставки тандем-цилиндров КЦ95?
Стандартные модели есть в наличии на складе в Екатеринбурге. Срок доставки по России — от 1 до 5 рабочих дней, в зависимости от города.
При каких условиях эксплуатировать тандем-цилиндры КЦ95?
Рекомендуется использовать сухой или слегка маслянистый сжатый воздух, в диапазоне 0,4–1,0 МПа, при температуре -10...+80 °C. Избегайте загрязнённой среды и механических перекосов.
Совместимы ли тандем-цилиндры КЦ95 с другим пневмооборудованием?
Да, тандем-цилиндры КЦ95 имеют стандартные присоединительные размеры и совместимы с большинством систем пневмоавтоматики, включая компоненты Гидромаш и других производителей.
Тандем-цилиндры КЦ95 поставляются от поставщика Гидромаш со склада в Екатеринбурге. Осуществляем быструю доставку по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Все изделия сертифицированы, в наличии документация и технические паспорта. Купить тандем-цилиндры КЦ95 можно на выгодных условиях — звоните или оставляйте заявку на сайте https://sd-tehno.ru/.
