Указатель потока УП 20

Указатель потока УП 20 – это надёжное и простое гидравлическое устройство для визуального контроля потока рабочей жидкости (минерального масла) в системах промышленного оборудования. Основное назначение – оперативное визуальное подтверждение наличия или отсутствия потока в напорной или смазочной линии, что позволяет предотвратить работу механизмов «всухую» и диагностировать сбои в подаче жидкости.

Описание и назначение

Указатель потока УП 20 (УП-20) представляет собой механическое, не требующее внешнего питания устройство для элементарного контроля протекания рабочей среды. Его ключевая задача – дать оператору или техническому персоналу мгновенный визуальный ответ на вопрос: «идёт ли жидкость по данной линии?». В отличие от сложных расходомеров, указатель потока УП-20 не измеряет точные значения расхода, но фиксирует сам факт движения и позволяет приблизительно оценить его интенсивность по углу отклонения индикаторного флажка.

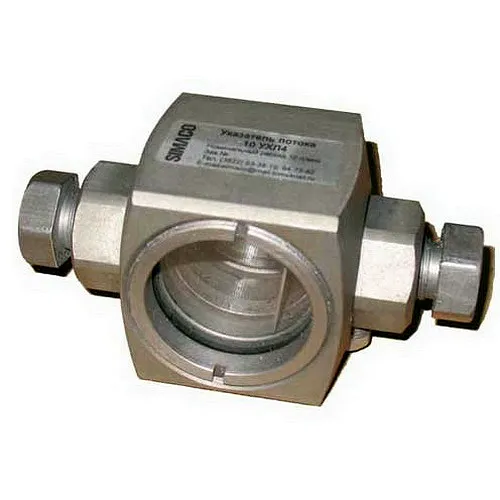

Конструкция устройства продумана для максимальной надёжности: литой металлический корпус с патрубками под резьбовое подключение, смотровые стёкла для наблюдения и подпружиненный флажок-индикатор. Несмотря на простоту, именно такая конструкция обеспечивает долгий срок службы в условиях постоянного давления, вибрации и перепадов температур. Указатель потока УП 20 является оптимальным решением для базового мониторинга гидравлических, смазочных систем и систем охлаждения, где критически важен факт присутствия потока, а не его точные метрологические характеристики.

Цифра «20» в маркировке УП-20 означает диаметр условного прохода в миллиметрах, что упрощает подбор устройства под необходимый трубопровод. Основными преимуществами выбора такого указателя являются неприхотливость, высокая ремонтопригодность, совместимость с отечественными рабочими жидкостями по ГОСТ и очевидная экономическая выгода по сравнению с электронными аналогами. Если вам нужно купить надежный и понятный в обслуживании указатель потока для промышленного применения – модель УП 20 станет правильным выбором.

Вес, габариты, код ТН ВЭД, ГОСТ

И он молчит, пока всё идёт по плану

Самый надёжный сотрудник на участке — тот, кто не требует зарплаты, не ходит на обед и подаёт знак только тогда, когда что-то пошло не так. Указатель потока УП 20 — именно такой «работник». Его флажок безмолвно качается в потоке масла, подтверждая, что система жива. А если он вдруг опустился — это чёткий, немедленный сигнал к действию, без лишних слов и сложных отчётов.

Технические характеристики

Принцип работы

Принцип работы указателя потока УП 20 основан на преобразовании кинетической энергии потока жидкости в механическое отклонение индикаторного элемента. Устройство монтируется в разрыв трубопровода. Внутри его цилиндрической камеры на оси установлен флажок, соединённый с возвратной пружиной. В отсутствие потока пружина удерживает флажок в вертикальном (нулевом) положении, что хорошо видно через смотровые стёкла.

При запуске насоса и появлении потока масла в линии, жидкость под давлением поступает в камеру указателя. Давление потока воздействует на площадь флажка, создавая крутящий момент, который преодолевает усилие возвратной пружины. Флажок отклоняется на угол, пропорциональный расходу (интенсивности потока). Таким образом, оператор видит не просто факт движения, но и его относительную силу. При снижении расхода или остановке потока пружина возвращает флажок в исходное положение, что является немедленным сигналом о прекращении подачи жидкости. Корректная работа указателя потока УП-20 напрямую зависит от вязкости и чистоты рабочей среды, так как загрязнения могут заклинить подвижный узел.

Не экономьте на прямом участке

Типичная ошибка при монтаже — установка указателя потока УП 20 сразу после колена, тройника или задвижки. Турбулентные потоки и завихрения в таких местах заставляют флажок хаотично дребезжать, что приводит к его преждевременному износу и неверным показаниям. Всегда монтируйте устройство на прямом горизонтальном или вертикальном участке трубопровода длиной не менее 5-7 диаметров до и после указателя. Это обеспечит стабильный, ламинарный поток и долгий срок службы индикатора.

Температурный режим и срок службы

Рекомендованный диапазон температур рабочей среды для указателя потока УП 20 составляет от +10°C до +50°C. Работа за пределами этого диапазона возможна, но требует учёта изменения вязкости масла: при низких температурах вязкость растёт, что может замедлить реакцию флажка или потребовать большего давления для его отклонения; при высоких – наоборот. Основными факторами, влияющими на ресурс устройства, являются чистота рабочей жидкости, стабильность давления и отсутствие гидроударов.

При использовании рекомендованных масел по ГОСТ и установке в штатных условиях указатель потока демонстрирует высокий срок службы, исчисляемый годами. Наиболее уязвимыми элементами являются уплотнительные кольца смотровых стёкол и ось флажка, подверженная постоянному механическому воздействию. Регламентное обслуживание (контроль герметичности, чистка смотрового окна) позволяет значительно продлить межремонтный интервал.

Область применения

Указатель потока УП 20 находит широкое применение в отраслях, где требуется простой и надёжный контроль циркуляции гидравлических жидкостей и масел. В машиностроении и автомобильной промышленности он используется в гидроприводах станков, прессов, испытательных стендов для контроля подачи масла к узлам трения и гидроцилиндрам. В горнодобывающей и нефтегазовой отрасли – в системах смазки тяжелой карьерной техники, буровых установок. В металло- и деревообработке – для мониторинга подачи СОЖ (смазочно-охлаждающей жидкости) и гидравлического масла к режущим инструментам и механизмам подачи.

В химической и текстильной промышленности указатель может использоваться для контроля потоков нейтральных технологических жидкостей. В строительстве и ЖКХ его применяют в системах гидравлики подъёмных кранов, стационарных насосных станциях водоснабжения и отопления (для совместимых с конструкцией сред). Универсальность и простота делают указатель потока УП-20 востребованным решением для базового мониторинга в самых разных промышленных системах.

Современные технологии

Хотя указатель потока УП 20 – устройство чисто механическое, оно легко интегрируется в концепцию Industry 4.0. Установив напротив его смотрового окна простой оптический датчик или камеру машинного зрения, можно преобразовать положение флажка в цифровой сигнал для ПЛК (программируемого логического контроллера). Это позволяет автоматизировать контроль: например, остановить станок при отсутствии потока смазки или отправить уведомление обслуживающему персоналу. Таким образом, даже такой простой девайс становится элементом системы предиктивной аналитики и мониторинга состояния оборудования в реальном времени.

Обслуживание и ремонт

Обслуживание указателя потока УП 20 не требует специальных навыков или сложного инструмента. Основные мероприятия включают периодическую визуальную проверку герметичности соединений и чистоту смотрового стекла. При появлении подтёков масла необходимо подтянуть прижимные кольца иллюминаторов или патрубки. Если флажок перестал двигаться плавно или застыл в одном положении, вероятной причиной является загрязнение внутренней полости или износ оси/пружины.

В таком случае устройство демонтируется с линии, разбирается, промывается и, при необходимости, изношенные детали заменяются. Простота конструкции является ключевым преимуществом в ремонтопригодности: большинство операций можно выполнить силами штатных механиков предприятия, минимизируя простои. Для продления срока службы критически важно соблюдать требования по чистоте рабочей жидкости, используя штатные фильтры в гидросистеме.

Ремкомплект или ЗИП

Ремонтный комплект (ЗИП) для указателя потока УП 20 включает быстроизнашиваемые детали, обеспечивающие его длительную и герметичную работу. В типовой набор входят: уплотнительные кольца (резиновые или паронитовые) для прижимных фланцев смотровых стёкол, сальниковые уплотнения осей, возвратная пружина флажка, а также набор крепёжных элементов (болты, гайки) для корпуса. Стеклянные иллюминаторы также могут входить в комплект как запасные части. Оригинальный ЗИП от производителя гарантирует точное соответствие геометрии и материалов, что обеспечивает стабильную работу после ремонта. Заказать необходимые ремонтные комплекты для указателей УП-20 можно у официальных дилеров.

Аналоги устройства

Помимо базовой модели УП-20, для решения сходных задач контроля потока могут применяться различные аналоги и модификации:
1. УП-10: Указатель с условным проходом 10 мм для малых расходов.
2. УП-15/16: Промежуточный типоразмер на Ду 15-16 мм.
3. УП-25: Указатель с увеличенным условным проходом 25 мм для более мощных потоков.
4. УП-С (сигнализирующий): Модификация с контактной группой для выдачи электрического сигнала при отклонении флажка.
5. Указатель с ротационным индикатором: Устройство, в котором вместо флажка используется турбинка, более точно визуализирующая скорость потока.
Подбор конкретного аналога зависит от требуемого диаметра подключения, диапазона расхода и необходимости сигнализации.

Условное обозначение

Экономические выгоды

Внедрение указателя потока УП 20 в технологическую цепочку приносит ощутимые экономические выгоды. Во-первых, предотвращаются дорогостоящие поломки оборудования из-за работы без смазки или охлаждения, что снижает простои и затраты на ремонт. Во-вторых, простота устройства минимизирует затраты на его покупку, монтаж и дальнейшее обслуживание по сравнению с электронными аналогами. В-третьих, оперативный визуальный контроль позволяет быстро локализовать проблему в гидросистеме, экономя время инженерного персонала. Таким образом, даже такая небольшая деталь, как указатель потока, вносит вклад в общий рост эффективности и окупаемости (ROI) промышленного оборудования.

Изображения

Габаритные и присоединительные размеры

Указатель потока УП 20 имеет компактную конструкцию, удобную для монтажа даже в условиях ограниченного пространства. Общие габариты определяются литым корпусом с центральной цилиндрической камерой и двумя патрубками, отходящими по оси. Основные присоединительные размеры – это диаметр и тип резьбы на патрубках, соответствующие условному проходу Ду 20. Патрубки выполнены под стандартный гаечный ключ (шестигранник), что упрощает монтаж без специального инструмента.

Для корректной установки важно обеспечить свободный доступ к смотровым окнам для оперативного визуального контроля. Конструкция не предъявляет жёстких требований к пространственной ориентации, но для простоты считывания показаний обычно рекомендуется горизонтальный монтаж смотровых стёкол. Точные чертежи и размерные цепочки для конкретной партии устройства предоставляются по запросу.

Примеры заказа

Модель УП-20 — базовое исполнение указателя потока с условным проходом 20 мм для визуального контроля.

Модель УП-20-01 — возможное исполнение с уточнённым типом присоединительной резьбы (например, трубная резьба G¾").

Модель УП-20-С — модификация с встроенным микровыключателем для подачи электрического сигнала при наличии потока.

Адаптация к российским условиям

Указатель потока УП 20 изначально создавался с учётом реалий отечественной промышленности. Его конструкция адаптирована для работы с широко распространёнными в России минеральными маслами по ГОСТ (И-20А, И-30А, ВНИИ НП-403 и др.). Устройство сохраняет работоспособность в условиях нестабильного качества сетевого электропитания, так как не требует его для работы. Прочный литой корпус устойчив к вибрациям и механическим нагрузкам, характерным для работы на производственных площадках, в цехах и на объектах ЖКХ по всей территории РФ и стран СНГ.

Работа в экстремальных условиях

Несмотря на рекомендуемый диапазон температур рабочей среды (+10…+50°C), корпусная конструкция указателя потока УП 20 позволяет ему переносить и более экстремальные условия окружающей среды. При использовании специальных морозостойких масел и уплотнений возможна кратковременная работа при температурах до –40°C, что актуально для оборудования, эксплуатируемого на открытом воздухе в северных регионах. Устойчивость к вибрации и ударным нагрузкам делает его применимым на мобильной технике.

Ключевым условием надёжной работы в сложных условиях является поддержание чистоты гидравлической системы и защита смотровых стёкол от механических повреждений. Ремонтопригодность устройства позволяет проводить его обслуживание и замену быстроизнашиваемых деталей даже в полевых условиях, что минимизирует простой критически важного оборудования.

Возможность работы на Марсе или Луне

Теоретически, если снабдить указатель потока УП 20 специальными космическими уплотнениями и заполнить его камеру специальным силиконовым или фторуглеродным гидравлическим fluid, он мог бы работать и в условиях лунной базы. Низкое атмосферное давление Марса или Луны не является помехой для его герметичной внутренней камеры. А его главное достоинство — полная независимость от внешних источников энергии — стало бы ключевым преимуществом в условиях ограниченных ресурсов. Доведённая до абсолюта простота и надёжность — именно те качества, которые ценятся в экстремальных миссиях, будь то глубины цеха или просторы космоса.

Часто задаваемые вопросы

Можно ли купить указатель потока УП 20 с доставкой в мой город?
Да, мы организуем доставку оборудования по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка возможна со складов в крупных логистических хабах: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону.

Какой срок службы у указателя УП-20?
При правильной эксплуатации с чистой рабочей средой в штатном диапазоне давлений и температур срок службы измеряется годами. Наиболее часто требуют замены уплотнения и возвратная пружина, которые входят в ремонтный комплект.

Можно ли использовать указатель для воды или эмульсии?
Базовое исполнение УП-20 рассчитано на минеральные масла. Для воды, водомасляных эмульсий или агрессивных сред требуется модификация с коррозионно-стойкими материалами корпуса и уплотнений. Уточняйте такую возможность при заказе.

Какая гарантия предоставляется на устройство?
На указатель потока УП 20 предоставляется гарантия от производителя сроком 12 месяцев при соблюдении условий эксплуатации, указанных в технической документации.
