| Диаметр, Ду | 16 |
| Давление, Мпа | 0,4 |
| Вес, кг | 0,8 |
| Производимые модели | Давление, Мпа | Вес, кг | Диаметр, Ду | Цена | |
|---|---|---|---|---|---|
 |
Указатель потока УП 10 | 0,4 | 1,3 | - | 3000 руб. |
|
Указатель потока УП 16 | 0,4 | 0,8 | 16 | 3000 руб. |
 |
Указатель потока УП 20 | 0,4 | 1,3 | 15 | 3000 руб. |
 |
Указатель потока УП 25 | 0,4 | 1,3 | - | 4800 руб. |
Указатель потока УП-16 — это простое и надёжное устройство для визуального контроля наличия и интенсивности потока минерального масла в гидравлических и смазочных системах. Он позволяет оперативно оценивать работу насосов, фильтров и цепей без сложной электроники. Указатель потока УП 16 гарантирует базовый контроль прохождения рабочей жидкости.
Указатель потока УП 16 относится к классу механических средств контроля, незаменимых для базовой диагностики гидравлических контуров. Его основное назначение — обеспечение элементарного визуального подтверждения того, что рабочая жидкость (минеральное масло) циркулирует в системе. Установка указателя потока УП-16 в разрыв напорной линии позволяет обслуживающему персоналу моментально определить факт работы насоса или выявить его остановку, что критично для предотвращения работы "всухую" и последующих поломок.

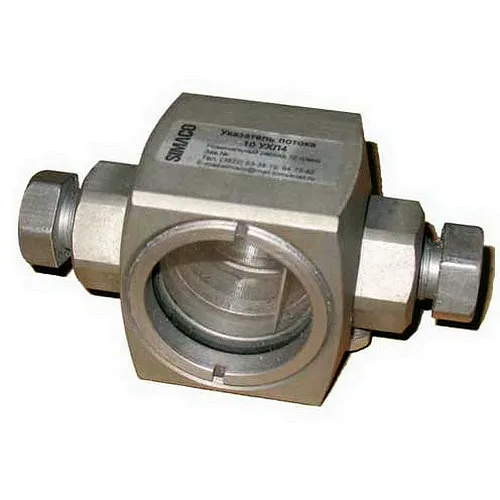

Конструкция указателя потока жидкости УП-16 продумана для максимальной надёжности в условиях промышленной эксплуатации. Он состоит из цельнолитого металлического корпуса с патрубками для врезки в линию. Внутри корпуса находится подпружиненный флажок-указатель, который отклоняется под давлением потока масла. Благодаря прозрачным иллюминаторам с обеих сторон, состояние флажка легко наблюдать. Хотя устройство не имеет градуированной шкалы, по углу отклонения флажка можно приблизительно судить об интенсивности потока, что делает указатель потока УП 16 полезным инструментом для первичной оценки.
Что отличает указатель потока УП-16 от электронных аналогов, так это его абсолютная независимость от питания, устойчивость к электромагнитным помехам и простота. Он не требует настройки, калибровки или подключения к ПЛК. Это делает его идеальным решением для базового контроля на неавтоматизированных участках или в качестве резервного средства визуализации в дополнение к сложным датчикам.
Если ваш гидравлический насос работает, а флажок в указателе потока УП 16 бездвижен — это верный знак, что пора не читать параметры с дисплея, а бежать проверять трубопроводы. Надёжнее простой механики ещё ничего не придумали!
| Параметр | Значение для модели УП-16 |
|---|---|
| Обозначение модели | УП-16 (УП-15) |
| Рабочее давление, кгс/см² (МПа) | 4 (≈0,4) |
| Пробное давление, кгс/см² | 6 |
| Условный проход (Ду), мм | 16 (15) |
| Тип рабочей среды | Минеральные масла (И-20А, И-30А, ВНИИ НП-403 и т.п.) |
| Диапазон вязкости среды, сСт | 10 – 400 |
| Температура рабочей среды, °C | +10 … +50 |
| Тип подключения | Резьбовое (под ключ-шестигранник) |
| Материал корпуса | Литейный металлический сплав |
| Масса (без масла), кг, не более | 0,8 |
Принцип работы указателя потока УП 16 основан на механическом воздействии потока рабочей жидкости на чувствительный элемент. Внутри герметичной цилиндрической камеры корпуса на оси установлен флажок (лопасть), соединённый с возвратной пружиной. В состоянии покоя, когда давления в системе нет или оно минимально, пружина удерживает флажок в исходном вертикальном положении, что хорошо видно через смотровое стекло.
При запуске насоса и возникновении потока масла в линии создаётся давление. Энергия потока воздействует на площадь флажка, преодолевая усилие пружины, и отклоняет его. Чем выше расход и давление в системе, тем на больший угол отклоняется флажок указателя потока УП-16. Таким образом, оператор визуально фиксирует не только факт наличия потока, но и может косвенно оценить его интенсивность. Прекращение подачи жидкости (остановка насоса, засор) приводит к падению давления, и пружина возвращает флажок в исходное положение, сигнализируя об отсутствии потока.
Ключевыми элементами, обеспечивающими надёжность этого процесса, являются прочный корпус, рассчитанный на рабочие нагрузки, и качественная пружина, сохраняющая свои характеристики в течение длительного срока службы. Герметичность системы обеспечивается уплотнениями иллюминаторов и резьбовых соединений.
Типичная ошибка при монтаже указателя потока УП 16 — использование чрезмерного усилия при закручивании в порт или применение неподходящих уплотнительных материалов (например, льна без пасты). Это может привести к срыву резьбы на корпусе или к повреждению уплотнительных поверхностей, что вызовет течь. Всегда используйте динамометрический ключ и рекомендованные прокладки или фум-ленту.
Указатель потока жидкости УП-16 рассчитан на работу с маслами, температура которых находится в диапазоне от +10 до +50 °C. Такой диапазон обусловлен свойствами уплотнительных материалов (резиновых колец или прокладок) и вязкостными характеристиками рекомендованных масел. Работа при температурах ниже +10°C на густом масле может привести к замедленному или недостаточному отклонению флажка, а превышение верхнего порога чревато ускоренным старением уплотнений.
На ресурс указателя потока УП 16 напрямую влияет качество рабочей среды. Использование чистых, неагрессивных минеральных масел без абразивных примесей — залог долгой службы. В таких условиях и при соблюдении рабочих параметров (давление, температура) устройство может прослужить многие годы, требуя лишь периодической очистки смотровых стёкол. Основным изнашиваемым элементом является пружина, но её ресурс также исчисляется миллионами циклов.
Указатель потока УП 16 находит применение в различных отраслях промышленности, где требуется простой и надёжный контроль циркуляции гидравлических жидкостей и масел. В машиностроении и автомобильной промышленности он устанавливается на испытательных стендах, в системах смазки станков и прессов. В горнодобывающей и нефтегазовой отраслях указатель потока УП-16 используется для контроля работы гидроприводов бурового и грузоподъёмного оборудования, где важна оперативная диагностика.
В металлообработке и деревообработке устройство применяется в системах гидроприводов станков с ЧПУ, гидроцилиндров. В химической и текстильной промышленности может использоваться в системах, где в качестве рабочей среды применяются инертные минеральные масла. В строительстве и ЖКХ указатель потока жидкости УП-16 полезен для контроля циркуляции жидкости в системах отопления (на масляных теплоносителях) или в гидравлических системах спецтехники.
Несмотря на механическую сущность, указатель потока УП 16 может быть интегрирован в концепцию Industry 4.0. Установка простого оптического датчика (например, на базе фотодиода) напротив его иллюминатора позволяет дистанционно фиксировать положение флажка и передавать данные о наличии/отсутствии потока в ПЛК или SCADA-систему. Таким образом, этот недорогой механический прибор становится элементом системы предиктивной диагностики, оповещая о нештатных ситуациях в гидравлическом контуре.
Обслуживание указателя потока УП 16 не требует специальных навыков и сводится к поддержанию чистоты смотровых стёкол для обеспечения хорошей видимости и периодической проверке герметичности соединений. Рекомендуется включать визуальный осмотр устройства в регулярные регламентные работы по гидравлической системе.
В случае запотевания или загрязнения стекла изнутри, а также при потере герметичности (появление течи), требуется разборка. Разборка обычно возможна после откручивания прижимных колец, удерживающих стёкла. После замены уплотнений или очистки внутренней полости производится аккуратная сборка с соблюдением равномерности затяжки для предотвращения перекоса и растрескивания стекла.
Ремонтный комплект (ЗИП) для указателя потока УП-16, как правило, включает быстроизнашиваемые и уплотнительные элементы, подверженные старению. Стандартный состав ремкомплекта может включать: комплект уплотнительных колец или прокладок для иллюминаторов и резьбовых соединений, запасное смотровое стекло (иллюминатор), прижимное кольцо. В некоторых случаях может потребоваться замена пружины флажка или оси его вращения. Возможность заказа оригинального ремкомплекта для указателя потока УП 16 уточняйте у менеджеров поставщика.
1. Механический индикатор потока со стрелочным указателем и шкалой.
2. Визуальный датчик потока роторного типа (вертушка).
3. Указатель потока с магнитным флажком для систем с агрессивными средами.
4. Проходной индикатор потока с шариком вместо флажка.
5. Электронный датчик потока с аналоговым или дискретным выходным сигналом.
| Элемент кода | Значение |
|---|---|
| УП | Серия: Указатель Потока (механический, визуальный) |
| 16 (или 15) | Значение условного прохода (Ду) в миллиметрах. Указывает на присоединительный размер. |
Применение указателя потока УП 16 напрямую способствует снижению эксплуатационных издержек. Своевременное обнаружение отсутствия потока предотвращает работу насоса «всухую», что исключает дорогостоящий ремонт или замену. Простая диагностика сокращает время поиска неисправностей, минимизируя простои оборудования. Низкая стоимость самого устройства и отсутствие затрат на его питание или настройку обеспечивают отличную окупаемость (ROI) и общую экономию средств на обслуживание гидросистем.
Габариты указателя потока УП 16 компактны, что облегчает его монтаж даже в стеснённых условиях гидрошкафов или на трубопроводах. Типичная длина устройства (между торцами патрубков) составляет около 140-160 мм. Диаметр центральной цилиндрической камеры со стёклами — примерно 50-60 мм. Указатель потока УП-16 предназначен для врезки в трубопровод с помощью резьбового соединения на патрубках. Резьба метрическая или трубная, соответствующая условному проходу Ду16. Для монтажа и демонтажа используются штатные грани под ключ-шестигранник на патрубках.
Модель Указатель потока УП-16 — устройство для визуального контроля потока масла с условным проходом 16 мм, рабочее давление 4 кгс/см².
Модель УП-16 Гидромаш — оригинальный указатель потока жидкости производства бренда Гидромаш для базового мониторинга гидравлических систем.
Указатель потока УП-16 отлично адаптирован для эксплуатации в России и странах СНГ. Его конструкция рассчитана на совместимость с широко распространёнными отечественными индустриальными маслами по ГОСТ (И-20А, И-30А, И-40А, ВНИИ НП-403). Простая и ремонтопригодная конструкция позволяет проводить обслуживание силами стандартных служб предприятия без необходимости в сложном диагностическом оборудовании. Указатель потока жидкости УП-16 готов к работе на объектах от Крайнего Севера до южных регионов при соблюдении температурного режима рабочей среды.
Стандартный указатель потока УП 16 не предназначен для температур среды ниже +10°C и выше +50°C. Однако существуют специальные исполнения с уплотнениями из стойких к низким температурам материалов (хладостойкая резина), которые могут расширить нижний порог. При использовании в неотапливаемых помещениях или в условиях севера важно обеспечить предварительный прогрев гидросистемы и использование соответствующих марок масел. Герметичность конструкции, проверенная пробным давлением 6 кгс/см², обеспечивает надёжность даже при возможных гидроударах в системе.
Теоретически, указатель потока УП 16 мог бы работать в герметичном гидравлическом контуре лунной базы или марсохода при соблюдении двух ключевых условий: использование специальной рабочей жидкости, сохраняющей текучесть в экстремальном холоде или вакууме, и модификация уплотнений для таких условий. Его механический принцип, независимый от земной атмосферы и гравитации, является преимуществом. Фактически, его надёжность и простота — те самые качества, которые ценятся в космической технике, но на Земле они доступны по цене гидравлического указателя потока УП-16.
Как понять, что указатель потока УП-16 сломался?
Основные признаки: флажок не отклоняется при явном наличии потока и давления (возможен заклинивание оси или поломка пружины), или наоборот, не возвращается в исходное положение после остановки потока. Также явным признаком неисправности является течь через уплотнения или треснувшее смотровое стекло.
Можно ли использовать указатель потока УП 16 с водой или эмульсией?
Нет, производителем рекомендуется использование только с чистыми минеральными маслами определённой вязкости. Вода, эмульсии или другие жидкости могут вызвать коррозию внутренних деталей, отложение осадка и повреждение уплотнений, что приведёт к некорректной работе или выходу из строя.
Какова точность измерения указателем потока УП-16?
Устройство не является точным измерительным прибором. Оно даёт качественную (есть/нет поток) и приблизительную количественную (больше/меньше) оценку по углу отклонения флажка. Для точного измерения расхода необходимы специализированные счётчики или расходомеры.
Как осуществляется доставка указателя потока УП-16 по России?
Доставка оборудования, включая указатель потока УП-16, осуществляется ведущими транспортными компаниями во все регионы России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Выбирая указатель потока УП 16, вы получаете оригинальное промышленное оборудование с гарантией производителя. Мы предлагаем купить указатель потока УП-16 по конкурентоспособной цене с гарантией 12 месяцев. Для вашего удобства организована возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске, Казани. Быстрая доставка по России и странам СНГ позволяет минимизировать сроки поставки. Чтобы заказать надёжный указатель потока жидкости УП-16 от проверенного бренда Гидромаш, свяжитесь с нашими менеджерами.
