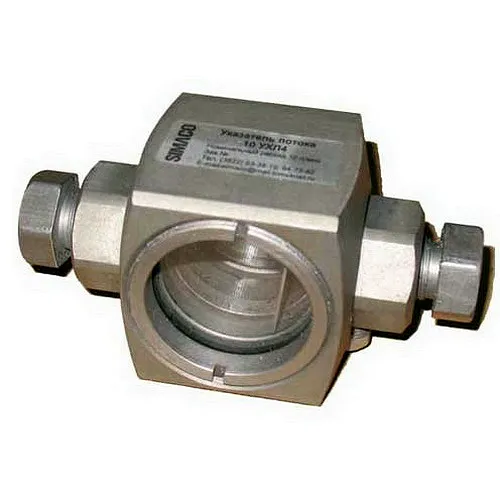

Указатель потока УП 10

Указатель потока УП 10 — это простое и надежное устройство для визуального контроля прохождения рабочей жидкости в гидравлических и смазочных системах. Указатель потока УП 10 позволяет оперативно отслеживать наличие потока минерального масла, предотвращая простои оборудования. Прибор отличается долговечностью и легко монтируется в разрыв напорной линии.

Описание и назначение

Указатель потока УП 10 представляет собой механический индикатор, предназначенный для визуального контроля наличия и приблизительной оценки интенсивности потока рабочей жидкости в гидравлических системах. Устройство устанавливается непосредственно в разрыв напорной магистрали и позволяет оператору убедиться в функционировании насоса, исправности трубопроводов или работе исполнительных механизмов. Указатель потока УП 10 решает задачу элементарного мониторинга без применения сложной электроники, что особенно востребовано в условиях, где важна простота и надежность.

Конструкция указателя потока УП 10 включает металлический корпус с патрубками для врезки, смотровые окна и подпружиненный флажок. При протекании жидкости флажок отклоняется, визуально сигнализируя о наличии потока. Отсутствие отклонения указывает на остановку потока, что может быть признаком неисправности. Указатель потока УП 10 рассчитан на работу с минеральными маслами различной вязкости в определенном диапазоне температур и давлений.

Ключевыми преимуществами указателя потока УП 10 являются простота монтажа, отсутствие необходимости во внешнем питании, устойчивость к загрязнениям и долгий срок службы. По сравнению с электронными расходомерами, указатель потока УП 10 не требует калибровки, не боится вибраций и перепадов напряжения, что делает его предпочтительным для базового контроля в промышленных гидравлических системах.

Вес, габариты, код ТН ВЭД, ГОСТ

Указатель потока — гидравлический «маячок»

Указатель потока УП 10 можно сравнить со стражником у ворот: он молча стоит на своём посту, и только когда через него проходит поток, он подаёт знак — отклоняет флажок. Если «стражник» бездействует, значит, что-то пошло не так, и пора бить тревогу. Просто, как всё гениальное.

Технические характеристики

Принцип работы

Принцип действия указателя потока УП 10 основан на механическом отклонении подпружиненного флажка под действием потока рабочей жидкости. Устройство монтируется в напорную линию таким образом, чтобы жидкость протекала через его внутреннюю полость. При наличии потока давление жидкости воздействует на флажок, преодолевая усилие возвратной пружины, и отклоняет его. Угол отклонения флажка приблизительно пропорционален расходу, что позволяет визуально оценить интенсивность потока.

При прекращении подачи жидкости давление падает, и пружина возвращает флажок в исходное положение. Таким образом, оператор, наблюдая через смотровое стекло, может мгновенно определить наличие или отсутствие потока. Конструкция указателя потока УП 10 не имеет электрических компонентов, поэтому его работа не зависит от качества электроснабжения и не создаёт искроопасности.

Важно отметить, что указатель потока УП 10 не является точным измерительным прибором и не обеспечивает количественного измерения расхода с высокой точностью. Его основная функция — качественный контроль. Для корректной работы необходимо соблюдать направление потока (оно указывается стрелкой на корпусе) и обеспечивать чистоту рабочей среды во избежание заклинивания флажка.

Типичная ошибка при монтаже указателя потока

Самая частая ошибка — установка указателя потока УП 10 без учёта направления потока. Стрелка на корпусе должна совпадать с направлением течения жидкости. Если смонтировать устройство «задом наперёд», флажок не будет отклоняться, и контроль окажется невозможен. Также нередко забывают удалить транспортировочные заглушки с патрубков, что полностью блокирует поток. Перед вводом в эксплуатацию обязательно убедитесь в правильной ориентации и снятии всех заглушек.

Температурный режим и срок службы

Указатель потока УП 10 рассчитан на работу в диапазоне температур от +10 до +50 °C. В этих условиях обеспечивается оптимальная вязкость рекомендуемых минеральных масел и стабильная работа пружинно-флажкового механизма. При температурах ниже +10 °C масло может загустеть, что приведёт к увеличению сопротивления и возможному недостоверному показанию. При температурах выше +50 °C возможно снижение вязкости и ускоренное старение уплотнительных материалов.

Качество рабочей среды напрямую влияет на ресурс указателя потока УП 10. Использование масел, не соответствующих рекомендациям, наличие абразивных частиц или воды в жидкости может привести к износу флажка, засорению каналов и повреждению смотрового стекла. При соблюдении условий эксплуатации и применении чистых масел указанных марок срок службы указателя потока УП 10 составляет не менее 5 лет или 20 000 часов наработки.

Для продления срока службы рекомендуется периодически проверять чистоту смотрового стекла и целостность уплотнений. При появлении подтёков масла или помутнении стекла необходимо выполнить обслуживание или замену элементов.

Область применения

Указатель потока УП 10 широко применяется в различных отраслях промышленности, где требуется простой и надежный контроль наличия потока гидравлической жидкости или масла. В машиностроении указатель потока УП 10 используется в системах смазки станков и прессов для контроля подачи масла к подшипникам и направляющим. В автомобильной промышленности — в испытательных стендах и гидравлических системах подъёмников. В горнодобывающей промышленности указатель потока УП 10 монтируется в гидравлике проходческих комбайнов и буровых установок для мониторинга работы насосов.

В нефтегазовой отрасли указатель потока УП 10 применяется в системах управления задвижками и в технологических линиях. В металлообработке — в гидроприводах прокатных станов и ножниц. В деревообработке — в системах подачи масла к пилам и фрезам. В химической промышленности указатель потока УП 10 может использоваться для контроля потока инертных гидравлических жидкостей. В текстильной промышленности — в системах смазки ткацких станков. В строительстве указатель потока УП 10 устанавливается в гидравлике кранов, экскаваторов и бульдозеров. В ЖКХ — в системах отопления и водоснабжения для контроля циркуляции теплоносителя (при условии совместимости с рабочей средой).

Современные технологии

Несмотря на механическую природу, указатель потока УП 10 может быть интегрирован в системы Industry 4.0. Например, установка датчика положения флажка (индукционного или оптического) позволяет преобразовать его отклонение в электрический сигнал для передачи в ПЛК или SCADA-систему. Таким образом, данные о наличии потока могут использоваться для предиктивной диагностики: снижение угла отклонения может сигнализировать о падении производительности насоса или засорении фильтра. В сочетании с IoT-платформами это позволяет организовать удаленный мониторинг состояния гидравлических систем и планировать обслуживание по фактическому состоянию.

Обслуживание и ремонт

Обслуживание указателя потока УП 10 сводится к периодической визуальной проверке через смотровое стекло и контролю герметичности соединений. Рекомендуется включать проверку указателя в плановое техническое обслуживание гидравлической системы. Для продления срока службы важно использовать только рекомендованные рабочие жидкости и обеспечивать их чистоту с помощью фильтров.

Наиболее подвержены износу уплотнительные элементы (кольца, прокладки), которые со временем могут терять эластичность и давать течь. Также возможно загрязнение или повреждение смотрового стекла, что ухудшает обзор. Пружина флажка при длительной эксплуатации может ослабнуть, что приведёт к уменьшению угла отклонения. В случае неисправности указатель потока УП 10 подлежит разборке, очистке и замене изношенных деталей.

Ремкомплект или ЗИП

Для указателя потока УП 10 доступен ремонтный комплект, который включает быстроизнашиваемые детали: уплотнительные кольца для патрубков, прокладки смотровых стекол, прижимные кольца, а также запасную пружину и флажок. Использование оригинального ЗИП гарантирует восстановление герметичности и точности работы устройства. Заказать ремкомплект для указателя потока УП 10 можно при оформлении заказа или отдельно через менеджера.

Аналоги устройства

Помимо модели УП 10, существуют другие исполнения указателей потока с различными параметрами:

УП 15 — с условным проходом 15 мм, рабочее давление 4 кгс/см².
УП 20 — с условным проходом 20 мм, масса около 1,3 кг.
УП 25 — с условным проходом 25 мм, для более высоких расходов.
Указатель потока со шкалой — модель с градуированной шкалой для приблизительной оценки расхода.
Указатель потока с электрическим выходом — комбинированное устройство с механическим флажком и контактной группой для сигнализации.

Условное обозначение

Таким образом, обозначение УП-10 расшифровывается как указатель потока с условным проходом 10 мм.

Экономические выгоды

Использование указателя потока УП 10 позволяет снизить простои оборудования за счёт оперативного выявления остановки потока жидкости. Своевременное обнаружение неисправности насоса или засора в линии предотвращает более серьёзные поломки и длительные остановки производства. Простота устройства минимизирует затраты на монтаж и обслуживание. Указатель потока УП 10 не потребляет электроэнергию, что даёт дополнительную экономию. В итоге, даже такая небольшая деталь, как указатель потока УП 10, вносит вклад в общую эффективность и окупаемость гидравлических систем.
