Гидроклапан КХД 8-160

Гидроклапан КХД 8-160 — это автоматический разгрузочный клапан, предназначенный для работы в связке с гидронасосом и гидроаккумулятором. Устройство оптимизирует энергопотребление гидросистем с переменной нагрузкой, обеспечивая подпитку от аккумулятора при пиковых нагрузках и экономя ресурс основного оборудования.

Описание и назначение

Гидроклапан КХД 8-160 представляет собой высоконадёжный управляющий элемент, который переключает направление потока рабочей жидкости в системе «насос-аккумулятор». Основное назначение гидроклапана КХД 8-160 заключается в работе в составе гидроприводов, испытывающих резкие колебания потребляемой мощности. Конструкция гидроклапана КХД 8-160 обеспечивает эффективное энергосбережение: при достижении в аккумуляторе заданного давления, гидроклапан автоматически разгружает насос, переводя его на слив, что предотвращает перегрев и износ оборудования.

Инженерный смысл применения гидроклапана КХД 8-160 раскрывается в его способности обеспечить кратковременное, но мощное усилие от аккумулятора, в то время как насос работает в штатном режиме, не перегружаясь. Это ключевое преимущество делает гидроклапан КХД 8-160 незаменимым в циклически работающих системах. Среди прочих технических особенностей можно выделить номинальное давление в 16 МПа и расход рабочей жидкости до 10 л/мин, что определяет область эффективного применения данного устройства.

Вес, габариты, код ТН ВЭД, ГОСТ

Секретный регулятор давления

Гидроклапан КХД 8-160 — это как интеллектуальный водопроводчик в вашей гидросистеме: он знает, когда надо открыть, когда закрыть, а когда просто отдохнуть и сэкономить энергию, пока аккумулятор делает всю тяжёлую работу.

Технические характеристики

Принцип работы

Принцип работы гидроклапана КХД 8-160 основан на автоматическом управлении потоками жидкости между насосом, аккумулятором и потребителем. Когда гидронасос подаёт жидкость в систему, она через встроенный обратный клапан заполняет гидроаккумулятор. Давление растёт.

По достижении заданного верхнего порога (настраивается регулировочным винтом) давление воздействует на управляющий золотник гидроклапана. Преодолевая усилие регулировочной пружины, золотник смещается, соединяя напорную линию от насоса с линией слива. Это позволяет гидроклапану КХД 8-160 перевести насос в режим холостого хода, экономя энергию и снижая нагрев.

При возникновении потребности в пиковой мощности жидкость подаётся в систему от аккумулятора. Как только давление в аккумуляторе падает ниже заданного нижнего предела, пружина возвращает золотник гидроклапана КХД 8-160 в исходное положение, и насос снова подключается для подзарядки аккумулятора. Ключевую роль в надёжности и точности срабатывания играет качество изготовления золотниковой пары и уплотнений.

Ошибка монтажа

Одна из самых частых ошибок при монтаже гидроклапана КХД 8-160 — установка без учёта направления потока, указанного стрелкой на корпусе. Установка «против потока» не позволит обратному клапану внутри устройства выполнять свою функцию, и аккумулятор не будет заряжаться, сводя на нет всю логику работы энергосберегающего контура.

Температурный режим и срок службы

Гидроклапан КХД 8-160 рассчитан на работу в широком температурном диапазоне от -40°C до +50°C, что позволяет его применение в большинстве климатических зон России. Исполнение УХЛ4 гарантирует сохранность рабочих свойств при длительном хранении и эксплуатации в указанных условиях.

Ключевым фактором, влияющим на срок службы гидроклапана КХД 8-160, является чистота рабочей жидкости. Загрязнения абразивными частицами вызывают ускоренный износ прецизионных пар и уплотнений, что приводит к потере герметичности и нарушению гидравлической характеристики. Средний срок службы изделия при надлежащей эксплуатации и обслуживании составляет до 8 лет или 10 000 рабочих циклов переключения.

Область применения

Гидроклапан КХД 8-160 находит широкое применение в различных отраслях промышленности. В машиностроении, автомобильной и металлообрабатывающей промышленности он используется в стационарных прессах и литейных машинах для обеспечения мощного рабочего хода с последующей разгрузкой насоса. В горнодобывающей промышленности и строительстве — в гидросистемах экскаваторов, погрузчиков и строительных кранов, где требуется кратковременное высокое усилие.

Используется гидроклапан КХД 8-160 также в нефтегазовой отрасли на вспомогательном оборудовании, в деревообработке (прессы), текстильной и химической промышленности в качестве компонента гидроприводов технологического оборудования. В сфере ЖКХ подобные устройства могут применяться в системах аварийного давления и подкачки. В каждой из этих отраслей гидроклапан КХД 8-160 обеспечивает энергоэффективность, снижает эксплуатационные расходы и продлевает ресурс основного насосного оборудования.

Современные технологии

Интеграция гидроклапана КХД 8-160 в современные системы автоматизации, включая коллаборативных роботов (коботов), позволяет создавать энергоэффективные гидравлические модули. Подключение датчиков давления к ПЛК (программируемым логическим контроллерам) через аналоговые сигналы или промышленные сети (в рамках концепций Industry 4.0 и IoT) даёт возможность предиктивной диагностики: система заблаговременно сообщит о изменении времени срабатывания клапана, предсказывая износ уплотнений и необходимость технического обслуживания, минимизируя внеплановые простои.

Обслуживание и ремонт

Продлить срок службы гидроклапана КХД 8-160 позволяет соблюдение регламента технического обслуживания. Регламент включает регулярный контроль давления срабатывания, визуальный осмотр на предмет наружных утечек и анализ состояния рабочей жидкости (её чистоты и вязкости).

Наиболее подвержены износу подвижные элементы: золотник управляющего модуля и его направляющие, а также уплотнительные элементы — манжеты и кольца обратного клапана. Признаками необходимости обслуживания могут служить нестабильное переключение режимов, повышенное время отклика или утечка рабочей жидкости по штоку золотника устройства КХД 8-160.

Ремкомплект или ЗИП

Для оперативного восстановления работоспособности рекомендуется иметь ремонтный комплект для гидроклапана КХД 8-160. В стандартный ремкомплект, например, КР-КХД8, входят быстроизнашиваемые детали: уплотнительные кольца и манжеты различных размеров, используемые в корпусе и золотниковой паре; тарельчатые пружины, задающие усилие срабатывания; а также регулировочный винт с уплотнениями. Заказать оригинальный ремкомплект для гидроклапана КХД 8-160 можно у поставщика.

Аналоги устройства

На рынке представлены различные варианты технических решений для энергосберегающего управления насосом в системах с аккумулятором:

1. Редукционно-предохранительные клапаны с электромагнитным управлением для систем с цифровым контролем.
2. Блочные разгрузочные клапаны большей условной проходимости (например, DN 10 или DN 12).
3. Вентильные блоки, объединяющие функции разгрузки и обратного клапана в одном моноблоке.
4. Клапаны с датчиком давления и внешним электрическим сигналом управления.
5. Миниатюрные разгрузочные клапаны для малых расходов (до 5 л/мин) в компактном исполнении.

Условное обозначение

Экономические выгоды

Применение гидроклапана КХД 8-160 приносит прямые экономические выгоды. Энергосбережение за счёт перевода насоса на холостой ход снижает потребление электроэнергии до 30% в циклических процессах. Снижение рабочего времени и нагрузки на насосное оборудование сокращает частоту его ремонта и увеличивает общий ресурс линии. В итоге, инвестиция в установку гидроклапана КХД 8-160 окупается за счёт снижения эксплуатационных расходов и предотвращения дорогостоящих простоев.

Изображения

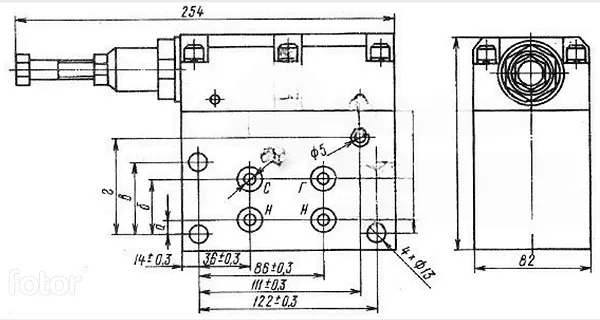

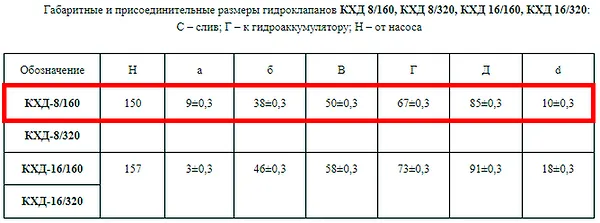

Габаритные и присоединительные размеры

Общие габариты гидроклапана КХД 8-160 составляют 254 мм в длину, 82 мм в ширину и 150 мм в высоту. При монтаже необходимо учитывать эти размеры для обеспечения свободного доступа к регулировочному винту и линиям подключения.

Присоединение гидросистемы к клапану осуществляется через фланцевые или резьбовые интерфейсы, в зависимости от исполнения. На чертежах указаны точные межосевые расстояния крепёжных отверстий и размеры посадочных мест уплотнений. При установке в ограниченном пространстве важно обеспечить минимальный радиус изгиба подводящих и отводящих трубопроводов, чтобы исключить дополнительные гидравлические потери.

Примеры заказа

КХД-8/160 УХЛ4 — стандартное исполнение гидроклапана КХД 8-160 для умеренного и холодного климата.

КХД-8/160 УХЛ4 с ремкомплектом КР-КХД8 — заказ клапана с комплектом запасных уплотнений для оперативного обслуживания.

КХД-8/160 УХЛ4, упаковка 4 шт. — оптовый заказ нескольких единиц гидроклапана КХД 8-160 для комплектации производственной линии.

Адаптация к российским условиям

Гидроклапан КХД 8-160 отлично приспособлен к эксплуатации в России и странах СНГ. Его конструкция учитывает широкий температурный диапазон, сохраняя работоспособность при -40°C. Устройство совместимо с распространёнными в РФ минеральными маслами типа ИГП, ИГП-30, ВМГЗ и другими, соответствующими ГОСТ. Это делает гидроклапан КХД 8-160 надёжным решением для суровых условий работы на промышленных предприятиях, в строительстве и объектах ЖКХ по всей территории России.

Работа в экстремальных условиях

Гидроклапан КХД 8-160 способен функционировать при отрицательных температурах до -40°С, что обеспечивается стойкостью уплотнений из специальных морозостойких материалов (FPM) и конструкцией пружинных элементов. Устройство сохраняет герметичность и чёткость срабатывания в таких условиях.

Для работы при более низких температурах или в условиях постоянной вибрации (например, на мобильной технике) может потребоваться дополнительный контроль состояния крепежа. Однако стандартный гидроклапан КХД 8-160 обладает достаточным запасом прочности и ремонтопригодностью для восстановления работоспособности даже в полевых условиях с минимальным набором инструментов.

Возможность работы на Марсе или Луне

Если бы на Марсе понадобилось построить гидравлический пресс для уплотнения грунта, гидрораспределитель КХД 8-160 мог бы претендовать на роль разгрузочного устройства. При условии размещения в герметичном отсеке с земной атмосферой и искусственным поддержанием температуры в его рабочем диапазоне, а также при использовании специальной рабочей жидкости, стабильной в вакууме и при низких марсианских температурах, принцип его работы остался бы неизменным. Его надёжность и простота — качества, востребованные в любой, даже самой неземной, экспедиции.

Часто задаваемые вопросы

Как осуществляется доставка гидроклапана КХД 8-160 в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону?
Доставка по РФ и странам СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) выполняется транспортными компаниями после отгрузки со склада. Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Сроки и стоимость доставки уточняйте у менеджера при оформлении заказа.

Что входит в гарантию на гидроклапан КХД 8-160?
Производитель предоставляет гарантию 12 месяцев с момента отгрузки при условии соблюдения правил монтажа, эксплуатации и использования рекомендованной рабочей среды. Гарантия не распространяется на естественный износ уплотнений и повреждения, вызванные нарушением этих условий.

Какое давление настройки у гидроклапана КХД 8-160 по умолчанию?
Обычно устройство отгружается с заводской настройкой на давление, близкое к номинальному (около 16 МПа). Однако давление срабатывания в диапазоне, допустимом для данной модели, настраивается покупателем самостоятельно под конкретную систему регулировочным винтом.

Можно ли купить гидроклапан КХД 8-160 поштучно?
Да, вы можете заказать и купить гидроклапан КХД 8-160 в любой нужной вам комплектации — от одной штуки до оптовой партии. Цена за единицу, как правило, снижается при увеличении объёма заказа.
