| Расход | 5 |
| Давление, Мпа | 32 |
| Производимые модели | Расход | Давление, Мпа | Вес, кг | Диаметр, Ду | Цена | |
|---|---|---|---|---|---|---|
 |
Гидроклапан КХД 16-160 | 1 | 16 | 11 | - | 10650 руб. |
 |
Гидроклапан КХД 16-320 | 5 | 32 | 11 | 20 | 10650 руб. |
 |
Гидроклапан КХД 32-160 | - | 16 | 18 | - | 11850 руб. |
|
Гидроклапан КХД 32-320 | 5 | 32 | - | - | 11850 руб. |
 |
Гидроклапан КХД 8-160 | 1 | 16 | 1 | - | 9750 руб. |
 |
Гидроклапан КХД 8-320 | 12 | 32 | 1 | - | 9750 руб. |

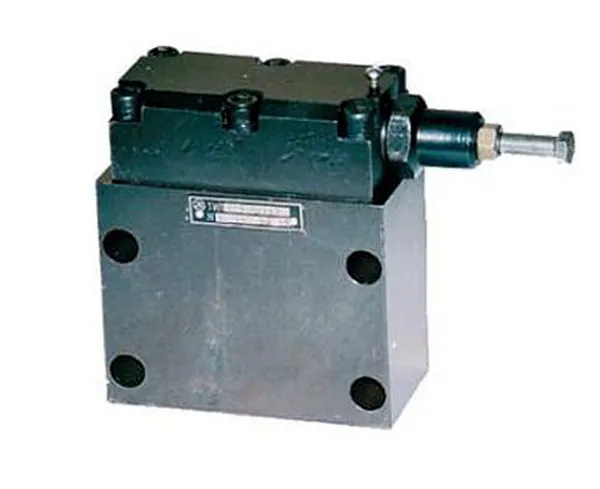

Гидроклапан КХД 32-320
Описание
Гидроклапан КХД 32-320 относится к серии автоматических разгрузочных гидравлических клапанов специального назначения. Работает в связке гидронасос – клапан – гидравлический аккумулятор. Предназначен для использования в гидросистемах с непостоянной или периодической нагрузкой, с резким повышением потребляемой мощности. Характерной для гидрофицированных механизмов с исполнительными механизмами, которые в момент срабатывания могут потребовать подпитки от гидроаккумулятора. К примеру, некоторых видов стационарных станков – прессов, литейных машин и т.д., отдельных категорий мобильной техники – экскаваторов, погрузчиков, крановых и прочих агрегатов.
Базовый принцип действия клапана КХД 32-320 состоит в следующем. Рабочая жидкость от работающего гидронасоса через открытый обратный клапан поступает в гидроаккумулятор. При наполнении гидроаккумулятора до заданного уровня давление в системе повышается, преодолевает сопротивление пружины управляющего модуля, в результате жидкость через разгрузочный клапан направляется на слив, подключённый насос реагирует на снижение давления и переходит в режим холостого хода.
Давление срабатывания клапана задаётся вращением регулировочного винта с шестигранной головкой под ключ и контргайкой. Вращение по часовой стрелке увеличивает верхний (заполненный гидроаккумулятор) и нижний (разряженный аккумулятор) пределы давления.
Модель КХД 32-320 – стыкового монтажного исполнения, с установкой на плиту. Условный проход – 32 миллиметров, номинальное давление – 32 МПа.
| Параметры | Клапан КХД-8/160 | Клапан КХД-8/320 | Клапан КХД-16/160 | Клапан КХД-16/320 | Клапан КХД-32/160 | Клапан КХД-32/320 |
| Условный проход клапана, мм | 8 | 8 | 16 | 16 | 32 | 32 |
| Номинальное давление, МПа | 16 | 32 | 16 | 32 | 16 | 32 |
| Расход рабочей жидкости, л/мин | 10 | 12,5 | 40 | 50 | 160 | 200 |
| Масса, кг | 10 | 10 | 11 | 11 | 18 | 18 |

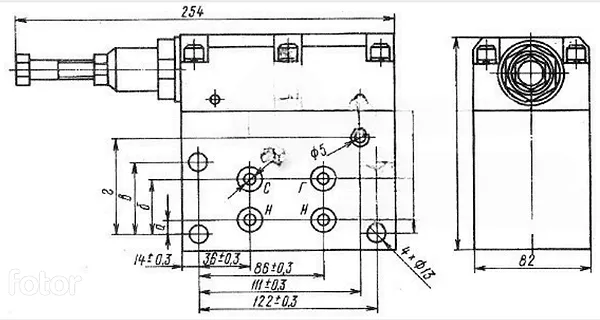

| Габаритные размеры, мм | 254*82*150 | 254*82*150 | 254*82*157 | 254*82*157 | 254*82*187 | 254*82*187 |
| КХД | - | 32 | / | 320 | УХЛ | 4 | |||
|
Категория размещения |
|||||||||
|
Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1 |
|||||||||
|
Номинальное давление: |
|||||||||
|
Условный проход: 8, 16, 32 мм |
|||||||||
Пример условного обозначения при заказе клапана разгрузки автоматического с условным проходом 16 мм, на номинальное давление 32 МПа, с расходом рабочей жидкости 50 л/мин, для районов с умеренным и холодным климатом, категория размещения 4:
Гидроклапан разгрузочный автоматический KXД-16/320 УХЛ4
 |
 |
