Гидроклапан КХД 16-160

Гидроклапан КХД 16-160 – это промышленный автоматический разгрузочный клапан, предназначенный для эффективного управления работой гидронасоса в системах с гидроаккумулятором и переменной нагрузкой. Устройство защищает насос от перегрузок и обеспечивает экономию энергии, автоматически переключая его в режим холостого хода при достижении заданного давления в системе. Выбрать и купить гидроклапан КХД 16-160 – значит получить надёжный узел автоматизации для прессов, станков и мобильной техники.

Описание и назначение

Гидроклапан КХД 16-160 представляет собой ключевой элемент автоматизации в гидравлических системах с периодическим или пиковым потреблением энергии. Его основное назначение – разгружать гидронасос, направляя рабочую жидкость на слив при достижении в гидроаккумуляторе необходимого давления. Это позволяет насосу работать в экономичном режиме, не создавая избыточного давления и снижая износ оборудования. Гидроклапан КХД 16-160 незаменим в контурах, где исполнительные механизмы, такие как цилиндры прессов или захваты манипуляторов, потребляют большое количество жидкости за короткий промежуток времени.

Отличительной особенностью гидроклапана КХД 16-160 является его интеллектуальное управление, основанное на обратной связи по давлению. Он не требует внешнего управления от ПЛК, работая автономно. Ключевыми техническими параметрами данной модели являются номинальное давление 16 МПа (160 бар) и условный проход 16 мм, обеспечивающий пропускную способность до 40 литров в минуту. Такие характеристики делают гидроклапан КХД 16-160 оптимальным решением для среднетоннажных промышленных установок.

Использование гидроклапана КХД 16-160 в системе «насос-аккумулятор» решает задачу энергосбережения и продления ресурса насосного агрегата. В отличие от простых предохранительных клапанов, которые сбрасывают давление постоянно, КХД 16-160 делает это только для перевода насоса в холостой ход, минимизируя потери и нагрев рабочей жидкости. Поэтому купить гидроклапан КХД 16-160 – это выгодная инвестиция в повышение эффективности и надёжности всей гидравлической системы.

Вес, габариты, код ТН ВЭД, ГОСТ

Работает сам, пока инженер пьёт чай

Гидроклапан КХД 16-160 – тот самый «умный» сосед по гидросистеме, который всегда вовремя выключает насос, чтобы тот не перетруждался. Пока оператор обсуждает планы на смену за чашкой чая, клапан монотонно и точно следит за давлением, экономя энергию и нервы. Его надёжность сравнима с работой автопилота: настроил давление срабатывания – и забыл.

Технические характеристики

Принцип работы

Принцип работы гидроклапана КХД 16-160 основан на управлении потоком жидкости в зависимости от давления в напорной магистрали. В исходном состоянии, когда давление в системе низкое (например, после запуска насоса или при опустошённом аккумуляторе), обратный клапан внутри устройства открыт. Жидкость свободно проходит через гидроклапан КХД 16-160, поступая в гидроаккумулятор и к потребителям.

По мере заполнения аккумулятора давление в системе повышается. Когда оно достигает заданного пользователем уровня (устанавливается регулировочным винтом), управляющий поршень или мембрана гидроклапана КХД 16-160 преодолевает усилие пружины. Это приводит к открытию канала разгрузки, через который жидкость от насопа направляется напрямую в сливную линию. Насос, чувствуя падение противодавления, переходит на работу в режиме холостого хода с минимальным энергопотреблением.

Когда исполнительный механизм потребляет жидкость из аккумулятора, давление в системе падает. Как только оно снижается ниже порога срабатывания (с учётом гистерезиса), гидроклапан КХД 16-160 закрывает разгрузочный канал. Обратный клапан открывается, и насос снова начинает нагнетать жидкость в систему, восполняя потери. Таким образом, цикл «нагрузка-разгрузка» повторяется автоматически.

Настройка порога срабатывания – ключевая операция при вводе в эксплуатацию. Вращение регулировочного винта по часовой стрелке увеличивает давление срабатывания гидроклапана КХД 16-160, против – уменьшает. Фиксация настройки обеспечивается контргайкой. Важно согласовать давление срабатывания гидроклапана КХД 16-160 с характеристиками гидроаккумулятора и насоса для оптимальной работы всей системы.

Не перетяните пружину!

Типичная ошибка монтажника – попытка «выжать» из гидроклапана КХД 16-160 запас давления, сильно закручивая регулировочный винт. Это приводит к чрезмерному сжатию пружины управляющего элемента, ускоренному её усталостному износу и нестабильному срабатыванию. Настройка должна производиться в рабочем диапазоне согласно паспорту, а не «до упора». Правильно настроенный гидроклапан КХД 16-160 работает тихо и предсказуемо.

Температурный режим и срок службы

Гидроклапан КХД 16-160 рассчитан на работу в широком температурном диапазоне окружающей среды, характерном для умеренного и холодного климата (исполнение УХЛ по ГОСТ 15150). Рабочая жидкость может иметь температуру от -10°C до +80°C. При более низких температурах требуется использование морозостойких масел и, возможно, предпусковой подогрев системы.

Срок службы гидроклапана КХД 16-160 напрямую зависит от условий эксплуатации: чистоты рабочей жидкости, стабильности давления и температурного режима. При использовании масла с рекомендуемым классом чистоты и соблюдении номинальных параметров ресурс устройства может составлять несколько лет интенсивной работы. Основными факторами, влияющими на снижение ресурса, являются абразивный износ от загрязнённой жидкости и усталость металла пружины от циклических нагрузок. Своевременное обслуживание фильтров гарантирует долгую жизнь гидроклапану КХД 16-160.

Область применения

Гидроклапан КХД 16-160 находит применение в самых разных отраслях промышленности. В машиностроении и автомобильной промышленности он используется в гидроприводах испытательных стендов, прессов для запрессовки деталей и ковочных молотах. Горнодобывающая промышленность применяет его в системах управления проходческими комбайнами и мощными гидравлическими домкратами. В металлообработке и деревообработке клапан обеспечивает работу гидроцилиндров гибочных, отрезных и фрезерных станков.

В нефтегазовой отрасли и строительстве гидроклапан КХД 16-160 может быть частью системы привода бурового оборудования, манипуляторов и тяжелой спецтехники (экскаваторов, автокранов). В ЖКХ он может использоваться в системах аварийного закрытия задвижек или в испытательном оборудовании трубопроводов. Таким образом, купить гидроклапан КХД 16-160 – значит получить универсальный компонент для автоматизации гидравлических процессов в различных условиях.

Современные технологии

Современный гидроклапан КХД 16-160 эволюционирует в сторону интеграции с концепцией Industry 4.0. Оснащение датчиками давления и положения предоставляет возможность мониторинга его состояния в режиме реального времени через IoT-платформы. Количество циклов срабатывания, текущее давление настройки, факт перехода в режим разгрузки – эти данные могут передаваться на ПЛК верхнего уровня для предиктивной аналитики. Это позволяет прогнозировать необходимость обслуживания и предотвращать простои, превращая обычный клапан в элемент «умной» гидросистемы.

Обслуживание и ремонт

Продлить срок службы гидроклапана КХД 16-160 позволяет регулярное обслуживание гидросистемы в целом. Ключевое внимание следует уделять фильтрации рабочей жидкости, так как основная причина отказов – загрязнение и заклинивание золотников или тарелок клапанов. Рекомендуется периодически проверять давление срабатывания и при необходимости проводить повторную настройку, слегка ослабив контргайку.

Среди элементов гидроклапана КХД 16-160 быстрее всего могут изнашиваться резино-технические изделия (уплотнения, манжеты) и пружина. При падении давления или появлении внешних утечек требуется диагностика и замена уплотнений. Полный ремонт, включающий разборку, промывку и замену изношенных деталей, должен проводиться квалифицированным персоналом с использованием оригинальных ремкомплектов.

Ремкомплект или ЗИП

Ремонтный комплект для гидроклапана КХД 16-160 включает в себя набор быстроизнашиваемых деталей, необходимых для восстановления его работоспособности. Как правило, в него входят: уплотнительные кольца (обычно из NBR или FKM) для всех подвижных соединений, манжеты, уплотнительные прокладки на стыках, пружина управления, а также, в некоторых случаях, шарик или тарелка обратного клапана. Возможен заказ оригинального ЗИП (запасных частей, инструмента и принадлежностей), что гарантирует полное соответствие деталей размерам и материалам оригинального изделия и обеспечивает герметичность после ремонта.

Аналоги устройства

Помимо модели КХД 16-160, существуют и другие варианты автоматических разгрузочных клапанов, отличающиеся параметрами и исполнением. Подбор аналога осуществляется по основным характеристикам: номинальному давлению, условному проходу и типу подключения.

1. Клапан разгрузочный с условным проходом 8 мм и давлением 16 МПа (расход до 10 л/мин).
2. Клапан разгрузочный с условным проходом 8 мм и давлением 32 МПа (расход до 12.5 л/мин).
3. Клапан разгрузочный с условным проходом 16 мм и давлением 32 МПа (расход до 50 л/мин).
4. Клапан разгрузочный с условным проходом 32 мм и давлением 16 МПа (расход до 160 л/мин).
5. Клапан разгрузочный с условным проходом 32 мм и давлением 32 МПа (расход до 200 л/мин).

Условное обозначение

Экономические выгоды

Интеграция гидроклапана КХД 16-160 в гидросистему приносит ощутимые экономические выгоды. Снижение времени работы насоса под нагрузкой уменьшает потребление электроэнергии на 15-30%. Предотвращение работы на предельном давлении и в режиме постоянного сброса через предохранительный клапан значительно продлевает ресурс насосной установки и самой гидроарматуры. Это ведёт к сокращению затрат на ремонт и обслуживание, минимизации простоев технологического оборудования и, как следствие, к повышению общей окупаемости (ROI) производства.

Изображения

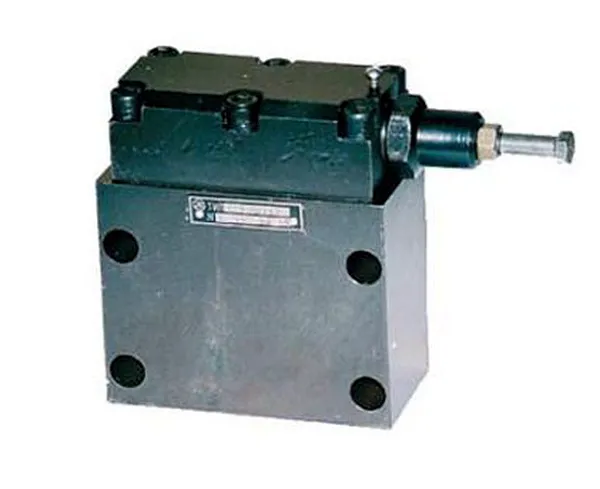

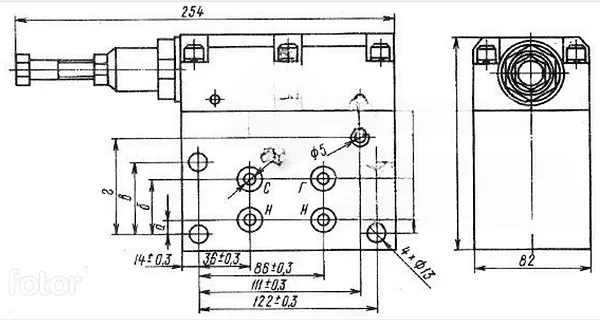

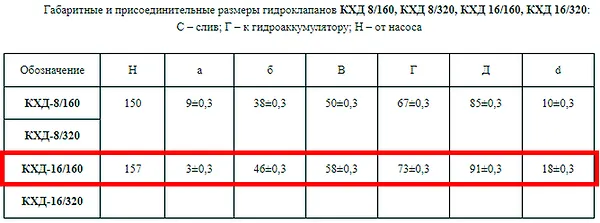

Габаритные и присоединительные размеры

Гидроклапан КХД 16-160 имеет компактные габариты: 254 мм в длину, 82 мм в ширину и 157 мм в высоту. Такие размеры облегчают его монтаж в ограниченном пространстве распределительных плит или в гидрошкафах. Устройство выполнено в стыковом исполнении для монтажа на стандартную гидравлическую плиту (подсоединительную плоскость).

Присоединительные отверстия на плите должны соответствовать схеме, указанной на чертеже, и обеспечивать герметичное соединение каналов подвода давления от насоса (P), соединения с аккумулятором и потребителями (A) и слива (T). Уплотнение между плитой и корпусом клапана осуществляется, как правило, с помощью резиновых кольцевых уплотнений, устанавливаемых в канавки на плите. Правильное распределение усилий затяжки крепёжных болтов – залог отсутствия утечек.

Примеры заказа

Модель КХД-16/160 УХЛ4 – гидроклапан разгрузочный автоматический с условным проходом 16 мм, номинальным давлением 16 МПа (160 бар), для эксплуатации в умеренном и холодном климате в отапливаемых помещениях.

Модель КХД-16/320 УХЛ4 – аналог с повышенным номинальным давлением 32 МПа (320 бар) и расходом 50 л/мин.

Адаптация к российским условиям

Гидроклапан КХД 16-160 полностью адаптирован к эксплуатации в России и странах СНГ. Климатическое исполнение УХЛ позволяет ему стабильно работать при низких температурах, характерных для большинства регионов. Конструкция совместима с отечественными гидравлическими маслами, соответствующими ГОСТ. Устройство демонстрирует высокую надёжность даже в условиях нестабильного электроснабжения на промышленных объектах, строительных площадках и в системах ЖКХ, подтверждая свою готовность к работе в реальных российских условиях.

Работа в экстремальных условиях

Гидроклапан КХД 16-160 способен функционировать в сложных условиях. Благодаря исполнению УХЛ, он сохраняет работоспособность при температурах окружающего воздуха от -40°C (с учётом применения специальных морозостойких масел и материалов уплотнений). Конструкционная сталь корпуса обеспечивает устойчивость к механическим воздействиям и вибрациям.

Устройство совместимо с широким спектром отечественных и импортных рабочих жидкостей, что позволяет выбрать масло, оптимальное для конкретных условий работы. При необходимости простой и модульный принцип конструкции гидроклапана КХД 16-160 допускает проведение замены уплотнений или быструю очистку полостей даже в условиях ограниченного доступа к мастерским.

Возможность работы на Марсе или Луне

Если доведётся проектировать гидравлику для марсохода или лунного модуля, гидроклапан КХД 16-160 был бы отличным кандидатом! При условии, что внутри его корпуса вместо минерального масла будет специальная силиконовая жидкость, а пружина изготовлена из сплава, не теряющего свойств при -100°C. Его герметичная и автономная работа без внешнего питания идеально подошла бы для условий вакуума и перепадов температур. Конечно, это пока фантастика, но она лишь подчёркивает продуманность, надёжность и инженерный запас прочности, заложенные в это устройство.

Часто задаваемые вопросы

Как заказать гидроклапан КХД 16-160 с доставкой в наш город?
Мы осуществляем доставку оборудования по всей России и в страны СНГ, включая Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан Отгрузка возможна со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Чтобы уточнить сроки и стоимость доставки в ваш город, оставьте заявку через форму заказа или позвоните менеджеру.

На какую величину можно регулировать давление срабатывания клапана?
Регулировка давления срабатывания гидроклапана КХД 16-160 возможна в пределах его номинального давления – до 16 МПа (160 бар). Конкретный рабочий диапазон настройки зависит от характеристик пружины в управляющем модуле. Рекомендуется устанавливать давление срабатывания на 10-15% ниже давления настройки предохранительного клапана в системе.

Какой тип рабочей жидкости рекомендуется для данного клапана?
Для гидроклапана КХД 16-160 рекомендуется использовать минеральные или синтетические гидравлические масла с вязкостью, соответствующей климатическим условиям эксплуатации (например, И-Г-А 32, 46, 68 по ГОСТ). Масло должно соответствовать классу чистоты не ниже 19/17/14 по ISO 4406 для обеспечения долгого срока службы уплотнений и подвижных частей.

Предоставляется ли гарантия на гидроклапан КХД 16-160?
Да, на весь поставляемый гидроклапан КХД 16-160 марки Гидромаш предоставляется гарантия 12 месяцев с момента отгрузки. Гарантия распространяется на отсутствие заводских дефектов материалов и изготовления при соблюдении правил хранения, монтажа и эксплуатации, указанных в технической документации.
