Гидроклапан МКРВ.../3М редукционный

Гидроклапан МКРВ.../3М редукционный



Цена:
договорная

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Производимые моделиДиаметр, ДуВес, кгЦена, руб.
Гидроклапан МКРВ 10/3М2Р1103,36000 руб.
Гидроклапан МКРВ 10/3М2Р2103,36000 руб.
Гидроклапан МКРВ 10/3М2Р3103,36000 руб.

Технические характеристики гидроклапанов МКРВ.../3М

Обозначение

Ду, мм

Максимальное давление на выходе, МПа

Диапазон регулирования давления, МПа

Номинальный расход, л/мин

Расход через вспомогательный клапан, л/мин

Масса, кг

МКРВ10/3М2Р1

10

12.5

0,3-10,0

63.0

 1.5

3.3

МКРВ10/3М2Р2

23.0

1,0-20,0

МКРВ10/3М2Р3

34.0

1,5-31,0



Предназначение гидроклапанов МКРВ.../3М

Клапаны модульного монтажа применяются для упрощения изготовления трубопроводов, сокращения их числа, модернизации действующего оборудования при сохранении всех основных параметров.

Область применения - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

 Условное графическое обозначение редукционных клапанов приведено на рис.1

./user/Image%20sd-tehno/mkrv_10-3m_princip.jpg

Рис. Условное графическое обозначение клапанов редукционных типа МКРВ -10/ЗМ:

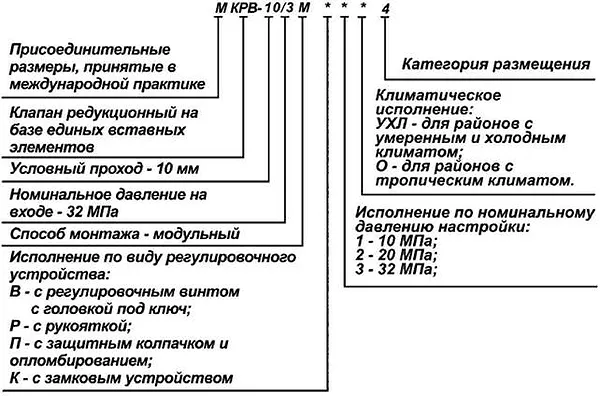

Структура условного обозначения гидроклапанов МКРВ.../3М



Пример условного обозначения гидроклапана редукционного модульного монтажа с диаметром условного прохода 10 мм, с диапазоном регулировки давления 0,5-12,5 МПа, с номинальным расходом рабочей жидкости 63 л/мин, с рукояткой в качестве регулировочного устройства для районов с умеренным и холодным климатом:
     Гидроклапан редукционный МКРВ-10/3МР1 УХЛ4

     То же, но только с диапазоном регулировки давления 1-23 МПа:
     Гидроклапан редукционный МКРВ-10/3МР2 УХЛ4

Описание гидроклапанов МКРВ.../3М

Клапаны работают на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 сСт при температуре от +10 до +70оС.

Вид присоединения - модульный монтаж.

Тип управления:
- В-винт;
- Р-рукоятка;
- К-замковое устройство;
- П-колпачок с пломбой

Габаритные и присоединительные размеры гидроклапанов МКРВ.../3М

Конструкция гидроклапанов МКРВ.../3М

  Редукционные клапаны МКРВ.../3М по ТУ2-053-1759—85 редуцируют (понижают) давление в линии Р, остальные линии служат для сквозного прохода масла. Клапаны МКРВ.../3М состоят из следующих основных деталей и узлов: корпуса 1, гильзы 7, клапана 6, пробок 2 и 4, пружины 5 и вспомогательного клапана 3.

Комплект поставки

Обозначение

Наименование

Количество

для внутрен-

них поставок

для

экспорта

МКРВ -10/ЗМ

Предохранительный клапан в сборе

1

1

Документы

МКРВ -10/ЗМ-000 РЭ

Гидроклапаны редукционные типа МКРВ -10/ЗМ Руководство по эксплуатации

1*

См. прим.

            *Допускается поставка одного руководства по эксплуатации на партию редукционных клапанов до 30 шт., поставляемую в адрес одного потребителя, при этом каждое изделие должно иметь свидетельство о приемке и сведения о консервации и упаковке.

            Примечание. Для экспорта руководство по эксплуатации поставляется в количестве и на языке согласно требованиям заказа-наряда и один экземпляр на русском языке. При отсутствии специальных требований - в двух экземплярах на русском языке.

Таблица

Условное обозначение резинового кольца ГОСТ 9833-73/

ГОСТ 18829-73

Количество

006-009-19-2-2

2

008-012-25-2-2

1

013-016-19-2-2

5

018-022-25-2-2

1

021-025-25-2-2

2

027-031-25-2-2

1

  Указания мер безопасности

 Эксплуатация редукционных клапанов должна производиться в соответствии с правилами пожарной безопасности и требованиями ГОСТ 12.2.040-79, ГОСТ 12.2.086-83.

К обслуживанию редукционных клапанов персонал допускается после ознакомления с настоящим руководством по эксплуатации.

Перед разборкой гидросистемы необходимо отключить все энергоисточники и принять меры против случайного их включения,

При обнаружении течи или каких-либо отклонений от нормальной работы следует немедленно отключить гидросистему от энергопитания.

ЗАПРЕЩАЕТСЯ:

            разборка гидросистемы, находящейся под давлением;

            затяжка крепежных деталей и соединений гидросистемы, находящейся под давлением;

            отбор рабочей жидкости на линиях, ведущих к манометрам;

            приближение к месту образования течи гидросистемы, находящейся под давлением.

Порядок установки

При распаковке снять верхнюю крышку упаковочного ящика, стараясь не повредить предохранительный клапан инструментом.

Перед установкой предохранительного клапана необходимо снять крышки, предохраняющие стыковые поверхности аппарата от повреждения при транспортировании, и тщательно очистить клапан от антикоррозионного покрытия. Очистку следует производить деревянной лопаткой, оставшуюся смазку удалять чистыми салфетками, смоченными в уайт-спирите или бензине. Во избежание коррозии стыковые поверхности нужно покрыть жидким слоем рабочей жидкости.

            5.3. Предохранительный клапан монтируется вместе с распределителем или с другими модульными аппаратами, входящими в комплекс. Блок, состоящий из ряда аппаратов, устанавливается непосредственно на монтажную плиту или гидравлическую панель машины и крепится четырьмя шпильками или винтами Мб, класс прочности которых должен быть не ниже 8.8 при использовании рабочего давления, не превышающего 20 МПа (200 кгс/см2), и 10.9 - при использовании рабочего давления до 32 МПа (320 кгс/см2). Длина шпилек определяется размерами блока.

Возможные неисправности и методы их устранения

Неисправность

Вероятная причина

Метод устранения

Течь по стыку модульного блока



Клапан не обеспечивает настройку давления

Слабая затяжка шпилек 1

Дефект уплотнительных колец

 Засорены демпферные отверстия в основном или управляющем клапане

 Дефект уплотнительного кольца под седлом управляющего клапана

Подтянуть шпильки

Заменить кольца

 Разобрать предохранительный клапан, прочистить демпферные отверстия, промыть детали в уайт-спирите

 Заменить кольцо
