Гидроклапан АГ54-32М, Г54-34М, Г54-32М, Г54-34, Г54-35 давления
![]() |
|
Технические характеристики гидроклапан АГ54-32М, Г54-34М, Г54-32, Г54-34, Г54-35 давления
Марка гидроклапана |
Условный проход |
Давление нагнетания, ном, МПа |
Давление нагнетания, макс, МПа |
Расход рабочей жидкости, ном, л/мин |
Расход рабочей жидкости, макс, л/мин |
Вес, кг |
Габаритны размеры, мм |
клапан АГ54-32М |
10 |
1 |
1,2 |
32 |
45 |
2,3 |
201x56x79 |
клапан ПАГ54-32М |
10 |
1 |
1,2 |
32 |
45 |
2,55 |
201x68x67 |
клапан Г54-32М |
10 |
2,5 |
2,8 |
32 |
45 |
2,3 |
201x56x79 |
клапан ПГ54-32М |
10 |
2,5 |
2,8 |
32 |
45 |
2,55 |
201x68x67 |
клапан БГ54-32М |
10 |
6,3 |
7 |
32 |
45 |
2,3 |
201x50x79 |
клапан ПБГ54-32М |
10 |
6,3 |
7 |
32 |
45 |
2,55 |
201x68x67 |
клапан ВГ54-32М |
10 |
10 |
11,2 |
32 |
45 |
2,3 |
201x56x79 |
клапан ПВГ54-32М |
10 |
10 |
11,2 |
32 |
45 |
2,55 |
201x68x67 |
клапан ДГ54-32М |
10 |
20 |
23 |
32 |
45 |
2,3 |
201x56x79 |
клапан ПДГ54-32М |
10 |
20 |
23 |
32 |
45 |
2,55 |
201x68x67 |
клапан АГ54-34М |
20 |
1 |
1,2 |
125 |
160 |
3,1 |
220x78x84 |
клапан ПАГ54-34М |
20 |
1 |
1,2 |
125 |
160 |
4 |
220x88x66 |
клапан Г54-34М |
20 |
2,5 |
2,8 |
125 |
160 |
3,1 |
220x78x84 |
клапан ПГ54-34М |
20 |
2,5 |
2,8 |
125 |
160 |
4 |
220x88x66 |
клапан БГ54-34М |
20 |
6,3 |
7 |
125 |
160 |
3,1 |
220x78x84 |
клапан ПБГ54-34М |
20 |
6,3 |
7 |
125 |
160 |
4 |
220x88x66 |
клапан ВГ54-34М |
20 |
10 |
11,2 |
125 |
160 |
3,1 |
220x78x84 |
клапан ПВГ54-34М |
20 |
10 |
11,2 |
125 |
160 |
4 |
220x88x66 |
клапан ДГ54-43М |
20 |
20 |
23 |
125 |
160 |
3,1 |
242x78x86 |
клапан ПДГ54-34М |
20 |
20 |
23 |
125 |
160 |
4,6 |
242x88x71 |
Краткие характеристики гидроклапанов Г54-32, Г54-34, Г54-35
Гидроклапаны давления Г54 |
АГ54-32М, |
АГ54-34М, |
АГ54-35М, |
Условный проход, мм |
10 |
20 |
30 |
Расход рабочей жидкости, л/мин |
32 |
125 |
200 |
Давление настройки, МПа |
1, 2.5, 6.3, 10, 20 |
||
Давление на входе, МПа |
20, 23, 25, 32 |
||
Давление управления, МПа, в линии X максимальное |
23.0, 32.0 |
||
в линии Y не более |
10.0, 20.0 |
Предназначение гидроклапанов Г54-32, Г54-34, Г54-35
Гидроклапаны давления типов Г54-М, АГ54-М, БГ54-М, ПГ54-М, ВГ54-М, ВГ54-М, ПГВ54-М, ДГ54-М, ПДГ54-М предназначены для поддержания заданной разности давлений в подводимом и отводимом потоках рабочей жидкости

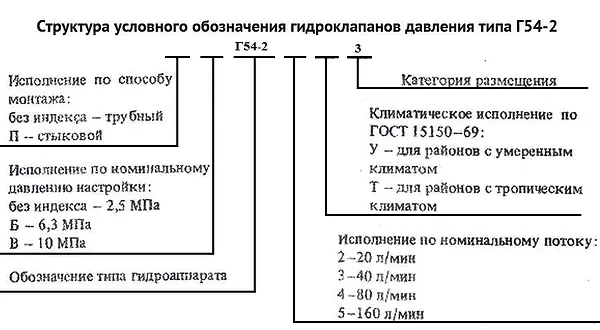

Структура условного обозначения гидроклапанов Г54-32, Г54-34, Г54-35
Описание гидроклапанов Г54-32, Г54-34, Г54-35
Гидро клапан Г54 -3 давления предназначен для использования в качестве:
- гидроклапана давления разности давлений;
- гидроклапана давления последовательности;
- предохранительного гидроклапана давления;
- переливного гидроклапана давления.
Область применения гидроклапанов давления Г54-3 - гидроприводы станков, прессов, литейных машин и другого оборудования.
Гидро клапан Г54 -3 давления предназначен дня использования в гидросистемах станков и других гидрофицированных машин в качестве:
— гидроклапана разности давлений для поддержания заданной разности давлений, определяемой настройкой пружины, в подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке;
— гидроклапана последовательности для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины в этом потоке или управляющем (дистанционное управление);
— предохранительного гидроклапана для предохранения объемного гидропривода от давления, превышающего установленное;
— переливного гидроклапана для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.
Исполнения по присоединению: П — стыковое; без буквы — трубное. Исполнение по давлению : — А, Б, В, Д.
Чертежи гидроклапанов Г54-32, Г54-34, Г54-35

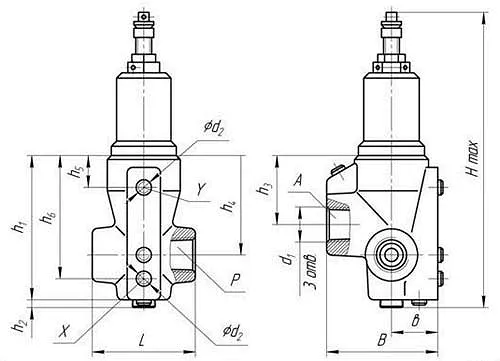

Габаритные и присоединительные размеры гидроклапана давления типа (П)Г54-32
Размеры гидроклапана давления типа Г54-32 (резьбовое присоединение)
Модель клапана |
Размеры, мм |
|||||||||||
d1 |
d1 |
Hmax |
L |
B |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
b |
|
АГ54-32(М) |
K3/8" |
K1/8" |
201 |
50 |
79 |
91 |
2 |
48 |
64 |
22 |
79 |
32 |
Г54-32(М) |
||||||||||||
БГ54-32(М) |
||||||||||||
ВГ54-32(М) |
||||||||||||
ДГ54-32(М) |

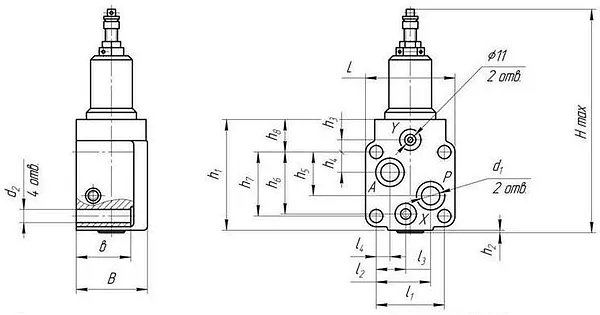

Размеры гидроклапана давления типа ПГ54-32 (стыковое присоединение)
Модель клапана |
Размеры, мм |
|||||||||||||||||
Hmax |
L (h14) |
B (h14) |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
h7 |
h8 |
l1 |
l2 |
l3 |
l4 |
b |
d1 |
d2 |
|
ПАГ54-32(М) |
201 |
68 |
67 |
91 |
2 |
13 |
13 |
28 |
43 |
41 |
36 |
50 |
38 |
20 |
12 |
49 |
10 |
11 |
ПГ54-32(М) |
||||||||||||||||||
ПБГ54-32(М) |
||||||||||||||||||
ПВГ54-32(М) |
||||||||||||||||||
ПДГ54-32(М) |
Пример условного обозначения гидроклапана давления с условным проходом 10 мм, работающем при номинальном давлением 2,5 МПа (диапазон регулирования 0,4-2,8 МПа), стыкового монтажа, предназначенном для работы в умеренном климате:
- Гидроклапан давления ПГ54-32М УХЛ4
