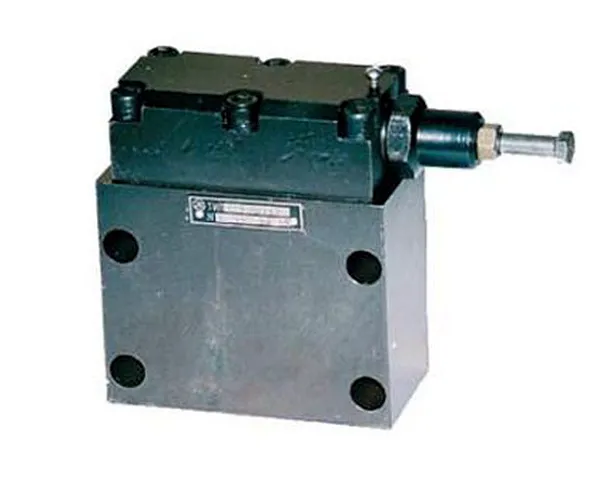

Гидроклапан КХД 16-320

Автоматический разгрузочный гидроклапан КХД 16-320 — это элемент управления высокого давления для оптимизации работы систем с переменной нагрузкой и гидроаккумулятором. Устройство обеспечивает надёжную разгрузку насоса при достижении заданного давления, снижая энергопотребление и износ оборудования.

Описание и назначение

Гидроклапан КХД 16-320 является ключевым компонентом в контурах, где потребление гидравлической мощности носит импульсный или непостоянный характер. Основное назначение — это связка «насос-клапан-аккумулятор», позволяющая эффективно накапливать энергию и мгновенно её отдавать в момент пиковой нагрузки. Именно для таких задач необходим качественный гидроклапан КХД 16-320. Он автоматически направляет поток рабочей жидкости либо на подзарядку аккумулятора, либо, при достижении установленного давления, сбрасывает его, переводя насос на холостой ход. Это не только экономит электроэнергию, но и существенно продлевает ресурс насосного агрегата.

По сравнению с простыми предохранительными клапанами, гидроклапан КХД 16-320 выполняет более интеллектуальную функцию управления, активно взаимодействуя с гидроаккумулятором. Его ключевые особенности: условный проход 16 мм, что обеспечивает номинальный расход до 50 л/мин, и высокое номинальное рабочее давление — 32 МПа (320 бар). Такие параметры делают гидроклапан КХД 16-320 востребованным в станочном парке с гидроприводом и тяжёлой мобильной технике.

Правильно выбранный и настроенный гидроклапан КХД 16-320 позволяет избежать перегрузок гидравлической системы, температурных скачков рабочей среды и непроизводительных потерь энергии. Приобрести гидроклапан КХД 16-320 рекомендуется для модернизации или ремонта существующих систем, где требуется интеллектуальное управление давлением. Инженеры часто задают вопрос, купить гидроклапан КХД 16-320 или более простое устройство. Ответ зависит от задачи: если в схеме есть гидроаккумулятор и переменная нагрузка — гидроклапан КХД 16-320 будет оптимальным решением.

Вес, габариты, код ТН ВЭД, ГОСТ

Незаменимый «диспетчер» давления

Представьте себе шлюз на реке. Когда уровень воды (давление) достигает нужной отметки, ворота (клапан) автоматически открываются, чтобы сбросить излишки и не дать плотине переполниться. Гидроклапан КХД 16-320 работает аналогично, но для масла, а не воды, и его настройка позволяет точно определить эту «отметку», когда насосу можно отдохнуть. Без такого диспетчера насос работал бы без остановки, пытаясь продавить закрытые золотники, что равносильно попытке разогнать машину с включённым ручным тормозом.

Технические характеристики

Принцип работы

Принцип действия гидроклапана КХД 16-320 основан на балансе сил давления рабочей жидкости и предварительного натяга пружины. В исходном состоянии, при запуске системы и пока гидроаккумулятор не заполнен, основной поток от насоса через встроенный обратный клапан свободно поступает к потребителям и на зарядку аккумулятора. Важно правильно установить гидроклапан КХД 16-320 в связке с этими элементами.

По мере накопления давления в аккумуляторе и в пилотной линии управления самого клапана, оно начинает воздействовать на поршень или мембрану управляющего модуля. Когда это усилие преодолевает сопротивление калиброванной пружины, управляющий элемент смещается. Это смещение открывает канал, соединяющий напорную линию после насоса с линией слива (бака). В результате давление на выходе насоса резко падает, и насосная установка, реагируя на это, переходит в режим минимальной нагрузки («холостого хода»). Таким образом, гидроклапан КХД 16-320 выполняет роль автоматического выключателя.

Как только в системе происходит рабочий цикл (например, перемещение цилиндра) и давление упадет ниже уровня настройки пружины разгрузки (нижний предел), клапан автоматически закрывается. Напорная линия снова изолируется от слива, давление перед насосом растёт, и он выходит из режима холостого хода, начиная подачу жидкости для выполнения работы и подзарядки аккумулятора. Эта цикличность делает эксплуатацию гидроклапана КХД 16-320 крайне эффективной для систем с паузами в работе.

На что стоит обратить внимание при эксплуатации? Стабильность работы гидроклапана КХД 16-320 напрямую зависит от чистоты рабочей жидкости. Загрязнения могут привести к заклиниванию подвижных элементов или подклиниванию обратного клапана, что нарушит весь цикл. Регулярная проверка и при необходимости корректировка давления срабатывания с помощью регулировочного винта — залог точной работы системы.

Лайфхак для увеличения срока службы клапана

Самая частая ошибка — установка гидроклапана КХД 16-320 без фильтра тонкой очистки в пилотной линии управления. Даже если в основной системе стоит фильтр, мельчайшие частицы износа могут попасть в точный механизм настройки давления клапана, вызвав его нестабильную работу или поломку. Простой лайфхак: всегда устанавливайте дополнительный фильтр тонкой очистки (не ниже 10 мкм) на линии управления, ведущей к клапану. Это в разы увеличит ресурс и точность его работы.

Температурный режим и срок службы

Рабочий температурный диапазон для гидроклапана КХД 16-320 в основном определяется свойствами рабочей среды и применяемых уплотнений. Для стандартных маслостойких уплотнений допустимый диапазон температур рабочей жидкости составляет от -10°C до +80°C. Важно понимать, что длительная работа на граничных температурах, особенно в сторону минуса, повышает вязкость масла и может замедлить реакцию клапана, а при высоких температурах ускоряется старение уплотнительных материалов.

Качество рабочей среды — решающий фактор для срока службы. Абразивные частицы вызывают износ прецизионных пар (золотник-гильза), что ведет к увеличению внутренних утечек и потере точности настройки давления. При правильной фильтрации масла (чистота по ISO 4406 не хуже 18/16/13), отсутствии гидроударов и корректной настройке, типовой срок службы гидроклапана КХД 16-320 до первого капитального ремонта может составлять несколько лет или десятки тысяч рабочих циклов. Регулярный контроль давления срабатывания — простой способ диагностики состояния клапана.

Область применения

Гидроклапан КХД 16-320 благодаря своим характеристикам широко используется в различных отраслях промышленности. В машиностроении и автомобильной промышленности он применяется в гидроприводах прессов, литейных машин, испытательных стендов, где нужны мощные, но кратковременные усилия. В горнодобывающей промышленности и нефтегазовой отрасли его устанавливают на буровые установки, шламовые насосы, агрегаты для ремонта скважин, работающие в циклическом режиме.

В металлообработке и деревообработке гидроклапан КХД 16-320 находит применение в гидравлических системах гибочных, режущих и формовочных станков. Химическая промышленность использует его в приводах мешалок, дозаторов и задвижек. В текстильной промышленности он может управлять натяжением полотна. В строительстве и ЖКХ такие клапаны применяются в насосных станциях, прессах для утилизации отходов, гидравлических домкратах и подъёмниках. Везде, где есть гидроаккумулятор и переменная нагрузка, есть потенциальное место для установки гидроклапана КХД 16-320.

Современные технологии

Гидроклапан КХД 16-320 эволюционирует в эпоху цифровизации. Современные версии могут оснащаться датчиками давления и соленоидным управлением для интеграции в контуры Industry 4.0. Данные о давлении срабатывания и циклах работы передаются в ПЛК или облако IoT-платформы, позволяя осуществлять предиктивную диагностику. Анализируя изменение графика давления, система может предсказать износ пружины или загрязнение пилотного канала до того, как это приведёт к остановке оборудования. Это идеально для автоматизированных линий с коботами, где надёжность каждого узла критически важна для бесперебойного производства.

Обслуживание и ремонт

Продлить срок службы гидроклапана КХД 16-320 помогает регулярное профилактическое обслуживание. Оно заключается в основном в контроле чистоты рабочей жидкости, проверке и, при необходимости, регулировке давления срабатывания. В условиях сильной вибрации следует периодически проверять затяжку контргайки регулировочного винта. Быстрее всего изнашиваются уплотнительные элементы (кольца, манжеты), особенно при работе с некачественным или загрязнённым маслом, а также при частых температурных перепадах.

При выявлении утечек, нестабильного давления срабатывания или невозможности настройки требуется ремонт. Общая рекомендация по регламентному обслуживанию — включение визуального осмотра клапана и проверки его параметров в общий график ТО гидросистемы. Для ремонта гидроклапан КХД 16-320 необходимо демонтировать, разобрать, тщательно промыть все детали, заменить изношенные уплотнения и, при необходимости, прецизионные пары. После сборки обязательна проверка на стенде.

Ремкомплект или ЗИП

Типовой ремонтный комплект (ЗИП) для гидроклапана КХД 16-320 включает в себя быстроизнашиваемые детали, обеспечивающие герметичность и правильную функциональность. Основные компоненты: комплект уплотнительных колец (РТИ) для корпусных разъёмов, уплотнительные кольца и манжеты для подвижных частей (плунжера, штока управления), пружина настройки давления (или её регулировочный узел), сетчатый фильтр пилотной линии (если предусмотрен), а также крепёжные элементы. Заказать оригинальный ЗИП для гидроклапана КХД 16-320 рекомендуется одновременно с покупкой самого устройства, чтобы иметь его в резерве и сократить время возможного простоя при ремонте.

Аналоги устройства

На рынке представлены различные исполнения автоматических разгрузочных клапанов, отличающиеся параметрами и конструкцией. Вот некоторые аналогичные устройства (обобщённые модели):

• Автоматический разгрузочный клапан проходного монтажа, Dy 20 мм, Pn 25 МПа.
• Клапан разгрузки с электромагнитным управлением, Dy 16 мм, Pn 31.5 МПа, для интеграции в АСУ.
• Компактный разгрузочный клапан стыкового монтажа, Dy 10 мм, Pn 40 МПа, для высоких давлений.
• Клапан разгрузочный с пилотным управлением от внешней линии, Dy 25 мм, Pn 16 МПа, для больших расходов.
• Комбинированный клапан (разгрузка+предохранительный), Dy 12 мм, Pn 35 МПа, для упрощения схемы.

Выбор зависит от конкретной гидросхемы, требуемого расхода и давления.

Условное обозначение

Экономические выгоды

Основная экономическая выгода от внедрения гидроклапана КХД 16-320 — существенное снижение энергопотребления насосным агрегатом. Перевод насоса на холостой ход до 80-90% времени работы вместо постоянной нагруженной подачи сокращает расход электроэнергии на 20-40%. Это напрямую снижает эксплуатационные расходы. Кроме того, уменьшается износ насоса и нагрев рабочей жидкости, что ведёт к росту общего ресурса оборудования, сокращению простоев на ремонт и замену. Инвестиции в качественный гидроклапан КХД 16-320 окупаются обычно за первые несколько месяцев эксплуатации за счёт экономии на электричестве и обслуживании.

Изображения

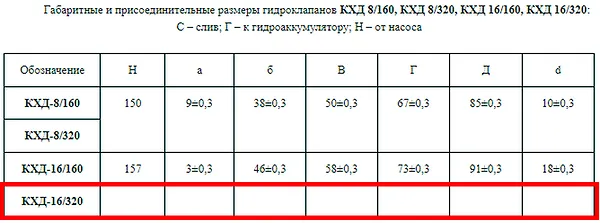

Габаритные и присоединительные размеры

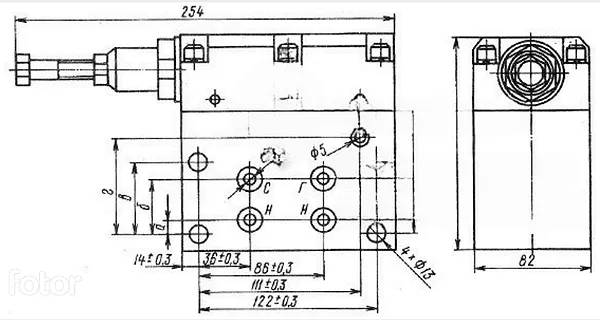

Гидроклапан КХД 16-320 имеет стыковое (плитное) монтажное исполнение. Это означает, что устройство устанавливается непосредственно на плоскую монтажную поверхность (плиту) с помощью шпилек или болтов, проходящих через сквозные отверстия в «ушах» корпуса. Основные габариты устройства: длина 254 мм (включая «уши» крепления), ширина 82 мм и высота 157 мм. Присоединительные размеры подвода и отвода рабочей жидкости определяются комбинацией отверстий и каналов, выполненных в этой монтажной плите согласно чертежу. Стандартные линии подключаются резьбовыми штуцерами или фланцами к соответствующим отверстиям в плите.

Такое исполнение обеспечивает компактность установки в блоки управления и удобство обслуживания – для демонтажа клапана достаточно открутить крепёж, не разбирая трубопроводы. Важно обеспечить чистоту и плоскостность монтажной поверхности, а также использовать штатные уплотнения для предотвращения утечек в местах стыка.

Примеры заказа

Модель КХД-16/320 УХЛ4 — гидроклапан разгрузочный автоматический с условным проходом 16 мм на давление 32 МПа, климатическое исполнение УХЛ, категория размещения 4.

Модель КХД-16/320 — аналогичное изделие, без указания климатического исполнения в заказе (стандартное).

Модель КХД 16-320 с ЗИП — заказ самого клапана вместе с оригинальным ремонтным комплектом.

Адаптация к российским условиям

Гидроклапан КХД 16-320 от бренда Гидромаш адаптирован для эксплуатации в широком диапазоне климатических и производственных условий России и стран СНГ. Это выражается в использовании материалов, совместимых с отечественными гидравлическими маслами, соответствующими ГОСТ (И-30, И-40, ВМГЗ и др.), и конструктивной прочности, рассчитанной на работу в условиях нестабильных электросетей и сезонных температурных перепадов. Оборудование готово к эксплуатации на объектах ЖКХ и в промышленности РФ и СНГ, где надёжность и ремонтопригодность являются ключевыми требованиями.

Работа в экстремальных условиях

Конструкция гидроклапана КХД 16-320 при применении специальных исполнений (морозостойкие уплотнения, определённые марки стали) теоретически способна функционировать при температурах окружающего воздуха до –40°C и кратковременно при повышенных (до +100°C в зоне). Критическим фактором остаётся вязкость рабочей среды — при низких температурах требуется использование всесезонных или арктических масел. Совместимость с отечественными рабочими жидкостями по ГОСТ, заложенная в конструкцию, является преимуществом. Простая конструкция и возможность обслуживания с минимальным набором инструментов позволяют проводить диагностику и замену уплотнений даже в необорудованных, «полевых» условиях.

Возможность работы на Марсе или Луне

Если говорить чисто гипотетически, то гидроклапан КХД 16-320 мог бы претендовать на место в марсианской или лунной миссии, но с серьёзными оговорками. На Марсе среднее давление атмосферы около 0.6 кПа (против 100 кПа на Земле), а температуры колеблются от –140°C до +20°C. Для работы в таком вакууме потребовалась бы полная герметизация от внешних утечек, а главное — замена рабочей жидкости на специальную, не замерзающую и не испаряющуюся в условиях низкого давления (например, специальный кремнийорганический состав). Невероятный запас прочности по давлению (32 МПа) был бы избыточен, зато надёжность механической части и неприхотливость пригодились бы. Так что, в специальном исполнении для инопланетного хладагента, наш земной «трудяга» гидроклапан КХД 16-320 теоретически мог бы управлять давлением в системах жизнеобеспечения или роверов.

Часто задаваемые вопросы

Как настроить давление срабатывания гидроклапана КХД 16-320?
Настройка выполняется вращением регулировочного винта с шестигранной головкой, расположенного на корпусе клапана. Вращение по часовой стрелке увеличивает давление срабатывания (и верхний, и нижний пределы). После настройки винт фиксируется контргайкой. Настройку следует проводить при работающей системе, контролируя давление по манометру.

С какой точностью клапан поддерживает давление?
Точность поддержания давления разгрузки зависит от качества изготовления и состояния клапана. У нового исправного гидроклапана КХД 16-320 гистерезис (разница между давлением включения и выключения) обычно находится в пределах 5-10% от настроенного значения. На точность влияет чистота рабочей жидкости и стабильность её температуры.

Осуществляется ли доставка гидроклапана КХД 16-320 в мой город?
Да, мы осуществляем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна быстрая отгрузка со складов в ключевых логистических хабах: Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки и стоимость доставки уточняйте у менеджера после оформления заказа.

Предоставляется ли гарантия на гидроклапан КХД 16-320?
Да, на всё оборудование бренда Гидромаш, включая гидроклапан КХД 16-320, предоставляется гарантия от производителя сроком 12 (двенадцать) месяцев с момента отгрузки. Гарантия распространяется на отсутствие заводских дефектов материалов и изготовления при соблюдении условий транспортировки, хранения и эксплуатации, указанных в документации.

Почему выбирают «Гидромаш»

Выбирая Гидромаш, вы получаете надёжное и проверенное временем гидравлическое оборудование, адаптированное для работы в отечественных условиях. Мы предлагаем купить гидроклапан КХД 16-320 оригинального производства с гарантией 12 месяцев. Для вашего удобства организована возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет минимизировать сроки поставки. Наши логистические партнёры обеспечат оперативную доставку заказа в любой регион России и страны СНГ. Чтобы заказать гидроклапан КХД 16-320 или уточнить актуальную цену и наличие, свяжитесь с нашими менеджерами.
