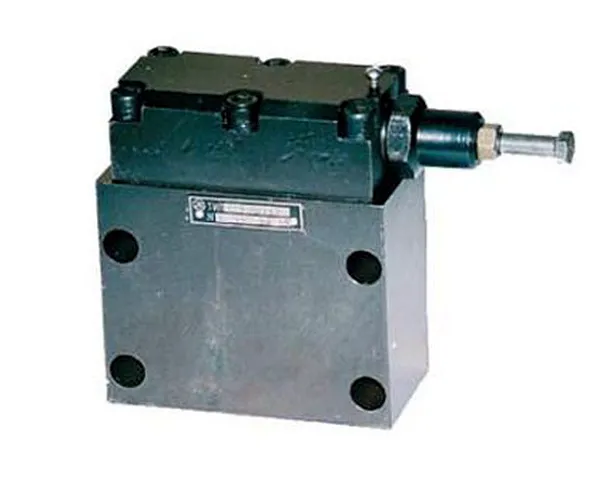

Гидроклапан КХД 32-160

Гидроклапан КХД 32-160 — это автоматическое разгрузочное устройство для гидросистем с переменной нагрузкой. Обеспечивает переключение насоса в режим холостого хода при достижении заданного давления, экономя энергию и продлевая срок службы оборудования. Отличается надёжностью, долгим ресурсом и простотой обслуживания в промышленных условиях России и стран СНГ.

Описание и назначение

Гидроклапан КХД 32-160 представляет собой компактный и высокоэффективный узел, предназначенный для автоматического управления работой насоса в комплекте с гидроаккумулятором. Он является ключевым элементом системы «насос-клапан-аккумулятор», где требуется стабилизация давления и оптимизация энергопотребления при переменной нагрузке. Этот гидроклапан КХД 32-160 призван решать задачи по компенсации пиковой мощности, плавному сбросу давления и предотвращению гидроударов, возникающих при резком изменении расхода рабочего тела.

Применение гидроклапана КХД 32-160 актуально для технологических процессов, где работа исполнительных механизмов носит циклический или импульсный характер. В отличие от простых предохранительных клапанов, он не просто защищает систему от аварийного давления, а активно участвует в её управлении, переводя насос на холостой ход после достижения максимального давления в аккумуляторе. Это делает гидроклапан КХД 32-160 экономически выгодным приобретением, так как снижает износ насоса и потребление электроэнергии.

Одной из ключевых технических особенностей, которую следует учитывать, выбирая гидроклапан КХД 32-160, являются его рабочие параметры: номинальное давление 16 МПа (160 бар) при максимальном расходе до 160 литров в минуту. Устройство предназначено для работы на минеральных, синтетических и биоразлагаемых маслах, соответствующих ГОСТ 17479.3, что позволяет интегрировать его в существующие отечественные гидросистемы.

Вес, габариты, код ТН ВЭД, ГОСТ

Минимизируйте износ, максимизируйте эффективность

Представьте, что у вас есть умный помощник, который, как только вы наполнили чайник до краёв, тут же выключает воду и ставит его на подогрев только тогда, когда уровень падает. Именно так работает гидроклапан КХД 32-160, только в вашей гидросистеме, экономя энергию насоса и его ресурс.

Технические характеристики

Принцип работы

Принцип функционирования гидроклапана КХД 32-160 основан на действии давления рабочей жидкости на управляющий элемент, который переключает поток. В начальном состоянии, когда давление в аккумуляторе ниже настройки, жидкость от насоса свободно проходит через обратный клапан, встроенный в узел, и заполняет гидроаккумулятор. Это нормальный рабочий режим системы.

При достижении заданного давления, которое настраивается винтом с шестигранной головкой, усилие на поршне или золотнике управляющего модуля преодолевает сопротивление настройной пружины. В этот момент проход к аккумулятору перекрывается, а линия после клапана соединяется со сливом в бак. Давление на выходе насоса падает, и он автоматически переключается на холостой ход. Таким образом, гидроклапан КХД 32-160 обеспечивает энергосберегающий режим работы.

Когда в результате работы исполнительных механизмов давление в аккумуляторе снижается ниже порога срабатывания, механизм гидроклапана КХД 32-160 под действием пружины возвращается в исходное положение. Магистраль от насоса к аккумулятору вновь открывается, жидкость начинает его подпитывать, а система возвращается в рабочий цикл. Важно, чтобы настройка давления срабатывания проводилась квалифицированным персоналом с использованием калиброванных манометров.

Предупреждение для монтажников

Типичной ошибкой при установке гидроклапана КХД 32-160 является игнорирование герметичности подводящих и сливных линий. Даже небольшая течь во внешней обвязке может имитировать постоянный расход, не давая давлению достичь порога срабатывания. В результате насос будет работать непрерывно, быстро теряя ресурс. Перед вводом в эксплуатацию всегда проверяйте герметичность всей системы.

Температурный режим и срок службы

Гидроклапан КХД 32-160 рассчитан на стабильную работу в широком температурном диапазоне от -40°C до +40°C, что соответствует требованиям большинства регионов России и стран СНГ. Низкие температуры и качество рабочей среды напрямую влияют на ресурс устройства. Использование некондиционных или несоответствующих вязкостных характеристик масел может привести к залипанию подвижных элементов и повышенному износу уплотнений.

При соблюдении регламента технического обслуживания и применении рекомендованных рабочих жидкостей типовой срок службы гидроклапана КХД 32-160 составляет не менее пяти лет. На это влияют параметры чистоты рабочей жидкости (уровень загрязнения), стабильность давления в системе, отсутствие аномальных гидроударов и корректность начальной настройки.

Область применения

Автоматический разгрузочный клапан КХД 32-160 находит широкое применение в различных отраслях промышленности благодаря своей надёжности и способности стабилизировать работу гидросистем. В машиностроении и автомобильной промышленности он используется в прессах и ковочных молотах для компенсации ударных нагрузок. Горнодобывающая промышленность и нефтегазовая отрасль применяют его в гидроприводах буровых установок, глубоководных манипуляторов и других механизмах с переменным циклом.

В металло- и деревообработке клапан незаменим в литьевых машинах и раскроечных прессах, где требуется кратковременная максимальная подача энергии. В химической и текстильной промышленности он обеспечивает плавную работу гидроцилиндров дозирующих установок. В строительстве и ЖКХ гидроклапан КХД 32-160 используется в системах гидравлических подъёмников для колодцев и очистных сооружений, а также в автокранах и экскаваторах.

Современные технологии

Гидроклапан КХД 32-160, как и всё современное промышленное оборудование, подготовлен к интеграции в концепцию Industry 4.0. На базовый узел могут быть установлены датчики давления и положения, а данные с них передаваться на ПЛК или в облако для мониторинга и предиктивной диагностики. Это позволяет не только контролировать состояние элемента в режиме реального времени, но и прогнозировать необходимость обслуживания, предотвращая внезапные остановки производства.

Обслуживание и ремонт

Для продления срока службы и поддержания работоспособности гидроклапана КХД 32-160 необходимо соблюдать регламент планово-предупредительных работ. Рекомендуется регулярно проверять давление срабатывания, проводить визуальный контроль на предмет внешних подтёков и контролировать качество рабочей жидкости в системе по уровню загрязнённости. При появлении первых признаков нестабильной работы (несвоевременное срабатывание, «дребезг») следует провести внеплановую диагностику.

Наиболее подверженными износу элементами конструкции гидроклапана КХД 32-160 являются уплотнительные кольца в проходных каналах, седло клапана и поверхности золотника или шарика запорного элемента. Изнашивается также пружина с золотником управляющего поршня, особенно при частых циклах «зарядка-разгрузка». Это точки пристального внимания при проведении регламентных работ.

Ремкомплект или ЗИП

Для быстрого и качественного ремонта гидроклапана КХД 32-160 можно заказать штатный ремонтный комплект. Оригинальный ЗИП (запасные части, инструменты и принадлежности) от производителя включает в себя основные быстроизнашиваемые детали: комплект уплотнительных колец типоразмера 32×3,5, сменную пружину настройки, направляющую втулку и шариковый клапан с новым седлом. Оборудование подходит для самостоятельной замены силами квалифицированной ремонтной бригады на месте эксплуатации, что минимизирует простой техники.

Аналоги устройства

На рынке гидравлической аппаратуры представлены устройства, функционально схожие с КХД 32-160. При необходимости замены или поиска альтернативы можно рассмотреть варианты по основным параметрам – условному проходу и рабочему давлению:

1. Разгрузочный клапан с условным проходом 25 мм на давление 16 МПа. Отличается меньшим расходным пределом.
2. Автоматический разгрузчик на давление 32 МПа (320 бар) с проходом 32 мм. Предназначен для систем с более высоким номинальным давлением.
3. Двухлинейный разгрузочный клапан с аналогичными параметрами, но иной схемой внутреннего переключения потоков.
4. Клапан с электрогидравлическим управлением для систем с цифровой логикой управления.
5. Блочный разгрузочный клапан, встраиваемый непосредственно в гидравлический блок распределителя.

Условное обозначение

Экономические выгоды

Внедрение гидроклапана КХД 32-160 в производственную гидросистему несёт прямые экономические выгоды. Снижение времени работы насоса под нагрузкой приводит к сокращению энергопотребления на 15-20% в циклических процессах. Предотвращение гидроударов и защита аппаратуры увеличивают межремонтный интервал всего оборудования, а быстрая окупаемость (ROI) обеспечивается за счёт снижения эксплуатационных расходов и избежания затрат на внеплановый ремонт.

Изображения

Габаритные и присоединительные размеры

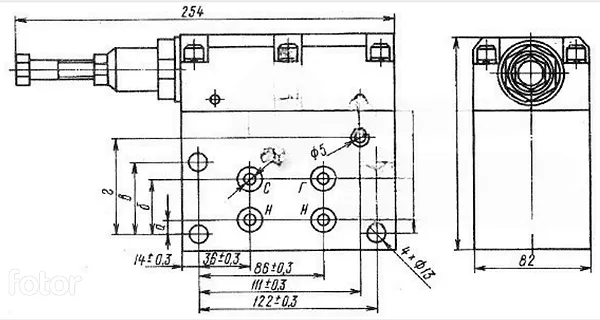

Гидроклапан КХД 32-160 имеет компактные габариты, которые позволяют устанавливать его даже в стесненных условиях гидрошкафов или на монтажных плитах станков. Общие габариты устройства составляют 254 мм по длине, 82 мм по ширине и 187 мм по высоте.

Клапан выполнен в стыковом исполнении, что подразумевает крепление к монтажной плите (гидроблоку) с помощью специальных резьбовых отверстий, расположенных на его корпусе. Уплотнение гидравлических линий обеспечивается через плоские прокладки, которые устанавливаются между торцевой поверхностью клапана и плитой. Условный проход присоединительных отверстий на плите должен соответствовать 32 мм. При монтаже необходимо обеспечить чистоту прилегающих поверхностей и равномерный момент затяжки крепежных болтов.

Примеры заказа

Гидроклапан КХД 32-160 УХЛ4 — стандартное исполнение для работы в средних климатических поясах, давление срабатывания настраивается в диапазоне до 16 МПа.

Гидроклапан КХД 32-160 с МИ (манометром для индикации) — специальное исполнение с встроенным контрольным устройством для удобства настройки и мониторинга.

Гидроклапан КХД 32-160 (комплект с крепёжом и уплотнениями) — готовый к установке комплект, включающий все необходимые элементы для быстрого монтажа.

Адаптация к российским условиям

Гидроклапан КХД 32-160 адаптирован для стабильной работы в характерных для России и стран СНГ условиях. Это включает в себя работу в широком температурном диапазоне от -40°C, совместимость с отечественными индустриальными маслами И-40А, ВМГЗ и другими по ГОСТ, устойчивость к возможным кратковременным перепадам давления в сети. Конструкция и материалы обеспечивают его надёжную эксплуатацию в промышленности и ЖКХ, где качество подготовительных работ может быть неидеальным.

Работа в экстремальных условиях

Гидроклапан КХД 32-160 рассчитан на работу в экстремальных для большинства производств условиях, главным из которых является низкая температура окружающей среды. Уплотнения, выполненные из морозостойкой резины, сохраняют эластичность и герметичность при -40°C. Устройство совместимо с зимними сортами отечественных рабочих жидкостей, что исключает загустевание и проблемы со срабатыванием. Конструкция также позволяет проводить базовую диагностику и замену уплотнений в полевых условиях без сложного инструмента.

Возможность работы на Марсе или Луне

Теоретически, при условии размещения внутри герметичного отсека с земной атмосферой и стандартным температурным режимом от -40°C до +40°C, гидроклапан КХД 32-160 мог бы исправно выполнять свои функции и на Марсе, и на Луне. Его работа не зависит от силы тяжести, а герметичность уплотнений рассчитана на удержание внутреннего давления, что может быть критично в условиях вакуума. Разумеется, потребовались бы специальные хладагенты, но сам принцип действия остался бы неизменным. Этот мысленный эксперимент лишний раз подчеркивает запас прочности и надежность конструкции.

Часто задаваемые вопросы

Какой диапазон температур эксплуатации у гидроклапана КХД 32-160?

Устройство предназначено для работы в диапазоне температур от -40°C до +40°C, что позволяет использовать его в большинстве регионов России и СНГ без дополнительных условий.

Какие рабочие жидкости рекомендованы для гидроклапана КХД 32-160?

Клапан рассчитан на все типы гидравлических масел, соответствующих ГОСТ 17479.3: минеральные (И-40А, И-Г-А и др.), синтетические и полусинтетические, а также на водно-гликолевые смеси (ВМГЗ).

Как часто нужно обслуживать гидроклапан КХД 32-160?

Рекомендуется проводить плановый осмотр и проверку функциональности каждые 6 месяцев, а также в рамках общего ТО гидросистемы. Замена уплотнений ремкомплекта показана в среднем каждые 18-24 месяца.

Возможна ли доставка гидроклапана КХД 32-160 в Мой город?

Да, организуем доставку в любой город России и страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан. Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге (СПб), Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.

Почему выбирают «Гидромаш»

Выбирая гидроклапан КХД 32-160, вы получаете оригинальное оборудование с полной гарантией качества от производителя Гидромаш на 24 месяца. Мы предлагаем возможность купить это надежное устройство по конкурентной цене и обеспечиваем его быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. С нами вы можете заказать доставку не только по всей России, но и в страны СНГ — Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Наши технические специалисты всегда готовы помочь с подбором, консультацией по монтажу и дальнейшим обслуживанием, чтобы ваш бизнес работал без сбоев.
