Пневмораспределитель В63-13А УХЛ4 В63-13А - с двухсторонним ПУ (Ду=10мм, К3/8")

Пневмораспределитель В63-13А УХЛ4 — это четырёхлинейный двухпозиционный механизм с пневматическим двусторонним управлением, предназначенный для коммутации потоков сжатого воздуха в промышленных пневмосистемах. Устройство отличается высокой надёжностью и долговечностью, обеспечивая точное перераспределение воздушных линий в условиях экстремальных температур и запылённости.

Описание и назначение

Пневмораспределитель В63-13А УХЛ4 представляет собой ключевой элемент в системах промышленной пневмоавтоматики, где требуется быстрая и безотказная коммутация сжатого воздуха. Основное назначение устройства — управление исполнительными механизмами (пневмоцилиндрами, пневмомоторами, захватами) путём перераспределения потоков рабочей среды по заданным каналам.

Конструкция пневмораспределителя В63-13А УХЛ4 основана на использовании плоского золотника, перемещающегося по прецизионно обработанной плите. Такое решение минимизирует утечки и обеспечивает стабильность работы даже при частых переключениях и высоких нагрузках. Уникальная схема двустороннего пневматического управления позволяет мгновенно реагировать на управляющие сигналы без задержек, что критично для синхронизированных технологических процессов.

В отличие от многих аналогов, пневмораспределитель В63-13А УХЛ4 от бренда Гидромаш обладает увеличенной пропускной способностью при компактных габаритных размерах. Номинальное рабочее давление составляет 0,63 МПа (6,3 бар), а минимальное давление управления — всего 0,16 МПа, что делает устройство энергоэффективным и совместимым с различными источниками сжатого воздуха.

Вес, габариты, код ТН ВЭД, ГОСТ

Почему этот распределитель не боится северных морозов?

Если бы у пневмораспределителя В63-13А УХЛ4 был девиз, то он звучал бы так: «Работаю там, где другие мёрзнут». Благодаря специальным уплотнениям и материалу корпуса устройство сохраняет работоспособность даже при -60°C, что позволяет использовать его на Крайнем Севере без дополнительного подогрева.

Технические характеристики

Принцип работы

Пневмораспределитель В63-13А УХЛ4 функционирует по принципу золотникового переключения. Внутри корпуса расположен плоский золотник, который под действием управляющего давления перемещается между двумя позициями. При подаче давления в управляющий канал (12) золотник смещается в позицию «А», при этом канал питания (1) соединяется с рабочим выходом (2), а выход (4) соединяется с атмосферным каналом (5).

При подаче управляющего давления в противоположный канал (14) золотник перемещается в позицию «Б», происходит обратная коммутация: питание (1) соединяется с выходом (4), а выход (2) — с атмосферой. Таким образом, пневмораспределитель В63-13А УХЛ4 обеспечивает попеременную подачу воздуха к двум полостям исполнительного механизма, что позволяет реализовать реверсивное движение.

Важной особенностью работы данного пневмораспределителя является зависимость скорости переключения от давления и расхода управляющего воздуха. При давлении управления выше 0,16 МПа переключение происходит практически мгновенно, что обеспечивает высокую динамику системы. Для корректной эксплуатации необходимо поддерживать чистоту рабочей среды в соответствии с 10-м классом загрязнённости по ГОСТ 17433-80.

Двустороннее пневматическое управление делает пневмораспределитель В63-13А УХЛ4 особенно надёжным: в случае потери давления с одной стороны, устройство сохраняет последнюю позицию, предотвращая несанкционированные движения исполнительных органов.

Как избежать раннего износа уплотнений?

Самая распространённая ошибка при монтаже пневмораспределителя В63-13А УХЛ4 — установка без предварительной продувки пневмолинии. Частицы окалины, песок или стружка, оставшиеся в трубах, быстро разрушают прецизионную поверхность плиты и уплотнения золотника. Перед подключением всегда продувайте линию сжатым воздухом в течение 30 секунд — это продлит ресурс устройства в несколько раз.

Температурный режим и срок службы

Пневмораспределитель В63-13А УХЛ4 рассчитан на эксплуатацию в широком диапазоне температур: от -60°C до +50°C. Такой запас по холоду позволяет использовать устройство в неотапливаемых цехах, на открытых площадках и в условиях Крайнего Севера. При отрицательных температурах применяются специальные морозостойкие уплотнения, сохраняющие эластичность и герметичность.

На срок службы пневмораспределителя В63-13А УХЛ4 напрямую влияет качество рабочей среды и соблюдение температурных ограничений. При использовании воздуха, очищенного согласно 10-му классу, и наличии масляного тумана для смазки трущихся пар, устройство отрабатывает не менее 10 миллионов циклов. Средняя наработка на отказ составляет 2,5 миллиона циклов, что при максимальной частот

Область применения

Пневмораспределитель В63-13А УХЛ4 широко применяется в различных отраслях промышленности, где используется пневматический привод. К таким отраслям относятся: машиностроение, автомобильная промышленность, горнодобывающая промышленность, нефтегазовая отрасль, металлообработка, деревообработка, химическая промышленность, текстильная промышленность, строительство, ЖКХ.

В машиностроении пневмораспределитель В63-13А УХЛ4 управляет зажимными патронами, подающими механизмами и манипуляторами станков. В автомобильной промышленности он используется в сборочных конвейерах и испытательных стендах. В горнодобывающей отрасли устройство применяется в системах управления вентиляционными заслонками и предохранительными клапанами. В ЖКХ пневмораспределители задействованы в системах автоматического регулирования тепловых пунктов и водоподготовки.

Современные технологии

Пневмораспределитель В63-13А УХЛ4 может быть интегрирован в системы Industry 4.0 и IoT. Установка датчиков положения золотника и давления позволяет в реальном времени мониторировать состояние устройства и прогнозировать необходимость обслуживания. Управление через ПЛК (программируемый логический контроллер) обеспечивает точную синхронизацию с другими элементами автоматизированной линии, включая коботы (коллаборативные роботы). Таким образом, пневмораспределитель становится частью «умной» фабрики, где все процессы оптимизированы и предсказуемы.

Обслуживание и ремонт

Пневмораспределитель В63-13А УХЛ4 не требует частого обслуживания благодаря своей надёжной конструкции. Основные мероприятия по обслуживанию включают периодический визуальный контроль на предмет утечек и проверку чистоты рабочего воздуха. Раз в полгода рекомендуется очищать внешние поверхности от пыли и загрязнений.

Для продления срока службы пневмораспределителя В63-13А УХЛ4 важно своевременно заменять быстроизнашиваемые детали: уплотнительные кольца золотника и поршневые уплотнения. Их ресурс, в зависимости от интенсивности работы, составляет от 500 тысяч до 1 миллиона циклов. Также со временем может потребоваться притирка золотника и плиты при появлении заметных задиров.

В случае выхода устройства из строя возможен ремонт с использованием оригинальных запасных частей. Рекомендуется обращаться в сервисные центры производителя для проведения квалифицированного ремонта, так как неправильная разборка может привести к нарушению герметичности.

Ремкомплект или ЗИП

Для пневмораспределителя В63-13А УХЛ4 доступен оригинальный ремонтный комплект (ЗИП), включающий все необходимые быстроизнашиваемые детали: уплотнительные кольца золотника (2 шт.), поршневые уплотнения (2 шт.), возвратные пружины (при наличии), направляющие втулки и крепёжные элементы. Использование оригинального ЗИП гарантирует восстановление рабочих параметров устройства и соответствие техническим требованиям. Приобрести ремкомплект можно отдельно или вместе с заказом распределителя.

Аналоги устройства

Аналогами пневмораспределителя В63-13А УХЛ4 по функционалу и характеристикам могут служить следующие устройства (обобщённые модели):

1. Пневмораспределитель 4/2 с электромагнитным управлением, 10 мм, Kv=1,8 м³/мин, давление до 0,6 МПа.
2. Распределитель золотниковый пневматический с ручным управлением, 12 мм, 0,63 МПа, резьба G1/2".
3. Пневмораспределитель с механическим управлением (роликовым толкателем), 10 мм, 0,4-0,8 МПа, Kv=2,0 м³/мин.
4. Распределитель с пневмоуправлением и пружинным возвратом, 1/4", 0,2-0,7 МПа, частота до 200 циклов/мин.
5. Пневмораспределитель миниатюрный для компактных систем, 6 мм, 0,3-0,6 МПа, Kv=0,8 м³/мин.
6. Распределитель высокочастотный для динамичных систем, 10 мм, до 500 циклов/мин, давление 0,5 МПа.

Условное обозначение

Экономические выгоды

Использование пневмораспределителя В63-13А УХЛ4 позволяет значительно снизить простои оборудования благодаря его высокой надёжности и ремонтопригодности. Увеличенный ресурс (10 миллионов циклов) уменьшает частоту замен, а энергоэффективность (низкое давление управления) сокращает потребление сжатого воздуха. В итоге общая стоимость владения снижается, а окупаемость (ROI) оборудования ускоряется уже в первые месяцы эксплуатации.

Изображения

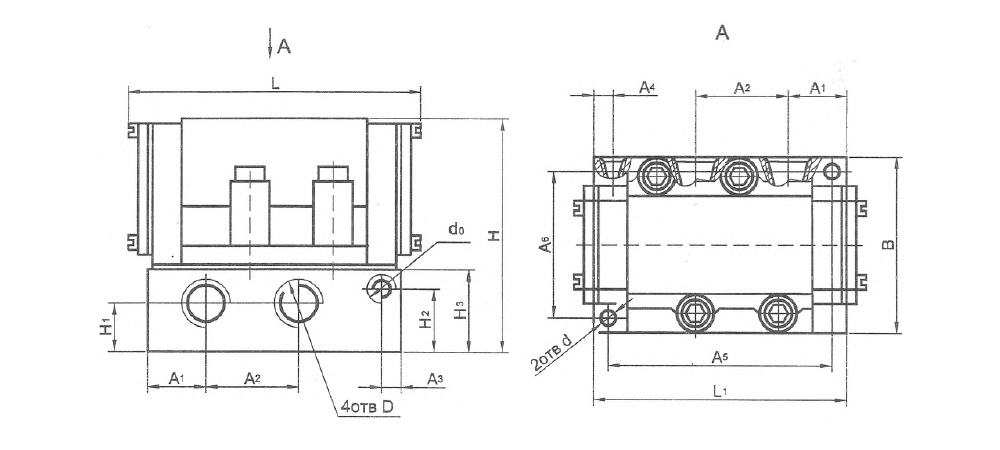

Габаритные и присоединительные размеры

Пневмораспределитель В63-13А УХЛ4 имеет компактные габариты: длина 122 мм, ширина 72 мм, высота 89,5 мм. Присоединение к пневмолиниям осуществляется через резьбовые отверстия с резьбой К 3/8" (коническая трубная резьба по ГОСТ 6111-52). Для монтажа используется ключ на 22 мм. При установке в ограниченном пространстве следует учитывать необходимость доступа к управляющим штуцерам (каналы 12 и 14) для подключения управляющих линий.

Примеры заказа

Пример 1: Пневмораспределитель В63-13А УХЛ4-1 — базовая комплектация, резьба К 3/8", 10 мм, для работы в условиях умеренного климата.

Пример 2: Пневмораспределитель В63-13а УХЛ4-2 с дополнительным монтажным кронштейном для крепления на вертикальной поверхности.

Пример 3: Комплект из двух пневмораспределителей В63-13а УХЛ4 с установленными быстросъёмными разъёмами для ускоренного монтажа.

Адаптация к российским условиям

Пневмораспределитель В63-13А УХЛ4 специально адаптирован для работы в условиях России и стран СНГ: он рассчитан на широкий диапазон температур (от -60°C до +50°C), совместим с отечественными маслами для пневмосистем по ГОСТ, устойчив к нестабильному качеству электропитания (при использовании с электропневматическими преобразователями) и готов к эксплуатации в суровых условиях промышленных предприятий и объектов ЖКХ.

Работа в экстремальных условиях

Пневмораспределитель В63-13А УХЛ4 сохраняет работоспособность при экстремально низких температурах (до -60°C) и повышенной запылённости, что позволяет использовать его на открытых горных работах, в арктических регионах и на Севере. Устройство совместимо с отечественными рабочими жидкостями (индустриальные масла по ГОСТ), а его конструкция позволяет проводить быструю диагностику и замену уплотнений даже в полевых условиях, минимизируя простой оборудования.

Возможность работы на Марсе или Луне

Хотя пневмораспределитель В63-13А УХЛ4 предназначен для земных условий, его конструктивная надёжность и герметичность теоретически позволяют ему функционировать на Марсе или Луне. При условии подачи сжатого газа (например, углекислого газа на Марсе) и поддержания температуры в диапазоне от -60°C до +50°C, устройство могло бы управлять механизмами марсоходов или лунных станций. Запас прочности и морозостойкость делают его отличным кандидатом для внеземных миссий.

Часто задаваемые вопросы

Можно ли купить пневмораспределитель В63-13А УХЛ4 с доставкой в мой город?
Да, мы осуществляем доставку по всей России (включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки доставки зависят от региона и составляют от 2 до 7 дней.

Какая гарантия предоставляется на пневмораспределитель В63-13А УХЛ4?
Производитель предоставляет гарантию 12 месяцев с момента отгрузки при условии соблюдения правил эксплуатации, указанных в паспорте изделия.

Какой ресурс у пневмораспределителя В63-13А УХЛ4 и от чего он зависит?
Полный ресурс устройства составляет не менее 10 миллионов циклов, а наработка на отказ — 2,5 миллиона циклов. Ресурс зависит от чистоты рабочего воздуха (должен соответствовать 10-му классу по ГОСТ 17433-80), наличия масляного тумана и соблюдения температурного режима.

Можно ли самостоятельно заменить уплотнения в пневмораспределителе В63-13А УХЛ4?
Да, замена уплотнений возможна собственными силами при наличии ремонтного комплекта и базовых навыков. Однако для сохранения гарантии рекомендуется обратиться в авторизованный сервисный центр.

Почему выбирают «Гидромаш»

Пневмораспределитель В63-13А УХЛ4 от компании Гидромаш — это гарантия качества и надёжности. Вы можете купить оригинальное оборудование с гарантией 12 месяцев, а также заказать быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы обеспечиваем оперативную доставку по России и странам СНГ. Заказывая у нас, вы получаете не только выгодную цену, но и техническую поддержку на всех этапах эксплуатации. Свяжитесь с нами, чтобы оформить заказ на пневмораспределитель В63-13А УХЛ4 уже сегодня!

Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
