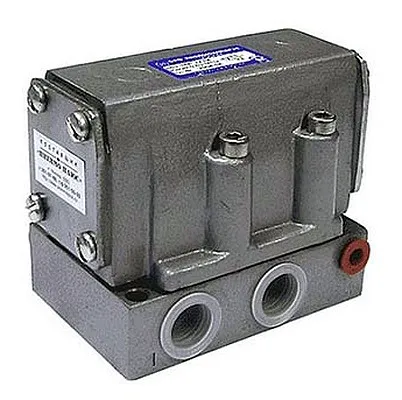

Пневмораспределитель В63-25А УХЛ4 В63-25А - с односторонним ПУ (Ду=20мм, К3/4")

Пневмораспределитель В63-25А УХЛ4 — высоконадежное четырехлинейное двухпозиционное устройство для точного переключения потоков сжатого воздуха в промышленных системах автоматизации. Основные преимущества модели включают конструкцию с односторонним пневмоуправлением и пневматическим возвратом золотника, что обеспечивает безотказность при высоких циклических нагрузках и оптимальное распределение потоков без вибраций.

Описание и назначение

Пневмораспределитель В63-25А УХЛ4 является ключевым исполнительным элементом в контурах промышленной пневмоавтоматики. Это четырехлинейное двухпозиционное устройство, спроектированное для точной коммутации потоков сжатого воздуха, очищенного до 10 класса по ГОСТ 17433—80. Его основная задача — обеспечить надежное и быстрое перераспределение рабочей среды в пневмоприводах станков, автоматических линиях, упаковочном и сборочном оборудовании.

Отличительной особенностью данного пневмораспределителя В63-25А УХЛ4 является использование проверенной технологии «плоский золотник-плита». Прецизионно обработанные поверхности обеспечивают минимальные утечки и высокую цикличность работы — до 250 срабатываний в минуту. В отличие от моделей с пружинным или двухсторонним управлением, пневмораспределитель В63-25А УХЛ4 оснащен односторонним пневмоуправлением и пневматическим возвратом, что делает его оптимальным решением для систем с ограниченным пространством и требованиями к минимальному количеству исполнительных устройств.

Номинальное рабочее давление для этого пневмораспределителя составляет до 0,63 МПа, что позволяет ему эффективно работать в широком спектре промышленного оборудования. При выборе пневмораспределителя В63-25А УХЛ4 инженеры ценят его надежность, высокую пропускную способность (до 5,0 м³/мин) и долгий срок службы, что делает его выгодным вложением в стабильность производства.

Вес, габариты, код ТН ВЭД, ГОСТ

Сердце пневматического контура

Как опытный диспетчер управляет потоками на сложной железнодорожной развязке, так и пневмораспределитель В63-25А УХЛ4 без суеты и ошибок направляет сжатый воздух по нужным магистралям вашей пневмосистемы. Его надежность — залог чёткого ритма работы всего оборудования.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя В63-25А УХЛ4 основан на линейном перемещении плоского золотника относительно стационарной плиты с каналами. Управляющий сигнал в виде сжатого воздуха подается в специальный канал управления, смещая поршень с закрепленным на нем золотником из исходного положения в рабочее. Это движение открывает и закрывает комбинации каналов, перенаправляя основной поток воздуха от источника питания к заданному исполнительному устройству.

При снятии управляющего сигнала золотник возвращается в исходное положение за счет действия пневматического механизма возврата, использующего давление основной магистрали или отдельного источника. В одном из положений пневмораспределителя В63-25А УХЛ4 питание подается на один выходной порт, а второй связан с атмосферой для сброса давления. Переключение в другое положение меняет эту конфигурацию, обеспечивая реверсивное движение пневмоцилиндра или срабатывание другого пневмоаппарата. От качества обработки рабочих поверхностей золотника и плиты, а также от чистоты рабочего воздуха напрямую зависят точность позиционирования и долговечность распределителя.

Ошибка при монтаже, которую легко избежать

Типичная ошибка — подключение пневмораспределителя В63-25А УХЛ4 к сети без установки фильтра-влагоотделителя и лубрикатора. Даже незначительные примеси влаги и абразивные частицы в воздухе резко сокращают ресурс прецизионной пары «золотник-плита». Обязательно комплектуйте устройство системами подготовки воздуха!

Температурный режим и срок службы

Температурный режим эксплуатации пневмораспределителя В63-25А УХЛ4 ограничен климатическим исполнением УХЛ4 и составляет от +1°C до +40°C. Работа в этом диапазоне гарантирует сохранение герметичности всех уплотнений и оптимальную вязкость смазки. Выход за указанные пределы, особенно в сторону отрицательных температур, может привести к замерзанию конденсата в каналах и повреждению механизма.

Срок службы устройства в значительной степени зависит от качества рабочей среды и соблюдения температурного режима. При использовании чистого, осушенного воздуха с распыленным маслом пневмораспределитель В63-25А УХЛ4 демонстрирует высокий ресурс. Его 90%-ная наработка до отказа составляет не менее 2,5 миллионов циклов, а полный ресурс превышает 10 миллионов срабатываний. Регулярное техническое обслуживание позволяет полностью реализовать этот потенциал.

Область применения

Пневмораспределитель В63-25А УХЛ4 находит применение в самых разных отраслях промышленности, где требуется надежное и быстрое управление пневмоприводами. В машиностроении и автомобильной промышленности он управляет зажимными, подающими и позиционирующими механизмами на станках и автоматических линиях. В металлообработке и деревообработке используется в приводе инструмента, зажимах и системах удаления стружки. Химическая и текстильная промышленность применяют его для управления клапанами, затворами и механизмами упаковки.

В горнодобывающей промышленности и нефтегазовой отрасли (на оборудовании, размещенном в отапливаемых помещениях) пневмораспределитель В63-25А УХЛ4 может использоваться в системах управления заслонками, продувки и безопасности. В строительстве и ЖКХ он участвует в работе пневматических систем управления узлами инженерных коммуникаций и диспетчеризации. Широкий условный проход (Ду 20 мм) делает его особенно востребованным в системах с высоким расходом воздуха.

Современные технологии

Интеграция пневмораспределителя В63-25А УХЛ4 в концепцию Industry 4.0 открывает новые горизонты. Оснащенные датчиками положения золотника и расхода, такие устройства передают данные на ПЛК и в облачные системы IoT, обеспечивая предиктивную аналитику. Это позволяет прогнозировать износ, планировать обслуживание и предотвращать простои. В связке с коботами (коллаборативными роботами) они становятся частью гибких автоматизированных ячеек, где пневматика обеспечивает силовые действия, а электроника — точный контроль.

Обслуживание и ремонт

Обслуживание пневмораспределителя В63-25А УХЛ4 направлено на поддержание чистоты рабочей среды и своевременную замену изнашиваемых элементов. Регламентное ТО рекомендуется проводить каждые 500 000 циклов работы. Оно включает визуальный осмотр, проверку на предмет внешних повреждений и герметичности, а также контроль плавности хода золотника. Важнейшим условием долгой службы является обеспечение качества воздуха на входе в соответствии с ГОСТ 17433—80.

Большинство ремонтных операций сводится к замене резинотехнических изделий (РТИ). При износе или повреждении основных деталей, таких как золотник или плита, требуется более сложный ремонт с притиркой поверхностей или их полной заменой. Своевременное обслуживание предотвращает катастрофический износ и сохраняет высокую ремонтопригодность устройства.

Ремкомплект или ЗИП

Оригинальный ремонтный комплект (ЗИП) для пневмораспределителя В63-25А УХЛ4 включает все быстроизнашиваемые детали, необходимые для восстановления работоспособности. В стандартный набор входят: комплект уплотнительных колец (манометрических и динамических) из нитрильного каучука, уплотнения поршня управления, при необходимости — притирочная плита и плоский золотник. Также в ремкомплект могут входить возвратные пружины (если актуально для других исполнений), направляющие втулки и крепежные элементы. Заказ оригинального ЗИП гарантирует идеальную совместимость деталей и восстановление заводских характеристик распределителя.

Аналоги устройства

В различных пневмосистемах могут применяться устройства с близким функционалом и присоединительными размерами. Среди аналогов по принципу действия и условному проходу можно выделить следующие типы: 1) Распределитель с двухсторонним пневмоуправлением на Ду 20 мм — для схем с управлением из двух точек. 2) Распределитель с пружинным возвратом золотника на Ду 16-20 мм — где требуется гарантированный возврат при пропадании управляющего давления. 3) Пятилинейые двухпозиционные распределители с дополнительным дренажным каналом. 4) Распределители с соленоидным (электромагнитным) управлением для прямого подключения к ПЛК. 5) Пропорциональные пневмораспределители для систем, требующих плавного регулирования расхода и давления. Выбор зависит от конкретной схемы управления и требований к надежности переключения.

Условное обозначение

Экономические выгоды

Инвестиция в пневмораспределитель В63-25А УХЛ4 окупается за счет минимизации производственных простоев и снижения затрат на эксплуатацию. Его высокий ресурс (более 10 млн циклов) означает многолетнюю работу без замены, сокращая расходы на закупку запчастей. Надежность схемы с пневматическим возвратом уменьшает риск аварийных остановок, а совместимость с современными системами контроля позволяет оптимизировать энергопотребление пневмосистемы, напрямую влияя на ROI всего оборудования.

Изображения

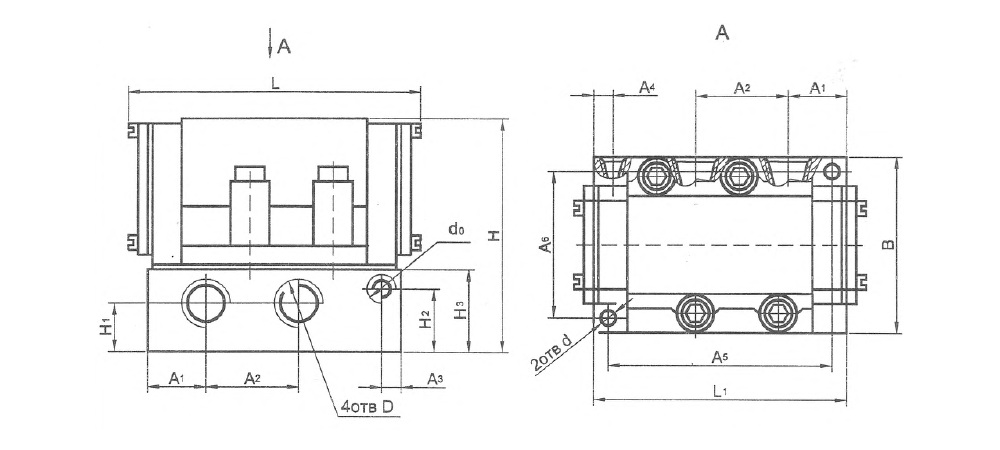

Габаритные и присоединительные размеры

Габариты пневмораспределителя В63-25А УХЛ4 составляют 145 мм в длину, 90 мм в ширину и 109 мм в высоту, что позволяет легко интегрировать его в большинство промышленных шкафов управления и пневмомодулей. Для монтажа используется резьбовое присоединение конического типа (К) размером 3/4" на основных каналах питания и выходов (условный проход 20 мм). Управляющий канал имеет резьбу К 1/8". Все присоединительные отверстия расположены на нижней плите устройства, что упрощает разводку трубопроводов и обслуживание.

Примеры заказа

Пример 1: Заказ на пневмораспределитель В63-25А УХЛ4. Данное обозначение означает базовую модель для работы в отапливаемом помещении.

Пример 2: Комплект поставки «Пневмораспределитель В63-25А УХЛ4 + ремкомплект РК-В63». Такой заказ обеспечивает и саму аппаратуру, и запас уплотнений для её будущего обслуживания.

Пример 3: Партия из 8 штук пневмораспределителей В63-25А УХЛ4 для комплектации новой автоматической линии сборки. Цена при оптовой закупке согласовывается отдельно.

Адаптация к российским условиям

Пневмораспределитель В63-25А УХЛ4 подготовлен к работе в условиях РФ и стран СНГ. Его конструкция учитывает особенности отечественных пневмосетей, включая совместимость с рабочими средами, соответствующими ГОСТ. Устройство рассчитано на эксплуатацию в закрытых, отапливаемых производственных цехах, характерных для машиностроительных и обрабатывающих предприятий по всей России. Гарантированная работоспособность при давлении от 0,25 МПа делает его устойчивым к неизбежным колебаниям в заводских магистралях.

Работа в экстремальных условиях

Для работы в экстремальных условиях, таких как неотапливаемые помещения или объекты с широким температурным перепадом, стандартный пневмораспределитель В63-25А УХЛ4 требует доработки или применения специальных исполнений. Стандартная модель рассчитана на диапазон от +1°C до +40°C. Для более низких температур требуется применение морозостойких уплотнений (например, из силикона), а также обеспечение подогрева воздуха или самого блока распределителя для предотвращения выпадения конденсата и его замерзания.

При использовании соответствующих уплотнительных материалов и при условии подачи осушенного воздуха, работоспособность устройства может быть расширена. Ключевым остается требование по чистоте рабочей среды — присутствие абразивных частиц при любой температуре губительно для прецизионных поверхностей, что определяет необходимость качественной фильтрации на входе в пневмосистему.

Возможность работы на Марсе или Луне

Если бы пневмораспределитель В63-25А УХЛ4 отправился на Марс или Луну, его главными врагами стали бы не температура и радиация (конструкция металлическая), а почти полное отсутствие атмосферного давления и пыль. Для работы ему потребовался бы герметичный кожух с земным давлением внутри, система подачи сжатого марсианского CO2 или специального газа, и сверхмощные фильтры от реголитовой пыли. Впрочем, проверенная надежность конструкции «золотник-плита» и запас прочности по давлению (0,63 МПа) дают ему теоретические шансы стать частью системы шлюзования или управления манипулятором лунной базы.

Часто задаваемые вопросы

Какой рабочий перепад давления необходим для запуска пневмораспределителя В63-25А УХЛ4?
Для корректной работы устройства минимальное рабочее давление в магистрали должно составлять 0,25 МПа (2,5 бар). Максимальное давление не должно превышать 0,63 МПа (6,3 бар). Для срабатывания управляющего элемента требуется подача давления на канал управления согласно формуле: не более 0,1 + 0,5Рпит МПа.

Можно ли купить пневмораспределитель В63-25А УХЛ4 с возможностью отгрузки со склада в моем городе?
Мы организуем быструю доставку оригинального оборудования Гидромаш по всей России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна отгрузка со складов партнеров в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.

Как часто нужно проводить ТО пневмораспределителя и в чем оно заключается?
Регламентное техническое обслуживание рекомендуется проводить после каждых 500 000 рабочих циклов. Оно включает визуальную диагностику, проверку герметичности, плавности хода и обязательную замену уплотнительных колец и манжет из ремкомплекта. Это значительно продлевает общий срок службы пневмораспределителя В63-25А УХЛ4.

Совместим ли данный распределитель с безмаслянным сжатым воздухом?
Нет, для долговечной работы пневмораспределителя В63-25А УХЛ4 требуется, чтобы сжатый воздух содержал распыленное масло для смазки трущихся пар (золотник-плита). Использование чистого, но «сухого» воздуха приведет к ускоренному износу прецизионных поверхностей и потере герметичности.

Почему выбирают «Гидромаш»

Приобретая пневмораспределитель В63-25А УХЛ4, вы делаете выбор в пользу надежности и бесперебойной работы вашего оборудования. Купить оригинальный аппарат от производителя Гидромаш — значит получить гарантию 12 месяцев и уверенность в соответствии всех технических параметров заявленным. Мы предлагаем выгодную цену и обеспечиваем быструю отгрузку: наша логистическая сеть позволяет оперативно доставить заказ со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани в любой регион России и страны СНГ. Чтобы уточнить актуальную стоимость или сделать заказ, достаточно связаться с нашими менеджерами.
