| Давление, Мпа | 0,63 |
| Вес, кг | 2,5 |
| Производимые модели | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
 |
Пневмораспределитель В63-(23)33А УХЛ4 | 10 | 0,63 | 1,4 | По запросу |
 |
Пневмораспределитель В63-(24)34А УХЛ4 | 20 | 0,63 | - | По запросу |
 |
Пневмораспределитель В63-13А УХЛ4 | - | 0,63 | 1,45 | По запросу |
 |
Пневмораспределитель В63-14А УХЛ4 | 16 | 0,63 | 1,45 | По запросу |
|
Пневмораспределитель В63-15А УХЛ4 | - | 0,63 | 2,5 | По запросу |
 |
Пневмораспределитель В63-25А УХЛ4 | 20 | 0,63 | 2,5 | По запросу |

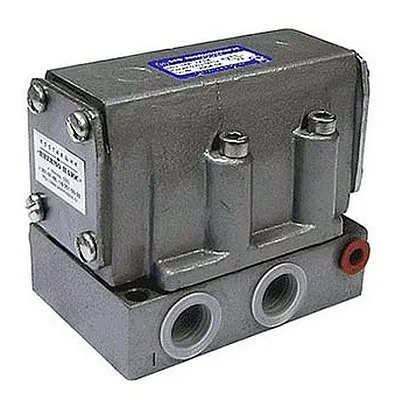

Пневмораспределитель В63-15А УХЛ4 (Гидромаш) — четырёхлинейный двухпозиционный клапан с пневматическим двухсторонним управлением, предназначенный для высокоточного перераспределения потоков сжатого воздуха в промышленных системах. Устройство обеспечивает надёжное управление циклами автоматизированного оборудования в условиях повышенной запылённости, вибраций и высокой влажности, благодаря конструкции «золотник-плита» и исполнению по ГОСТ 15150-69.
Пневмораспределитель В63-15А УХЛ4 является ключевым компонентом управления исполнительными механизмами в промышленных пневмосистемах. Его основное назначение — коммутация сжатого воздуха между каналами питания (Р), потребителей (А, В) и выхлопа (R, S) по сигналу управляющего давления.
Основное отличие этой модели от других в серии В63 — увеличенный условный проход 20 мм и присоединительная резьба К3/4", что позволяет использовать пневмораспределитель В63-15А УХЛ4 в пневмолиниях с высокой пропускной способностью. Принцип работы основан на паре «плоский золотник — плита», что обеспечивает минимальные протечки, высокую герметичность и долговечный ресурс — до 10 миллионов циклов срабатывания. Этот пневмораспределитель выбирают для магистралей, требующих высокой скорости потока и надёжности в непрерывных производственных процессах.
Если бы пневмораспределитель В63-15А УХЛ4 был человеком, он бы спокойно работал в котельной и в холодильнике одновременно. Его рабочий диапазон температур от -60°C до +40°C ставит его в ряд наиболее устойчивых пневмораспределителей на российском рынке промышленного оборудования.
| Параметр | Значение для модели В63-15А УХЛ4 |
|---|---|
| Условный проход (Ду), мм | 20 |
| Тип распределителя | Двухпозиционный, четырехлинейный (4/2) |
| Способ управления | Пневматическое двухстороннее |
| Присоединительные размеры, резьба | К3/4" (основные), К1/8" (управляющие) |
| Номинальное рабочее давление, МПа | 0,63 |
| Минимальное рабочее давление, МПа | 0,25 |
| Минимальное давление управления, МПа, не более | 0,16 |
| Пропускная способность Kv (не менее), м³/мин | 5,0 |
| Максимальная частота срабатываний, 1/мин | 250 |
| Полный 90%-ный ресурс, циклов (не менее) | 10 000 000 |
| Наработка на отказ (90%), циклов (не менее) | 2 500 000 |
| Тип рабочей среды | Сжатый фильтрованный воздух с масляным туманом |
| Диапазон рабочих температур, °C | От -60 до +40 (исполнение УХЛ4) |
| Масса, кг | 2,5 |
Принцип работы пневмораспределителя В63-15А УХЛ4 основан на точном осевом перемещении плоского золотника относительно плиты с каналами. Управление осуществляется подачей сжатого воздуха поочерёдно на торцевые поверхности золотника через сигнальные каналы диаметром К1/8".
В первой позиции золотник соединяет канал питания (1) с выходом (2), одновременно направляя поток с выхода (4) в атмосферу через канал (3). При подаче управляющего сигнала золотник переключается. Во второй позиции канал питания (1) соединяется с выходом (4), а выход (2) стравливается в атмосферу. Отсутствие возвратной пружины требует устойчивого управляющего давления для фиксации каждой позиции, что обеспечивает чёткое и стабильное срабатывание при высоких нагрузках. Надёжность работы этого пневмораспределителя обеспечивается прецизионной притиркой трущихся пар.
Самая распространённая ошибка — попытка использовать пневмораспределитель В63-15А УХЛ4 на неочищенном и несмазываемом сжатом воздухе. Грязь и влага быстро выводят из строя прецизионную пару «золотник-плита». Решение: всегда устанавливайте фильтр-влагоотделитель и маслораспылитель перед вводом воздуха в этот пневмораспределитель.
Климатическое исполнение УХЛ4 гарантирует стабильную работу пневмораспределителя в широком температурном диапазоне от -60°C до +40°C. Именно такая адаптация к суровым российским условиям делает модель В63-15А востребованной.
Срок службы изделия напрямую зависит от качества подаваемого воздуха (чистота, влажность, наличие масла) и интенсивности циклов. Производитель декларирует общий ресурс в 10 млн циклов и наработку на отказ (90%) в 2,5 млн циклов. При средней частоте срабатываний 100 раз в минуту этот пневмораспределитель прослужит более 400 дней непрерывной работы. Гарантированный срок службы устройства в годах при правильной эксплуатации составляет 10 лет.
Пневмораспределитель В63-15А УХЛ4 находит широкое применение в различных отраслях промышленности для управления пневмоцилиндрами, поворотными модулями, зажимными устройствами (патронами), пневмомоторчиками и клапанами.
Применение в отраслях: в машиностроении и автомобильной промышленности — на сборочных линиях и металлорежущих станках; в деревообработке и металлообработке — в прессах и подающих механизмах; в горнодобывающей промышленности и строительстве — в бурильных установках и механизмах управления отбойными молотками; в ЖКХ — в системах автоматизации котельных и очистных сооружений. Высокая производительность делает этот пневмораспределитель оптимальным для систем, где необходима быстрая реакция исполнительных органов на управляющий сигнал.
Пневмораспределитель В63-15А УХЛ4 является основой для построения современных автоматизированных систем в рамках концепции Industry 4.0. Оборудованный датчиками обратной связи (конечные выключатели, датчики положения золотника), он легко интегрируется с ПЛК (программируемыми логическими контроллерами), позволяя отслеживать время срабатывания и предиктивно диагностировать износ. Совместимость с системами IoT позволяет удалённо управлять оборудованием и получать уведомления о необходимости обслуживания.
Базовое обслуживание пневмораспределителя В63-15А УХЛ4 сводится к контролю качества рабочей среды и визуальному осмотру на предмет утечек. Для продления срока службы необходимо обеспечить стабильную подачу подготовленного (фильтрованного и смазываемого) воздуха.
В случае неправильной работы, которая часто проявляется в замедленном переключении или внутренних утечках, рекомендуется провести регламентное ТО с разборкой и промывкой пневмораспределителя. Более всего в конструкции подвержены износу уплотнительные кольца на золотнике и поверхность плиты каналов. Своевременная замена ремкомплекта предотвращает более серьёзные поломки.
Для быстрого восстановления работоспособности пневмораспределителя В63-15А УХЛ4 доступен оригинальный ремкомплект (ЗИП) от производителя. Состав базового ремкомплекта РК-В63-15А включает: набор уплотнительных колец для золотника и поршней управления, пружины, направляющие втулки и, в некоторых вариантах, новый золотник в сборе. Использование оригинальных запчастей гарантирует сохранение заводских характеристик давления, герметичности и ресурса после ремонта.
При выборе аналога пневмораспределителя В63-15А УХЛ4 следует ориентироваться на ключевые параметры: тип 4/2, условный проход 20 мм, пневматическое двухстороннее управление. К схожим по характеристикам устройствам можно условно отнести: распределитель с аналогичным проходом на 20 мм и соленоидным управлением, модель с присоединением на фланец для высоких расходов, компактный распределитель с интегрированными клапанами скорости, полнопроточный клапан для агрессивных сред и пропорциональный пневмораспределитель для точного позиционирования. Однако по совокупности надёжности, цены и адаптации к российским стандартам именно В63-15А УХЛ4 часто становится оптимальным выбором.
| Элемент кода | Значение (расшифровка) |
|---|---|
| В63 | Базовое обозначение серии пневмораспределителей с пневмоуправлением |
| 1 (после тире) | Способ управления — двухстороннее пневматическое |
| 5 | Условный проход 20 мм |
| А | Исполнение (конструктивное) |
| УХЛ | Климатическое исполнение (умеренный и холодный климат) |
| 4 | Категория размещения (для работы в помещениях) |
Выбор пневмораспределителя В63-15А УХЛ4 от «Гидромаш» приносит прямые экономические выгоды. Высокий ресурс (10 млн циклов) снижает затраты на частые замены и простой оборудования. Энергоэффективность, обусловленная минимальными утечками сжатого воздуха, уменьшает нагрузку на компрессоры. В итоге, низкая стоимость владения и увеличение межремонтного интервала существенно улучшают окупаемость (ROI) всего технологического участка.

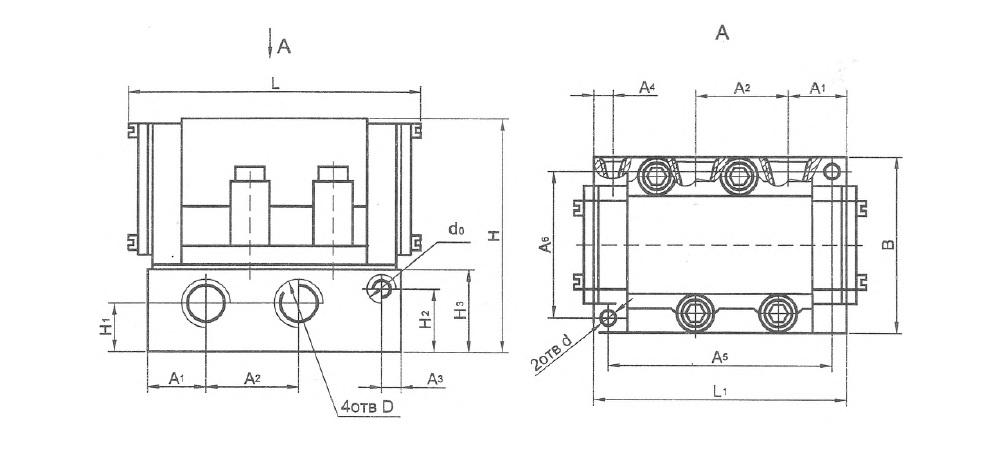

Для корректного монтажа пневмораспределителя В63-15А УХЛ4 в пневмосистему важны его присоединительные размеры. Основные подводящие и отводящие каналы имеют трубную коническую резьбу К3/4", а сигнальные каналы управления — резьбу К1/8".
Габаритные размеры: длина 145 мм, ширина 90 мм, высота 109 мм. Такая компактная конструкция позволяет устанавливать этот пневмораспределитель даже в стеснённых условиях распределительных блоков (манифолдов). При монтаже важно предусмотреть свободный доступ к управляющим штуцерам для подключения пилотных клапанов и обеспечить пространство для возможного демонтажа при обслуживании.
| Буквенное обозначение | Описание размера | Значение у модели В63-15А |
|---|---|---|
| D | Резьба основных каналов | К3/4" |
| d0 | Резьба управляющих каналов | К1/8" |
| L | Длина корпуса, мм | 145 |
| B | Ширина, мм | 90 |
| H | Высота, мм | 109 |
При заказе укажите полное и корректное обозначение пневмораспределителя. Примеры правильных формулировок запроса:
Пневмораспределитель В63-15А УХЛ4 — базовая модель для замены в существующей системе.
Пневмораспределитель В63-15А УХЛ4 с ремкомплектом — заказ для участка, где важен быстрый ремонт.
Пневмораспределитель В63-15А УХЛ4 — партия 10 шт. для комплектации производственной линии.
Пневмораспределитель В63-15А УХЛ4 полностью адаптирован к сложным эксплуатационным условиям России и стран СНГ. Он исправно работает в широком температурном диапазоне, характерном для большинства регионов, от Севера до Юга. Конструкция совместима с качеством подготовки воздуха, типичного для многих отечественных производств, и устойчива к нестабильности давления в магистралях. Это делает его идеальным выбором для модернизации ЖКХ-объектов и промышленных предприятий.
Благодаря исполнению УХЛ4 пневмораспределитель В63-15А сохраняет работоспособность при температурах от -40°C и вплоть до +40°C в отапливаемых помещениях, что покрывает большинство экстремальных климатических зон России.
Устройство рассчитано на работу со стандартными промышленными рабочими жидкостями, очищенными по ГОСТ, а его модульная конструкция позволяет проводить диагностику и замену быстроизнашиваемых деталей прямо на объекте, минимизируя простой критического оборудования.
С технической точки зрения, пневмораспределитель В63-15А УХЛ4 мог бы работать на Луне, если бы мы решили использовать там пневматику. Его рабочий диапазон температур до -60°C близок к лунным ночным условиям, а вакуумостойкость конструкции «золотник-плита» могла бы обеспечить герметичность в разреженной среде. Запас прочности этого пневмораспределителя, рассчитанного на 10 млн циклов, определённо пригодился бы для долгосрочных лунных миссий.
Какой тип управления у пневмораспределителя В63-15А УХЛ4?
Модель В63-15А УХЛ4 имеет двустороннее пневматическое управление. Для её переключения необходимо подавать сжатый воздух попеременно на два управляющих канала. Возвратная пружина отсутствует, что требует стабильного давления управления для удержания позиции.
Какие аналоги этого пневмораспределителя существуют?
К аналогам можно отнести другие модели серии В63 с иным условным проходом (10, 16 мм), а также клапаны с соленоидным управлением и теми же характеристиками по давлению и расходу. Конкретную модель-аналог поможет подобрать наш инженер.
Как продлить срок службы пневмораспределителя?
Ключевой фактор — качество сжатого воздуха. Обязательно используйте фильтр-влагоотделитель и маслораспылитель, соответствующие расходу. Регулярное обслуживание (проверка утечек, замена уплотнений в установленные сроки) также значительно продлит ресурс.
Как осуществляется доставка пневмораспределителя В63-15А УХЛ4?
Мы организуем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани.
Когда вы решаете купить пневмораспределитель В63-15А УХЛ4, выбор в пользу бренда Гидромаш является гарантией приобретения проверенного в промышленной эксплуатации оборудования. Мы предлагаем оригинальную продукцию с гарантией 12 месяцев и возможность быстрой отгрузки со складов в ключевых городах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наша логистика обеспечивает оперативную доставку по всей России и в страны СНГ. Для уточнения актуальной цены на пневмораспределитель В63-15А УХЛ4 и оформления заказа свяжитесь с нашими менеджерами через раздел Контакты.
