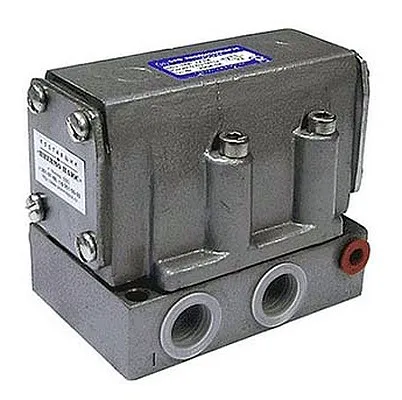

Пневмораспределитель В63-14А УХЛ4 В63-14А - с двухсторонним ПУ (Ду=16мм, К1/2")

Пневмораспределитель В63-14А УХЛ4 — это четырёхлинейный двухпозиционный клапан пневматического действия с двухсторонним управлением, предназначенный для точного распределения потоков сжатого воздуха в промышленных системах. Устройство отличается высокой надёжностью, рассчитано на номинальное давление до 0,63 МПа и оснащено резьбовым присоединением K 1/2" для лёгкого монтажа.

Описание и назначение

Пневмораспределитель В63-14А УХЛ4 является ключевым элементом в системах промышленной пневмоавтоматики. Его основное назначение — коммутация потоков сжатого воздуха, что позволяет дистанционно управлять пневмоцилиндрами, заслонками, захватами и другими исполнительными механизмами. Установка данного пневмораспределителя обеспечивает чёткое и быстрое переключение рабочих режимов оборудования, что критически важно для автоматизированных линий и станков.

Отличительной особенностью модели В63-14А, выделяющей её среди аналогов, является двухстороннее пневматическое управление. Это означает, что для переключения золотника из одного крайнего положения в другое требуется подача управляющего сигнала поочередно на один из управляющих портов. Такая схема обеспечивает высокую безопасность и надёжность, исключая самопроизвольное срабатывание пневмораспределителя. Устройство относится к типу 4/2 (четыре линии, два положения), что является стандартом для управления двусторонними пневмоцилиндрами.

Ключевыми техническими особенностями, на которые стоит обратить внимание при выборе этого пневмораспределителя, являются высокий ресурс (не менее 10 млн циклов), условный проход 16 мм (Ду16), что определяет его пропускную способность, и минимальное давление управления (0,16 МПа), позволяющее использовать его в системах с низким управляющим давлением. Корпусная плита и плоский золотник тщательно притёрты, что гарантирует герметичность в закрытом положении и минимальные потери воздуха, влияющие на экономическую эффективность всей системы.

Вес, габариты, код ТН ВЭД, ГОСТ

Не герметит, а арбитр воздушных потоков

Этот пневмораспределитель В63-14А — не просто кран, а настоящий дирижёр в оркестре пневмосистемы. Он не «открывает и закрывает», а грациозно перенаправляет потоки воздуха, решая, какому цилиндру пора в работу, а какому — на «передышку» в атмосферу.

Технические характеристики

Принцип работы

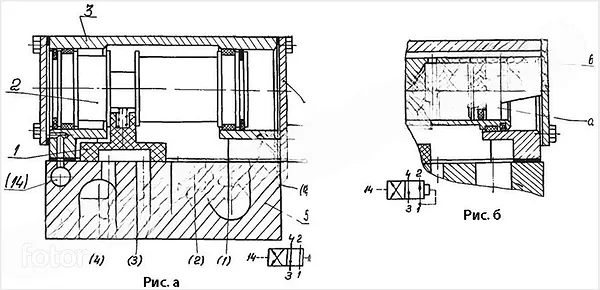

Принцип работы пневмораспределителя В63-14А основан на перемещении плоского золотника по тщательно обработанной поверхности плиты корпуса. Золотник механически связан с поршнем, размещённым в отдельной камере. В исходном состоянии (без управляющих сигналов) золотник фиксируется в одном из крайних положений за счёт давления воздуха в системе или конструкции устройства. Входной канал (питание, P) сообщён с одним из рабочих выходов (A), а второй рабочий выход (B) соединён с каналом сброса в атмосферу (R или T).

Для переключения пневмораспределителя необходимо подать импульс сжатого воздуха на соответствующий управляющий порт (Y или Z). Под воздействием давления управления поршень перемещается, сдвигая золотник. Это движение приводит к тому, что канавка на золотнике перераспределяет соединения: теперь питание (P) подаётся на выход B, а выход A соединяется с атмосферным каналом. После снятия управляющего сигнала пневмораспределитель остаётся в новом положении до тех пор, пока не поступит сигнал на противоположный управляющий порт. Такая логика работы делает именно двухсторонний пневмораспределитель В63-14А идеальным для обеспечения безопасности, так как он не возвращается в исходное состояние при пропадании давления управления.

Качество работы пневмораспределителя напрямую зависит от чистоты и наличия смазки в воздухе, а также от стабильности давления в системе. Любые загрязнения могут привести к заклиниванию золотника или нарушению герметичности, поэтому обязательным условием долговечной эксплуатации является установка фильтра и влагомаслоотделителя перед распределителем.

Проверьте давление управления перед монтажом

Самая частая ошибка при монтаже пневмораспределителя В63-14А — игнорирование проверки параметров управляющего сигнала. Убедитесь, что источник пилотажного давления выдаёт не менее 0.16 МПа, иначе клапан просто не сработает, что может парализовать всю технологическую линию. Не поленитесь подключить манометр к управляющей линии перед запуском.

Температурный режим и срок службы

Пневмораспределитель В63-14А предназначен для работы в стандартном промышленном температурном диапазоне, который для климатического исполнения УХЛ4 составляет, как правило, от -10°C до +40°C. Более экстремальные температуры требуют согласования особых условий эксплуатации, так как они напрямую влияют на вязкость смазки в воздухе и эластичность резиновых уплотнений, являющихся «ахиллесовой пятой» любого клапана.

Срок службы устройства в значительной степени определяется качеством рабочей среды и интенсивностью работы. Заявленный полный ресурс в 10 миллионов циклов — это предельный показатель, достижимый только при идеальных условиях: чистом, осушенном и смазанном воздухе, стабильном давлении в пределах номинала и отсутствии ударных нагрузок. В реальных условиях на предприятиях ресурс может сократиться, но даже наработка до первого отказа в 2.5 миллиона циклов обеспечивает многолетнюю бесперебойную работу при средней интенсивности эксплуатации. Своевременная замена фильтров и поддержание правильной концентрации масла в воздухе — залог долголетия этого пневмораспределителя.

Область применения

Четырёхлинейный пневмораспределитель с двухсторонним управлением В63-14А УХЛ4 находит широкое применение в различных отраслях промышленности благодаря своей надёжности и функциональности. В машиностроении и автомобильной промышленности он используется на сборочных конвейерах, в манипуляторах и подъёмных устройствах для позиционирования деталей. В станкостроении (металло- и деревообработка) он отвечает за управление зажимными патронами, подающими механизмами и системой охлаждения.

В химической и текстильной промышленности такие распределители часто управляют пневмоприводами клапанов и задвижек, дозирующих сырьё. В строительстве и горнодобывающей промышленности они входят в состав систем управления буровыми установками, отбойными молотками и шахтным оборудованием. В нефтегазовой отрасли пневмораспределители В63 используются на автоматизированных задвижках и системах пожаротушения. В сфере ЖКХ их можно встретить в системах очистки вод и автоматизации котельных, где требуется надёжное и взрывобезопасное управление.

Современные технологии

Сегодня пневмораспределитель В63-14А — это не просто механический клапан. Оснащённый пневмоэлектрическими преобразователями или блоками цифрового управления, он легко интегрируется в системы Industry 4.0. Управление через ПЛК позволяет прописывать сложные алгоритмы работы, а подключение к IoT-платформам даёт возможность удалённого мониторинга количества срабатываний, давления в линии и прогнозирования износа. В связке с коботами такие клапаны становятся частью гибких автоматизированных ячеек, способных быстро перенастраиваться под новые производственные задачи.

Обслуживание и ремонт

Обслуживание пневмораспределителя В63-14А сводится к регулярному контролю чистоты и влажности воздуха в системе, а также к визуальному осмотру на предмет утечек. Основными признаками необходимости ремонта являются запаздывание срабатывания, неполное переключение или характерное шипение, указывающее на потерю герметичности. Продлить срок службы помогает установка качественных фильтров и регуляторов давления непосредственно перед клапаном.

Чаще всего изнашиваются уплотнительные кольца золотника и поршня, а также сама притёртая пара «золотник-плита». Задиры на этих поверхностях обычно требуют замены всего блока золотника или ремонтной шлифовки. Периодичность регламентного обслуживания зависит от интенсивности работы, но в среднем рекомендуется проводить диагностику состояния уплотнений каждые 500 000 — 1 000 000 циклов.

Ремкомплект или ЗИП

Для оперативного восстановления работоспособности пневмораспределителя В63-14А рекомендуется всегда иметь под рукой ремонтный комплект. В его стандартный состав входят быстроизнашиваемые элементы: комплект уплотнительных колец (РТИ) для золотника и поршня, сделанные из маслобензостойкой резины, возвратные пружины (для моделей с пружинным возвратом, не для В63-14А), а также крепёжные элементы (болты, шпильки, уплотнительные шайбы). Для данного устройства ключевым является комплект уплотнений для плоского золотника. Оригинальный ЗИП от производителя доступен для заказа под конкретную модель, что гарантирует точное соответствие размеров и материалов, обеспечивая герметичность после ремонта.

Аналоги устройства

На рынке представлен ряд аналогов четырёхлинейного пневмораспределителя с двухсторонним управлением. К ним можно отнести пневмораспределители других типоразмеров серии В63 (например, В63-13А на Ду10 и В63-15А на Ду20). Также существуют модели с односторонним пневматическим управлением и пневмопружинным возвратом (например, В63-24А или В63-25А). Встречаются модификации с ручным дублирующим управлением или электропневматическим преобразователем для непосредственного управления от сигнала постоянного тока (24В DC). Для систем с более высоким давлением существуют аналоги с номинальным давлением до 1.0 МПа. Наконец, существуют компактные моноблочные распределители с аналогичной функциональностью, но с общим коллектором для упрощения монтажа.

Условное обозначение

Экономические выгоды

Выбор пневмораспределителя В63-14А — это инвестиция в стабильность производства. Его высочайший ресурс (10 млн циклов) означает многолетнюю работу без замены, что напрямую снижает затраты на сервис и простои. Энергоэффективность конструкции с плоским золотником сокращает потери сжатого воздуха, уменьшая нагрузку на компрессор и расход электроэнергии. В итоге, надёжность этого клапана обеспечивает рост общей окупаемости (ROI) оборудования, защищая от непредвиденных затрат на аварийный ремонт.

Изображения

Габаритные и присоединительные размеры

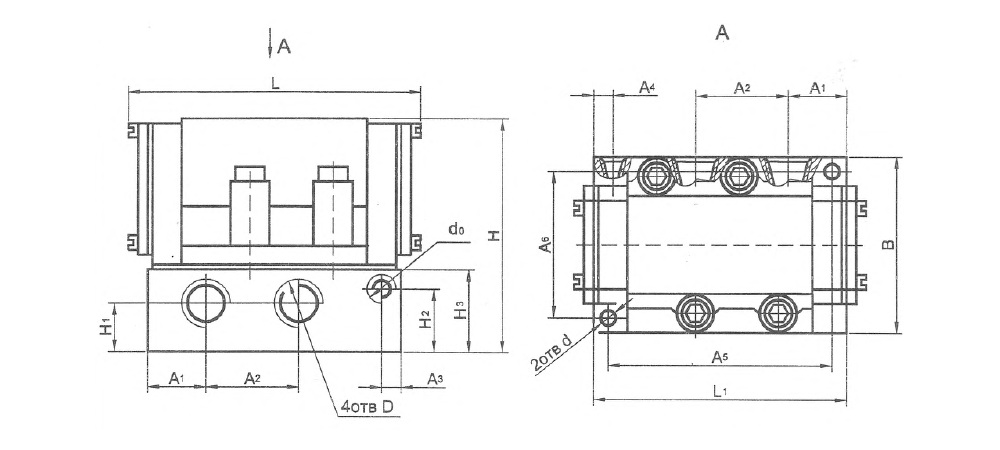

Пневмораспределитель В63-14А имеет компактные габариты, облегчающие его монтаж даже в условиях ограниченного пространства шкафов управления или на массивных промышленных станках. Общие размеры составляют: длина (L) – 122 мм, ширина (B) – 72 мм, высота (H) – 89.5 мм. Эти параметры необходимо учитывать при проектировании монтажной панели для обеспечения свободного доступа к управляющим и рабочих портам.

Присоединение к пневмолиниям осуществляется через резьбовые отверстия, расположенные на базовой плите устройства. Основной рабочий проход (Ду16) имеет коническую резьбу K 1/2" (D). Управляющие линии подключаются к портам с резьбой K 1/8" (d0). Крепление самого корпуса к плате выполняется с использованием шага отверстий A1 (23.5 мм) и A2 (38 мм). Указанные размеры гарантируют надёжное уплотнение при использовании стандартных фитингов и уплотнительных материалов (лента ФУМ, нить).

Примеры заказа

Модель Пневмораспределитель В63-14А УХЛ4 — клапан 4/2, двухстороннее пневмоуправление, Ду16, K1/2", для сжатого воздуха.

Модель В63-14А УХЛ4 — пневмораспределитель на 0.63 МПа, с двухсторонним ПУ, климатическое исполнение для отапливаемых помещений.

Модель Распределитель пневматический В63-14А — базовая модель с условным проходом 16 мм для управления двусторонними пневмоцилиндрами.

Адаптация к российским условиям

Пневмораспределитель В63-14А УХЛ4 изначально разработан с учётом требований и реалий производства на постсоветском пространстве. Он рассчитан на работу в широком диапазоне температур, характерных для континентального климата. Уплотнения совместимы с российскими пневмомаслами, применяемыми согласно действующим ГОСТам. Конструкция демонстрирует устойчивость к возможным колебаниям давления в магистральных сетях предприятий и готова к длительной эксплуатации как на современных заводах, так и на объектах ЖКХ по всей территории России и стран СНГ.

Работа в экстремальных условиях

Хотя штатное исполнение УХЛ4 рассчитано на температуру до -10°C, конструкция пневмораспределителя В63-14А позволяет адаптировать его для работы в более суровых условиях. При использовании специальных морозостойких уплотнений (например, из материалов на основе силикона или фторкаучука) и зимних марок пневмомасла, работоспособность может сохраняться при температурах до -40°C. Ключевым требованием остаётся использование очищенного и осушенного воздуха, так как влага в системе при низких температурах приводит к обледенению каналов.

Устройство совместимо с отечественными рабочими жидкостями (индустриальными маслами И-Г, И-А и др.) по ГОСТ, что упрощает его обслуживание на удалённых объектах. Простая модульная конструкция плоского золотника допускает ремонт и замену уплотнений в полевых условиях силами квалифицированного персонала, что минимизирует простой оборудования. Для работы в запылённых условиях рекомендуется установка в защищённые шкафы управления.

Возможность работы на Марсе или Луне

Если бы на Марсе была атмосфера, пусть даже разреженная, и промышленная пневмосеть, пневмораспределитель В63-14А мог бы претендовать на роль её ключевого элемента. Его рабочее тело — сжатый газ, а перепады температур на Красной планете (-140°C … +20°C) потребовали бы лишь специальных уплотнений. Основные проблемы — отсутствие кислорода для окисления масла и космическая пыль. Однако запас прочности в 10 миллионов циклов и принцип работы плоского золотника, менее чувствительного к загрязнениям, чем шариковый, говорят о его теоретической пригодности. На Луне, в условиях вакуума, ему бы потребовался герметичный кожух и собственный запас газа — но логика переключения осталась бы неизменной.

Часто задаваемые вопросы

Какой тип управления у пневмораспределителя В63-14А УХЛ4?
Модель В63-14А оснащена двухсторонним пневматическим управлением (двухсторонним ПУ). Для переключения требуется поочерёдная подача управляющего сигнала (сжатого воздуха) на один из двух управляющих портов.

Какое давление выдерживает этот пневмораспределитель?
Номинальное рабочее давление составляет 0.63 МПа (около 6.3 бар). Минимальное давление, при котором устройство гарантированно срабатывает, — 0.25 МПа. Минимальное давление управления для переключения — не более 0.16 МПа.

Как организована доставка пневмораспределителя В63-14А?
Мы осуществляем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Быстрая отгрузка возможна со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске, Казани, Екатеринбурге.

Входит ли в комплект крепёж для монтажа?
Стандартная поставка включает само изделие. Крепёжные элементы (болты, шайбы) для монтажа к плате, как правило, необходимо приобретать отдельно, исходя из конкретных условий установки. Рекомендованный шаг крепёжных отверстий указан в разделе габаритных размеров.
