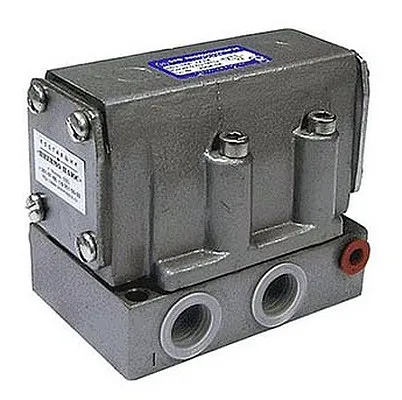

Пневмораспределитель В63-(23)33А УХЛ4 В63-33А - с односторонним ПУ (Ду=10мм, К3/8")

Пневмораспределитель В63-(23)33А УХЛ4 — это промышленный четырехлинейный двухпозиционный клапан с пневматическим управлением и пружинным возвратом, предназначенный для переключения потоков сжатого воздуха в пневмосистемах станков, автоматических линий и другого оборудования. Устройство обеспечивает высокую надежность коммутации в широком диапазоне давлений и применимо в условиях умеренного и холодного климата.

Описание и назначение

Пневмораспределитель В63-(23)33А УХЛ4 является ключевым элементом управления в промышленных пневматических системах. Его основная задача — направлять поток сжатого воздуха к исполнительным механизмам (пневмоцилиндрам, двигателям) по команде управляющего сигнала. Устройство представляет собой четырехлинейный двухпозиционный распределитель с золотниковым принципом действия.

Применение пневмораспределителя В63-(23)33А УХЛ4 позволяет реализовать автоматическое управление технологическими процессами, обеспечивая точное позиционирование и быстрое срабатывание. Отличительной особенностью данной модели является одностороннее пневматическое управление и пружинный возврат золотника в исходное положение после снятия сигнала. Это делает его идеальным для систем, где требуется автоматическое сброе давления на исполнительных механизмах в состоянии покоя.

Ключевые технические особенности данного пневмораспределителя включают номинальное давление 0,63 МПа, условный проход 10 мм и резьбовое присоединение К 3/8". Выбор именно пневмораспределителя В63-(23)33А УХЛ4 для модернизации линии является оптимальным решением с точки зрения надежности и стоимости эксплуатации.

Масса изделия составляет 1,4 кг. Габаритные размеры: длина 122 мм, ширина 72 мм, высота 89,5 мм. Код ТН ВЭД: 8481200000. Устройство соответствует требованиям ГОСТ 17433-80 (класс очистки воздуха — не грубее 10) и ГОСТ 15150 (исполнение УХЛ4). Рабочая среда — сжатый воздух, очищенный не грубее 10 класса загрязненности и содержащий распыленное масло. Рабочее давление: номинальное – 0,63 МПа, минимальное – 0,25 МПа. Диапазон рабочих температур: от -40°C до +40°C.

Как надежный кондуктор в метро

«Пневмораспределитель В63-(23)33А УХЛ4 в пневмосистеме — как опытный диспетчер на сортировочной станции: четко, без лишней суеты, направляет потоки в нужный путь и всегда возвращает все механизмы на исходную позицию для следующего рейса.»

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя В63-(23)33А УХЛ4 основан на линейном перемещении золотника внутри корпуса. В исходном состоянии, когда нет управляющего сигнала, золотник под действием возвратной пружины находится в одном из двух положений, соединяя определенные каналы и блокируя другие.

При подаче управляющего давления в соответствующий порт золотник преодолевает сопротивление пружины и перемещается, меняя конфигурацию проходных каналов. Таким образом, поток воздуха от источника перенаправляется от одного выхода к другому. Особенностью данной модели является то, что при снятии управляющего давления пружина автоматически возвращает золотник в исходное состояние, что обеспечивает безопасность системы.

Работа пневмораспределителя В63-(23)33А УХЛ4 напрямую зависит от качества и давления подаваемого воздуха. Недостаточное давление может привести к неполному срабатыванию или «зависанию» золотника. Эффективная работа обеспечивается при соблюдении требований к чистоте воздуха и наличию смазки в виде распыленного масла.

Самый частый прокол при монтаже

«Самая частая ошибка при установке пневмораспределителя В63-(23)33А УХЛ4 – забыть установить фильтр-смазку перед ним. Частицы грязи и коррозии из старой магистрали моментально выводят из строя прецизионную пару золотник-втулка. Всегда монтируйте фильтр тонкой очистки и влагоотделитель непосредственно перед распределителем.»

Температурный режим и срок службы

Пневмораспределитель В63-(23)33А УХЛ4 сертифицирован для работы в температурном диапазоне от -40°C до +40°C. Такая широта позволяет использовать его как в неотапливаемых цехах в зимний период, так и в помещениях со стандартными климатическими условиями. Именно климатическое исполнение УХЛ4 гарантирует устойчивость материалов и смазок к перепадам температур.

Срок службы и ресурс напрямую зависят от качества рабочей среды и соблюдения температурного режима. Загрязненный воздух приводит к абразивному износу пары трения золотника, снижая ресурс, заявленный в 2,5 миллиона циклов до отказа. Применение очищенного и смазанного воздуха согласно ГОСТ 17433-80 позволяет достичь полного ресурса в 10 миллионов циклов переключения.

При нормальных условиях эксплуатации (чистый воздух, соблюдение давления и температуры) средний срок службы пневмораспределителя В63-(23)33А УХЛ4 превышает 10 лет. Ресурс можно продлить своевременной заменой быстроизнашиваемых элементов – уплотнений и пружины.

Область применения

Пневмораспределитель В63-(23)33А УХЛ4 применяется во всех отраслях промышленности, где требуется точное и надежное управление пневмоприводами. Это машиностроение (управление зажимными и подающими устройствами на станках), автомобильная промышленность (сборочные линии, роботы-сварщики), металлообработка (прессы, ковочные молоты), деревообработка (зажимы и толкатели), текстильная промышленность (управление механизмами ткацких станков), химическая промышленность (дозирование и транспортировка материалов в инертной атмосфере), строительство и ЖКХ (пневмоинструмент, системы автоматики вентиляции).

В машиностроении и на автоматизированных линиях пневмораспределитель В63-(23)33А УХЛ4 используется для приведения в действие зажимных патронов, фиксаторов, поворотных механизмов и устройств выталкивания готовых изделий. Надёжность и долговечность данного распределителя делают его незаменимым компонентом систем, где требуется безотказная работа в условиях интенсивного циклирования.

Современные технологии

«Серийный пневмораспределитель В63-(23)33А УХЛ4 с заводским исполнением УХЛ4 идеально вписывается в концепцию умной фабрики Industry 4.0. Оборудованный датчиками положения золотника и давления в магистралях, он становится элементом IoT, передающим данные в систему предиктивной аналитики. Такой мониторинг в реальном времени позволяет прогнозировать остаточный ресурс уплотнений и планировать ТО, предотвращая внеплановые остановки конвейера. Управление через ПЛК и интеграция с коботами делает возможным создание полностью автономных сборочных и упаковочных ячеек.»

Обслуживание и ремонт

Для продления срока службы пневмораспределителя В63-(23)33А УХЛ4 необходимо соблюдать простые правила эксплуатации. Первое и основное — обеспечить качество подаваемой рабочей среды. Воздух должен быть очищен от механических примесей и влаги, а также содержать распыленное масло для смазки пары трения золотника. Регулярная замена фильтров и осушителей на входе в распределитель — залог его долгой работы.

Первыми изнашиваются уплотнительные кольца и возвратная пружина, чей ресурс, как правило, ниже ресурса основного корпуса и золотника. Признаками необходимости обслуживания могут стать замедленное срабатывание, неполное переключение или утечка воздуха через дренажные отверстия. В случае выхода из строя рекомендуется использование оригинального ремонтного комплекта для восстановления герметичности и усилия возврата.

Ремкомплект или ЗИП

В стандартный ремонтный комплект для пневмораспределителя В63-(23)33А УХЛ4 входят быстроизнашиваемые детали, подверженные трению и усталости: уплотнительные кольца (резинотехнические изделия) для золотника и крышек, возвратная пружина золотника, а также направляющие и компенсационные шайбы. Комплект позволяет выполнить полное восстановление работоспособности устройства без замены основного корпуса.

Заказать оригинальный ремонтный комплект можно по артикулу производителя. Использование рекомендованных ЗИП обеспечивает соответствие восстановленного распределителя исходным техническим характеристикам и гарантирует его дальнейшую надежную работу на весь оставшийся ресурс.

Аналоги устройства

1. Пневмораспределитель с двухсторонним пневмоуправлением и пружинным возвратом, Ду 10 мм.
2. Модель с односторонним управлением и пневмовозвратом, Ду 20 мм.
3. Четырехлинейный распределитель с ручным дублирующим управлением, Ду 16 мм.
4. Пневмораспределитель с электромагнитным управлением и пружинным возвратом, Ду 10 мм.
5. Распределитель с повышенным номинальным давлением до 1,0 МПа и пневмоуправлением, Ду 10 мм.

Условное обозначение

Экономические выгоды

«Внедрение надежного пневмораспределителя В63-(23)33А УХЛ4 в технологическую цепочку приводит к заметному снижению эксплуатационных затрат. Высокий ресурс в 10 миллионов циклов минимизирует количество внеплановых остановок для замены. Снижение простоев оборудования напрямую увеличивает выпуск продукции. Благодаря минимальному требуемому давлению управления (0,25 МПа) достигается экономия энергии на подготовку сжатого воздуха. В долгосрочной перспективе это обеспечивает значительную экономию и улучшение ROI линии за счет предсказуемости и стабильности работы пневматической системы.»

Пневмораспределитель на страже производства

«Инженер-монтажник, устанавливая пневмораспределитель В63-(23)33А УХЛ4 в очередную линию, шепчет: «Будь моим надежным переключателем, а я тебя пылью не закормлю и давлением не обижу». И как по волшебству, система работает безотказно годами.»

Изображения

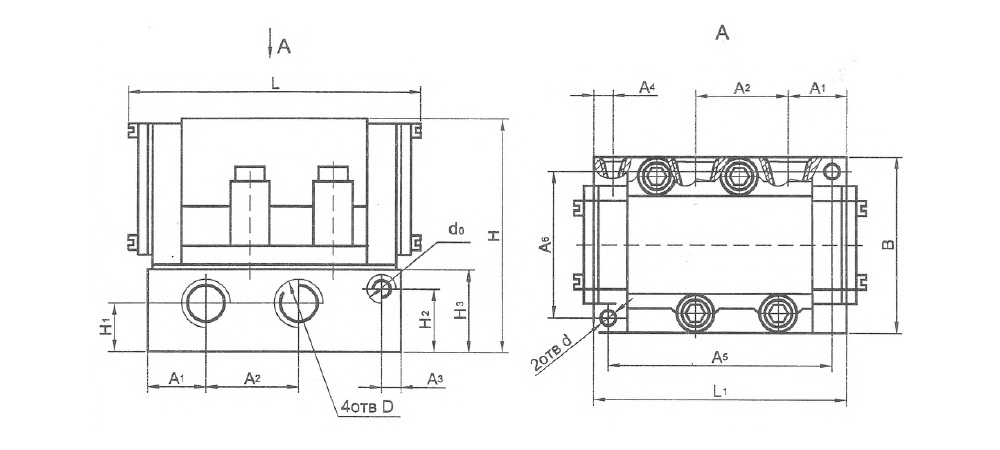

Габаритные и присоединительные размеры

Общие габариты пневмораспределителя В63-(23)33А УХЛ4 составляют 122 мм в длину, 72 мм в ширину и 89,5 мм в высоту. Такие компактные размеры облегчают его монтаж в ограниченном пространстве промышленных шкафов управления или непосредственно на оборудовании.

Присоединение пневмолиний выполнено посредством резьбовых портов типа К (коническая резьба). Основные каналы питания, управления и выходов имеют резьбу К 3/8", что является стандартом для серии распределителей с условным проходом 10 мм. Монтаж упрощается за счет шестигранной формы корпуса под ключ и сквозных крепежных отверстий. Правильная ориентация распределителя и отсутствие напряжений в трубопроводах при монтаже — залог отсутствия утечек и долговечной работы.

Примеры заказа

Пример 1: Пневмораспределитель В63-(23)33А УХЛ4 — базовая модель с односторонним пневмоуправлением и пружинным возвратом, Ду 10 мм, присоединение К 3/8", климат УХЛ4.

Пример 2: Пневмораспределитель В63-33А-УХЛ4-К38 — заказное обозначение для поставки с прилагаемым комплектом переходников под еврорейку.

Адаптация к российским условиям

«Пневмораспределитель В63-(23)33А УХЛ4 изначально спроектирован с учетом требований промышленности России и стран СНГ. Его климатическое исполнение УХЛ4 гарантирует работоспособность в диапазоне от -40°C до +40°C, что перекрывает температурные условия большинства регионов. Устройство совместимо с отечественными марками индустриальных масел, используемых в системах подготовки сжатого воздуха. Простая и ремонтопригодная конструкция позволяет обходиться минимальным набором инструментов для обслуживания даже в цехах с нестабильным качеством электроснабжения. Это делает его готовым к работе на объектах машиностроения, металлургии и ЖКХ по всей территории РФ и СНГ.»

Работа в экстремальных условиях

Пневмораспределитель В63-(23)33А УХЛ4 способен функционировать при критически низких температурах, вплоть до -40°C, благодаря специальным морозостойким материалам уплотнений и смазке. Это позволяет использовать его в неотапливаемых производственных помещениях, на открытых площадках в северных регионах или в холодильных камерах.

Устройство также устойчиво к работе с отечественными рабочими жидкостями (сжатым воздухом с масляным туманом), соответствующими ГОСТ. В случае необходимости, диагностика и текущий ремонт могут быть проведены в полевых условиях силами квалифицированного персонала с использованием стандартного набора инструментов и ремонтного комплекта.

Возможность работы на Марсе или Луне

«Если бы инженеры решили управлять пневмоманипулятором марсохода, пневмораспределитель В63-(23)33А УХЛ4 оказался бы в коротком списке кандидатов. Его способность работать в глубоком вакууме (при условии внутреннего заполнения специальной средой), устойчивость к температурным перепадам от лунной ночи к дню и вибронагрузкам при посадке были бы проверены в земных условиях от Сибири до Камчатки. Главное — обеспечить его очищенным углекислым газом из марсианской атмосферы, и он бы безотказно переключал потоки для забора грунта.»

Часто задаваемые вопросы

Как купить пневмораспределитель В63-(23)33А УХЛ4 с доставкой?
Вы можете оформить заказ на нашем сайте. Мы организуем доставку по всей России и СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) транспортными компаниями. Возможна экспресс-доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань и Ростов-на-Дону.

Какой ресурс у пневмораспределителя В63-(23)33А УХЛ4?
Производитель гарантирует полный 90%-ный ресурс не менее 10 000 000 циклов переключения. Средняя наработка до отказа составляет 2 500 000 циклов при соблюдении условий эксплуатации (чистота воздуха, давление, наличие масла).

Что означает исполнение УХЛ4?
УХЛ4 — это климатическое исполнение и категория размещения по ГОСТ 15150. «УХЛ» означает умеренный и холодный климат, а цифра «4» — эксплуатация в закрытых помещениях с искусственным регулированием климатических условий (отапливаемые цеха). Диапазон рабочих температур для этого исполнения от -40°C до +40°C.

Требуется ли специальная подготовка воздуха для пневмораспределителя В63-(23)33А УХЛ4?
Да, обязательно. Согласно паспорту, рабочая среда должна быть очищена не грубее 10 класса по ГОСТ 17433-80 и содержать распыленное масло. Для этого перед распределителем необходимо установить фильтр-влагоотделитель и лубрикатор (маслораспылитель).

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель В63-(23)33А УХЛ4 производства Гидромаш, вы приобретаете надежное промышленное оборудование с гарантией производителя 12 месяцев. Мы предлагаем возможность купить данное изделие по оптимальной цене напрямую от поставщика. Обеспечиваем быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка осуществляется в кратчайшие сроки по всей территории России и в страны СНГ. Оформить заказ и уточнить наличие вы можете, связавшись с нашими менеджерами через раздел Контакты.
