Пневмораспределитель В63-(24)34А УХЛ4 В63-34А - с односторонним ПУ (Ду=16мм, К1/2")

Пневмораспределитель В63-(24)34А УХЛ4 — это промышленный клапан золотникового типа, предназначенный для точного управления потоками сжатого воздуха в пневматических системах. Устройство обеспечивает эффективное и надежное переключение рабочих линий благодаря пневматическому управлению и пружинному возврату, что делает его незаменимым компонентом в современной автоматике.

Описание и назначение

Пневмораспределитель В63-(24)34А УХЛ4 является четырехлинейным двухпозиционным (4/2) устройством, построенным на основе пары «плоский золотник–плита». Его основное назначение — распределение потоков очищенного сжатого воздуха в широком спектре промышленных пневмоприводов: от цилиндров и пневмомоторов до целых технологических линий. Именно пневмораспределитель В63-(24)34А УХЛ4 отвечает за четкое и быстрое срабатывание исполнительных механизмов, обеспечивая бесперебойность производственных процессов.

Высокая надёжность данного пневмораспределителя достигается за счёт продуманной конструкции, в которой прецизионно обработанные поверхности золотника и плиты минимизируют утечки и сопротивление потоку. Устройство отличается устойчивостью к динамическим нагрузкам и вибрациям, характерным для производственных условий. Ключевыми техническими особенностями пневмораспределителя В63-(24)34А УХЛ4 являются номинальное давление 0,63 МПа, условный проход 16 мм и способность совершать до 250 циклов переключения в минуту, что подчёркивает его высокое быстродействие.

Вес, габариты, код ТН ВЭД, ГОСТ

Элемент пневмоавтоматики с многомиллионным ресурсом

Говорят, если правильно установить пневмораспределитель В63-(24)34А УХЛ4, он легко переживет три ремонта станка с ЧПУ и два переезда цеха. Его ресурс в 10 миллионов циклов — это как проехать вокруг экватора на пневмоподвеске, не сделав ни одной остановки.

Технические характеристики

Принцип работы

Принцип действия пневмораспределителя В63-(24)34А УХЛ4 основан на линейном перемещении золотника внутри корпуса. В исходном состоянии (без управляющего сигнала) пружина удерживает золотник в определенной позиции, при которой линии питания, рабочие линии и линии выхлопа соединены по штатной схеме. При подаче сжатого воздуха на управляющий порт (ПУ) создается давление на торец золотника, преодолевающее усилие возвратной пружины.

Золотник смещается, перекрывая одни каналы и открывая другие, тем самым перенаправляя поток основной магистрали. Это приводит к изменению направления движения пневмоцилиндра или включению другого пневматического устройства. Когда управляющий сигнал снимается, давление в полости управления стравливается, и пружина возвращает золотник пневмораспределителя В63-(24)34А УХЛ4 в исходное положение, обеспечивая аварийный или рабочий возврат исполнительного органа. Стабильность работы напрямую зависит от чистоты воздуха и соблюдения давления в заданных диапазонах.

Лайфхак от монтажника

Самая частая ошибка — забыть установить фильтр тонкой очистки перед пневмораспределителем В63-(24)34А УХЛ4. Даже мелкая абразивная пыль в воздухе действует как наждак на пару золотник-плита, резко снижая и герметичность, и ресурс. Лайфхак: перед первым пуском продуйте линию управления кратковременными импульсами, чтобы «выгнать» возможный мусор из магистрали.

Температурный режим и срок службы

Пневмораспределитель В63-(24)34А УХЛ4 рассчитан на работу в широком температурном диапазоне от -40°C до +40°C, что соответствует умеренно-холодному климату (УХЛ4). При температурах, близких к нижней границе, особое внимание следует уделять качеству подготовки воздуха: необходимо исключить конденсацию влаги и обледенение внутри устройства. При повышенных температурах важно обеспечить достаточное охлаждение сжатого воздуха после компрессора.

Заявленный производителем полный ресурс пневмораспределителя В63-(24)34А УХЛ4 составляет не менее 10 миллионов полных рабочих циклов. Наработка на отказ — 2.5 миллиона циклов, что при интенсивности использования в несколько сотен срабатываний в час гарантирует многолетнюю бесперебойную работу. Реальный срок службы, превышающий 10 лет, достигается при строгом соблюдении требований по чистоте рабочей среды (не ниже 10 класса по ГОСТ 17433-80) и регулярном профилактическом обслуживании.

Область применения

Пневмораспределитель В63-(24)34А УХЛ4 находит применение в самых разных отраслях промышленности. В машиностроении и металлообработке он управляет зажимными патронами, фиксаторами, защитными ограждениями и манипуляторами станков. В автомобильной промышленности его используют в сборочных конвейерах, устройствах подачи деталей и испытательных стендах. Горнодобывающая и нефтегазовая отрасль применяют его для управления заслонками, клапанами и аварийными системами, где важна надежность.

В деревообработке и текстильной промышленности пневмораспределитель В63-(24)34А УХЛ4 отвечает за работу прижимных и подающих механизмов, в химической промышленности — за управление дозирующими устройствами в невзрывоопасных зонах. Строительство и ЖКХ используют его в системах автоматизации ворот, шлагбаумов, а также в оборудовании для нанесения покрытий и управлении общепромышленными вентиляционными системами.

Современные технологии

Интеграция пневмораспределителя В63-(24)34А УХЛ4 в концепцию Industry 4.0 открывает новые возможности. Через датчики положения золотника и пневмодатчики давления на линиях данные о состоянии устройства передаются на ПЛК или в SCADA-систему. Это позволяет реализовать предиктивную диагностику: прогнозировать износ уплотнений по времени срабатывания, контролировать утечки и планировать сервисное обслуживание, минимизируя простои. Совместимость с коботами достигается при подключении через электро-пневматический преобразователь, получающий сигналы от контроллера робота.

Обслуживание и ремонт

Плановое обслуживание пневмораспределителя В63-(24)34А УХЛ4 сводится к периодической проверке герметичности соединений и визуальному контролю состояния воздухоподготовки (фильтров, влагомаслоотделителей). Для продления срока службы критически важно обеспечивать постоянное наличие смазки в воздухе в виде масляного тумана, если это предусмотрено рекомендациями для конкретного оборудования. Также необходимо следить за отсутствием конденсата в пневмомагистралях.

При выявлении признаков неисправности, таких как замедленное срабатывание, потеря герметичности в нейтральном положении или подклинивание, требуется разборка, промывка и замена изношенных деталей. Ремонтопригодность конструкции позволяет выполнять эти операции силами квалифицированного персонала предприятия с использованием оригинального ремонтного комплекта.

Ремкомплект или ЗИП

Ремонтный комплект для пневмораспределителя В63-(24)34А УХЛ4 содержит быстровынимаемые элементы, подверженные естественному износу. В его состав, как правило, входят: уплотнительные кольца (резина NBR) для золотника и управляющего поршня, возвратная пружина, а иногда и сменная плита с посадочными отверстиями. Быстроизнашиваемой деталью является также поверхность скольжения золотника, но в большинстве случаев ее ресурс сопоставим с полным сроком службы устройства при правильной эксплуатации. Заказать оригинальный ЗИП для оперативного восстановления работоспособности можно у поставщика.

Аналоги устройства

Для решения схожих задач могут применяться другие модели и аналоги пневмораспределителей:
1. Пневмораспределитель 4/2 с электрическим соленоидным управлением.
2. Золотниковый распределитель с механическим управлением (роликовым или кнопочным).
3. Распределитель с большим условным проходом (Ду 20-25 мм) для высоких расходов.
4. Распределитель с двусторонним пневматическим управлением (без пружинного возврата).
5. Компактные распределители для монтажа непосредственно на пневмоцилиндр.

Условное обозначение

Экономические выгоды

Применение надежного пневмораспределителя В63-(24)34А УХЛ4 напрямую влияет на экономические показатели. Снижаются простои оборудования из-за отказов пневмоавтоматики, сокращаются затраты на частый ремонт и замену некачественных компонентов. Высокая герметичность и КПД устройства способствуют экономии сжатого воздуха — одного из самых дорогих энергоносителей в цехе. В итоге, инвестиции в качественный распределитель окупаются за счет роста общего ресурса линии и уменьшения эксплуатационных расходов, улучшая ROI всего проекта.

Изображения

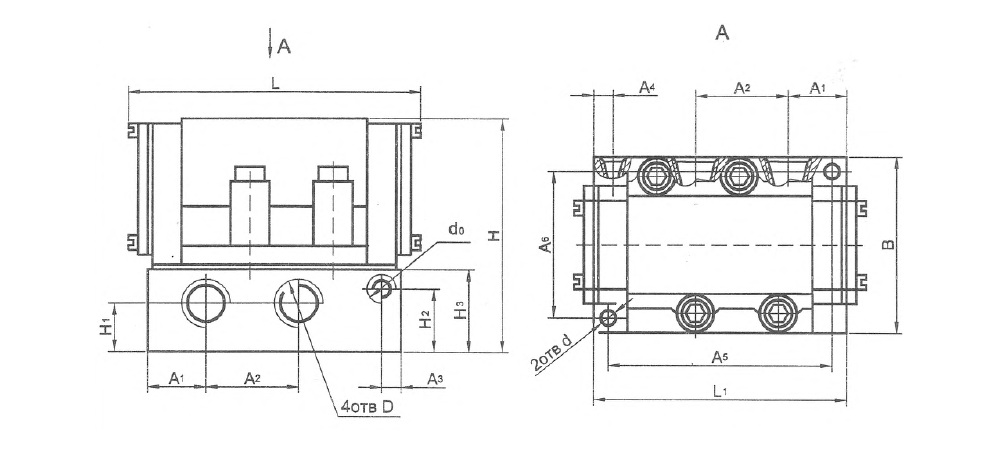

Габаритные и присоединительные размеры

Пневмораспределитель В63-(24)34А УХЛ4 имеет компактные габариты, удобные для монтажа в ограниченном пространстве шкафов управления или непосредственно на оборудовании. Общая длина (L) составляет 122 мм, ширина (B) — 72 мм, высота (H) — 89,5 мм. Монтаж осуществляется через крепежные отверстия диаметром 7 мм, расположенные на нижней плоскости корпуса. Основное присоединение к пневмолиниям — резьбовое, с помощью конической резьбы K 1/2" по стандарту ГОСТ 6111-52. Управляющая магистраль подключается через патрубок с резьбой K 1/8". Унификация присоединительных размеров в пределах серии В63 упрощает замену и модернизацию оборудования.

Примеры заказа

Модель В63-34А УХЛ4 — пневмораспределитель с условным проходом 16 мм, односторонним пневмоуправлением и пружинным возвратом. Идеален для стандартных задач управления цилиндрами двустороннего действия.

Модель В63-33А УХЛ4 — аналог предыдущего, но с условным проходом 10 мм (резьба K 3/8"). Используется в системах с меньшим расходом воздуха.

Модель В63-24А УХЛ4 — пневмораспределитель с двусторонним пневматическим управлением (без пружины), для систем, где требуется фиксация позиции золотника.

Адаптация к российским условиям

Пневмораспределитель В63-(24)34А УХЛ4 изначально создан с учетом требований отечественной промышленности. Его климатическое исполнение УХЛ4 гарантирует стабильную работу в характерном для России широком диапазоне температур от -40°C до +40°C. Устройство совместимо с рабочими средами (сжатым воздухом), подготовленными с использованием отечественных фильтров и маслораспылителей, соответствующих ГОСТ. Конструкция устойчива к типичным для объектов ЖКХ и промышленности РФ и стран СНГ условиям: повышенной влажности, перепадам напряжения в сетях питания компрессоров и наличию стандартных масел в пневмосети.

Работа в экстремальных условиях

Расширенная эксплуатация пневмораспределителя В63-(24)34А УХЛ4 возможна в условиях, приближенных к экстремальным. При температурах на нижней границе диапазона (-40°C) критически важно использовать специальные морозостойкие масла в системе воздухоподготовки и исключить попадание влаги в магистраль для предотвращения обледенения. Устройство сохраняет работоспособность при использовании отечественных рабочих жидкостей и масел, соответствующих ГОСТ. Простая и ремонтопригодная конструкция позволяет проводить диагностику, замену уплотнений и быстрый ремонт даже в полевых условиях, минимизируя время простоя ответственных систем.

Возможность работы на Марсе или Луне

Если бы на Марсе было атмосферное давление и сжатый воздух, пневмораспределитель В63-(24)34А УХЛ4, пожалуй, мог бы там работать. Его температурный диапазон покрывает марсианскую ночь у экватора, а герметичность конструкции защитила бы от низкого давления и мелкой пыли. Правда, для работы в вакууме Луны его конструктивные полости потребовалось бы заполнить специальной смазкой, а клапан стал бы частью системы управления гермошлюзом или манипулятором посадочного модуля. Впрочем, его земная надежность — уже космический уровень.

Часто задаваемые вопросы

Какие основные преимущества пневмораспределителя В63-(24)34А УХЛ4?
Основные преимущества: высокая надежность и ресурс (до 10 млн циклов), устойчивость к вибрациям, пружинный возврат золотника для безопасного аварийного перевода системы в исходное состояние и полное соответствие требованиям ГОСТ для применения в российской промышленности.

Какие требования к качеству воздуха для этого распределителя?
Рабочая среда — сжатый воздух, очищенный до 10 класса загрязненности по ГОСТ 17433-80. Допускается наличие распыленного масла в воздухе. Обязательна установка фильтра-влагоотделителя и регулятора давления на входе в систему.

Как выполняется доставка пневмораспределителя В63-34А по России?
Мы организуем доставку транспортными компаниями по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Для стран СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) доставка осуществляется проверенными логистическими партнерами.

Что входит в гарантию на это оборудование?
На пневмораспределитель В63-(24)34А УХЛ4 предоставляется гарантия 12 месяцев с момента отгрузки. Гарантия распространяется на отсутствие заводских дефектов при соблюдении условий эксплуатации, указанных в паспорте изделия.

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель В63-(24)34А УХЛ4 от Гидромаш, вы получаете проверенное оборудование для ответственных промышленных задач. Мы предлагаем купить оригинальную продукцию с полным пакетом документов и гарантией 12 месяцев. Для вашего удобства организована возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши менеджеры оперативно оформят заказ и подберут оптимальные условия доставки по России и странам СНГ. Обращайтесь, чтобы получить актуальную цену и техническую консультацию по применению этого надежного пневмораспределителя.
