| Давление, Мпа | 6 |
| Вес, кг | 0,5 |

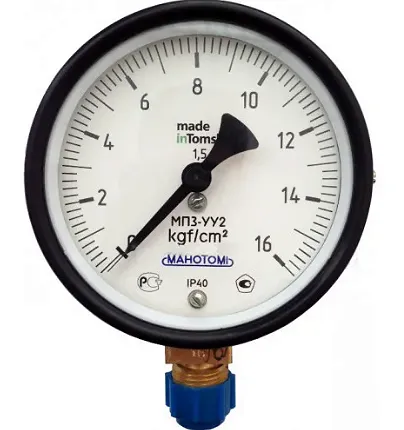

Манометр МП3-У — серийный технический манометр для точного измерения давления жидкостей и газов в промышленных системах. Устройство отличается универсальностью применения, высокой надёжностью и удобством монтажа благодаря стандартным присоединительным размерам. Заказать такой манометр сегодня легко, а оптимальная цена делает его экономичным решением для оснащения нового или модернизации действующего оборудования.
Манометр МП3-У представляет собой стрелочный прибор для измерения избыточного давления. Его основное назначение — визуальный контроль параметров в трубопроводах, установках и ёмкостях, работающих с различными рабочими средами, такими как вода, пар, инертные газы, масла и другие неагрессивные жидкости и газы. Этот технический манометр решает ключевую задачу поддержания технологического режима и безопасности оборудования, вовремя сигнализируя о отклонениях от заданного давления.
От многих аналогов манометр МП3-У от Гидромаш отличает широкий диапазон измеряемых давлений — от 0,6 до 1600 кгс/см², что позволяет подобрать модель практически для любой задачи. Ключевые технические особенности включают класс точности 1,5 или 1,0, диаметр корпуса 100 мм, радиальное расположение штуцера и несколько вариантов исполнения по материалу корпуса (сталь, полистирол, алюминиевый сплав). Приобретая такой манометр МП3-У, вы получаете прибор, соответствующий ГОСТ и адаптированный к российским условиям эксплуатации.
«Если в вашей системе есть манометр МП3-У и его стрелка не двигается, это ещё не значит, что он сломан. Возможно, давление в системе просто идеально стабильное. Но лучше проверить!» – так шутят опытные наладчики, подчёркивая высокую надёжность и чувствительность этого прибора.
| Параметр | Значение для модели МП3-УУ2 |
|---|---|
| Диапазон измерения давления | 0-1600 кгс/см² (ряд стандартных значений: 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см²) |
| Класс точности | 1,5 (возможно 1,0) |
| Диаметр корпуса | 100 мм |
| Присоединительная резьба | М20х1,5; G1/2; К1/2 |
| Расположение штуцера | Радиальное |
| Материал корпуса | Сталь (опции: алюминиевый сплав, ударопрочный полистирол) |
| Материал штуцера | Медный сплав (опция: сталь) |
| Температура измеряемой среды | от -50°C до +60°C |
| Климатическое исполнение | У2 по ГОСТ 15150-69 (опция Т2) |
| Степень защиты (IP) | IP42; IP54 (от воздействия твёрдых частиц и влаги) |
| Вибростойкость | Уровень L3 по ГОСТ 12997-84 |
Принцип действия манометра МП3-У основан на уравновешивании силы давления рабочей среды упругой деформацией чувствительного элемента. В качестве такого элемента в большинстве моделей используется трубка Бурдона – полая, согнутая по дуге металлическая трубка, один конец которой запаян. Под действием давления, подводимого к открытому концу, трубка стремится распрямиться.
Это возвратно-поступательное движение через тягу и зубчатый секторный механизм преобразуется во вращение оси со стрелкой. Чем выше давление, тем больше деформация трубки Бурдона и, соответственно, угол поворота стрелки на градуированном циферблате. Данный принцип обеспечивает прямую зависимость между измеряемым параметром и показанием прибора, делая технический манометр МП3-У простым и надёжным.
На работу прибора напрямую влияет расход и вязкость среды, а также её температура. Рекомендуется устанавливать устройство так, чтобы стрелка в рабочем положении находилась в пределах 2/3 шкалы для наилучшей точности. При эксплуатации важно избегать гидроударов, превышающих максимальное шкальное значение прибора.
Типичная ошибка при монтаже — невнимательность к типу присоединительной резьбы. У манометра МП3-У может быть метрическая резьба М20х1,5, дюймовая цилиндрическая G1/2 или коническая К1/2. Установка прибора с неподходящей резьбой без переходника приведёт к ненадёжному соединению и неизбежной течи. Перед монтажом обязательно сверьте маркировку на штуцере со спецификацией.
Температурный диапазон работы манометра МП3-У в металлическом корпусе составляет от -50°C до +60°C для измеряемой среды и окружающего воздуха. Для моделей в корпусе из полистирола предел по нижней температуре составляет -30°C. Эти границы важно соблюдать, так как переохлаждение или перегрев влияют на упругие свойства трубки Бурдона и смазку механизма, что может привести к погрешности или выходу из строя.
Качество рабочей среды – ключевой фактор, влияющий на ресурс устройства. Использование чистых, некристаллизующихся и неагрессивных жидкостей и газов в разы продлевает срок службы чувствительных элементов и движущихся частей. При соблюдении условий эксплуатации, указанных в паспорте, типовой срок службы технического манометра МП3-У составляет от 5 до 10 лет. Гарантийный срок эксплуатации составляет 12 месяцев.
Манометр МП3-У находит широкое применение в самых разных отраслях промышленности. В машиностроении и автомобильной промышленности он используется для контроля давления в испытательных стендах, прессовом и литейном оборудовании. В горнодобывающей и нефтегазовой отраслях прибор устанавливают на буровых установках, компрессорном и насосном оборудовании для контроля давления в системах сжатого воздуха, воды и технологических жидкостей.
В металлообработке, деревообработке, химической и текстильной промышленности манометр необходим для мониторинга гидравлических и пневматических систем станков. В строительстве и ЖКХ с его помощью контролируют давление в системах отопления, водоснабжения и вентиляции. Таким образом, купить манометр МП3-У — значит получить универсальное средство для безопасной и эффективной эксплуатации инженерных систем.
Для продления срока службы манометра МП3-У требуется соблюдать несколько простых правил. Избегайте работы на предельных значениях шкалы, защищайте прибор от вибрации сверх нормированной (L3) и соблюдайте температурный режим. Регламентное обслуживание, как правило, сводится к внешней очистке от загрязнений и периодической поверке (межповерочный интервал — 2 года).
Быстрее всего в измерительных приборах могут изнашиваться уплотнительные элементы (при частых демонтажах), а также ось и зубья передаточного механизма при значительных вибрациях или загрязнении рабочей средой. В случае неисправности или повреждения стекла, корпуса или механизма рекомендуется выполнять ремонт в специализированной сервисной мастерской, имеющей эталонное оборудование для поверки.
Для оперативного восстановления работоспособности прибора рекомендуется иметь ремонтный комплект, в который могут входить быстроизнашиваемые детали: запасное стекло (силикатное), уплотнительное кольцо для штуцера, пружина механизма, стрелка и ось стрелки. Для обеспечения длительной работы также полезно иметь сменную трубку Бурдона. Оригинальные запасные части и ЗИП для манометра МП3-У можно заказать у поставщика одновременно с покупкой прибора или позже.
На промышленном рынке представлены различные варианты исполнения подобных приборов. Можно рассмотреть аналоги по функционалу и типоразмеру, такие как: манометр с диаметром корпуса 100 мм и классом точности 1,5, манометр с радиальным штуцером М20х1,5 и верхним пределом 100 кгс/см², манометр в алюминиевом корпусе с классом защиты IP54, манометр в корпусе из полистирола для неагрессивных сред и манометр с вибростойким исполнением (L3) для работы на вибрирующем оборудовании. Подбор конкретной модели осуществляется исходя из требуемого диапазона давления и условий эксплуатации.
| Элемент обозначения | Расшифровка |
|---|---|
| МП3 | Тип прибора – технический манометр с трубкой Бурдона |
| У | Универсальное исполнение |
| Климатическое исполнение (У2, Т2) | «У» — для умеренного, «Т» — для тропического климата. Цифра 2 — категория размещения (эксплуатация на открытом воздухе под навесом). |
| Диапазон давления | Цифровая маркировка, например, «0-100» означает верхний предел 100 кгс/см². |
| Материал корпуса | Обычно не кодируется в шифре, указывается отдельно (сталь, алюминий, полистирол). |
Применение надёжного и точного манометра МП3-У ведёт к прямым экономическим выгодам. Во-первых, предотвращаются простои дорогостоящего оборудования из-за неконтролируемых отклонений давления. Во-вторых, точный контроль параметров позволяет оптимизировать технологические процессы, снижая расход энергии и сырья. В-третьих, своевременное выявление проблем по показаниям манометра увеличивает общий ресурс системы, улучшая её окупаемость (ROI). Инвестиция в качественный прибор быстро себя оправдывает.
Основной габарит манометра МП3-У — его диаметр, который составляет стандартные 100 мм. Глубина прибора от плоскости лицевой части до торца штуцера обычно составляет около 40-60 мм, что необходимо учитывать при монтаже в ограниченном пространстве щитов и панелей.
Присоединение осуществляется через штуцер с резьбой. Стандартными вариантами являются метрическая резьба М20х1,5, дюймовая цилиндрическая G1/2 и дюймовая коническая К1/2. Это позволяет интегрировать прибор в большинство отечественных и импортных систем. Для надёжного монтажа важно обеспечить чистоту резьбовых соединений и использовать подходящие уплотнительные материалы.
Модель Манометр МП3-УУ2 0-100 кгс/см², М20х1,5 — манометр в стальном корпусе, климатическое исполнение У2, предел измерения 100 кгс/см², метрическая резьба.
Модель Манометр МП3-У 0-25 кгс/см², G1/2, IP54 — универсальный манометр с пределом 25 кгс/см², дюймовой резьбой и повышенной степенью защиты от пыли и влаги.
Модель Манометр МП3-У 0-400 кгс/см², К1/2, алюминиевый сплав — модель для высокого давления с конической резьбой и корпусом из алюминиевого сплава.
Манометр МП3-У производства Гидромаш изначально разработан с учётом особенностей российского рынка. Он рассчитан на работу в широком температурном диапазоне, что актуально для континентального климата. Прибор совместим с широко распространёнными в РФ рабочими средами, включая индустриальные масла серии И-Г, соответствующие отечественным ГОСТам. Устройство устойчиво к перепадам в электроснабжении (не требует питания) и готово к длительной эксплуатации в условиях как крупных промышленных предприятий, так и объектов ЖКХ по всей России и странам СНГ.
Манометр МП3-У способен работать в экстремальных условиях, характерных для некоторых российских регионов и отраслей. Он сохраняет работоспособность при температурах до -50°C, что обеспечивается применением специальных морозостойких материалов и смазок. Прибор совместим с отечественными рабочими жидкостями, соответствующими ГОСТ, и может быть подвергнут ремонту или замене прямо на объекте в полевых условиях, что минимизирует простои.
Какие среды можно измерять манометром МП3-У?
Прибор предназначен для измерения давления инертных, некристаллизующихся и неагрессивных жидкостей и газов: воды, пара, воздуха, инертных газов, масел. Для кислорода, ацетилена и других специальных сред поставляются особые, предварительно обезжиренные исполнения.
Какой межповерочный интервал у данного манометра?
Стандартный межповерочный интервал для манометра МП3-У, указанный в документации, составляет 2 года. Однако конкретные сроки могут регламентироваться внутренними стандартами предприятия-пользователя.
В чём разница между исполнениями У2 и Т2?
У2 — климатическое исполнение для умеренного климата, рекомендуемое для большинства регионов России. Т2 — для тропического климата с высокой влажностью и температурой. Отличаются преимущественно стойкостью покрытий и материалов к коррозии.
Возможна ли доставка манометра МП3-У в мой город?
Да, мы осуществляем доставку заказов по всей России и в страны СНГ. Доставляем в Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Выбирая манометр Гидромаш, вы получаете качественный и надёжный прибор, соответствующий российским стандартам. Мы предлагаем купить манометр МП3-У по конкурентоспособной цене с гарантией производителя 12 месяцев. Чтобы заказать технический манометр или уточнить его стоимость, свяжитесь с нашими менеджерами.
