| Давление, Мпа | 6 |
| Вес, кг | 0,8 |

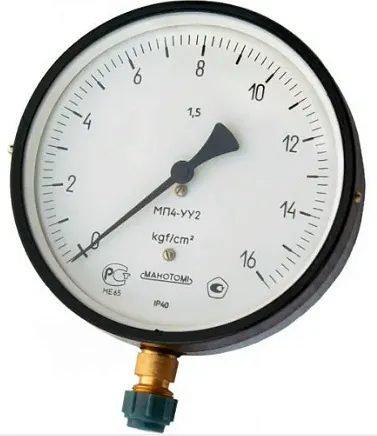

Показывающий манометр МП4-У — это надёжный и точный прибор для визуального контроля избыточного и вакуумметрического давления в гидравлических и пневматических системах. Устройство отличается универсальностью, широким диапазоном измерений и высокой устойчивостью к вибрациям, что делает его незаменимым для эксплуатации в промышленных условиях.
Манометр МП4-У представляет собой прибор показывающего типа, предназначенный для непосредственного измерения и визуального отображения давления на круговой шкале со стрелочным указателем. Основная задача этого устройства — обеспечить оперативный и точный контроль давления неагрессивных жидкостей, пара и газа, включая кислород и ацетилен, в стационарных и мобильных системах. Манометр МП4-У выгодно отличается от электронных аналогов своей энергонезависимостью, простотой конструкции и высокой надёжностью, не требуя для работы внешнего питания.
Ключевыми техническими особенностями манометра МП4-У являются высокая точность измерений (классы 1,0 и 1,5) и широкий выбор диапазонов давления — от 0,6 до 1600 кгс/см². Прибор адаптирован к работе в условиях вибрации (исполнение L3) и может оснащаться различными типами корпусов (сталь, алюминиевый сплав, ударопрочный полистирол) в зависимости от требований к защите и условий эксплуатации. Устройство манометра МП4-У позволяет эффективно контролировать параметры системы, предотвращая аварии, связанные с превышением давления.
Работа с манометром МП4-У напоминает проверку давления в шинах, только масштаб серьёзнее. Если в шине важно не перекачать, то в гидросистеме — не допустить разрыва трубопровода. Этот прибор, как верный страж, всегда начеку и показывает малейшие изменения, не давая давлению «сойти с ума».
| Параметр | Значение для модели МП4-У 0...100 кгс/см² |
|---|---|
| Тип прибора | Показывающий манометр |
| Диаметр корпуса | 100 мм |
| Класс точности | 1,5 |
| Диапазон измерения давления | 0...100 кгс/см² |
| Присоединительная резьба | М20х1,5 |
| Расположение штуцера | Радиальное |
| Степень пылевлагозащиты (IP) | IP54 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Виброзащита | L3 по ГОСТ 12997-84 |
| Материал корпуса | Сталь |
| Материал штуцера | Медный сплав |
| Температура измеряемой среды | от -50 до +60 °C |
| Температура окружающей среды | от -50 до +60 °C |
| Межповерочный интервал | 2 года |
| Примерная масса | 0,5 кг |
Принцип работы показывающего манометра МП4-У основан на деформации чувствительного элемента — трубчатой пружины Бурдона или мембранной коробки, в зависимости от исполнения. При подаче измеряемого давления из гидравлической или пневматической системы на штуцер прибора, чувствительный элемент деформируется. Эта деформация через передаточный механизм (тяги, трибко-секторный узел) преобразуется во вращательное движение оси со стрелкой. Стрелка перемещается по градуированной шкале, указывая текущее значение давления.
Точность показаний манометра МП4-У напрямую зависит от качества передаточного механизма и класса точности самой измерительной пружины. Важно, чтобы прибор был установлен на трубопроводе или коллекторе без перекосов и дополнительных механических напряжений, которые могут исказить работу механизма. Правильный выбор диапазона измерения — не более 2/3 от максимального рабочего давления системы — обеспечивает долгий срок службы и точность прибора на всём рабочем участке шкалы.
Самая частая ошибка при монтаже манометра МП4-У — избыточное усилие при затяжке присоединительного штуцера. Это может привести к деформации корпуса или передаточного механизма внутри, вызывая заклинивание стрелки или смещение нуля. Используйте динамометрический ключ или затягивайте от руки с умеренным усилием, используя уплотнительный материал (ленту ФУМ, нить).
Манометр МП4-У в металлическом исполнении рассчитан на работу в широком температурном диапазоне от -50°С до +60°С. Такая адаптивность позволяет эксплуатировать прибор в неотапливаемых цехах, на северных объектах и в условиях переменного климата. Качество рабочей среды — отсутствие агрессивных примесей и кристаллизующихся включений — является ключевым фактором, влияющим на ресурс чувствительной пружины и механизма.
При соблюдении условий эксплуатации, своевременной поверке и защите от гидроударов (например, с помощью игольчатого клапана или демпфера), типовой срок службы манометра МП4-У составляет от 5 до 10 лет. Ресурс напрямую связан с интенсивностью циклирования давления: в системах с постоянным давлением прибор прослужит дольше, чем в системах с частыми скачками.
Манометр МП4-У находит применение практически во всех отраслях промышленности, где требуется визуальный контроль давления. В машиностроении и автомобильной промышленности он используется на испытательных стендах и гидравлических прессах. В нефтегазовой отрасли и горнодобывающей промышленности прибор контролирует давление в системах управления станками-качалками, буровых установках и компрессорном оборудовании. В металлообработке и деревообработке манометр устанавливается на гидроприводах станков.
Химическая промышленность использует его для безопасного контроля технологических процессов, а текстильная — в системах пневмоавтоматики. В строительстве и ЖКХ манометр МП4-У незаменим для мониторинга давления в системах отопления, водоснабжения, на насосных станциях и котельных, обеспечивая безопасную и эффективную работу инженерных сетей.
Несмотря на аналоговый принцип действия, манометр МП4-У легко интегрируется в концепцию Industry 4.0. С помощью датчиков положения (энкодеров), отслеживающих угол поворота стрелки, его показания можно оцифровать и передавать в SCADA-системы или на ПЛК для удалённого мониторинга давления. Это позволяет организовать предиктивную диагностику: анализ тенденций изменения давления с течением времени помогает прогнозировать износ насосов или засорение фильтров, предотвращая внеплановые остановки производства.
Обслуживание манометра МП4-У сводится в основном к внешней очистке стекла и корпуса от загрязнений и своевременной поверке в аккредитованной лаборатории раз в два года. Для продления срока службы критически важно защитить прибор от резких скачков давления (гидроударов). Это достигается установкой перед манометром запорного игольчатого клапана, который позволяет «отсекать» прибор при пуске системы, или мембранного разделителя (диафрагмы).
В процессе длительной эксплуатации манометра МП4-У могут потребовать замены быстроизнашиваемые детали. В стандартный ремонтный комплект (ЗИП) обычно входят: уплотнительное стекло (или защитное пластиковое кольцо), уплотнительная прокладка под стеклом, стрелка, ось со втулкой, а также набор мелких пружин и штифтов для передаточного механизма. Заказать оригинальный ремкомплект для манометра МП4-У можно у официальных поставщиков.
Помимо базовой модели МП4-У, на рынке представлены различные аналоги и варианты исполнения, различающиеся по функционалу и характеристикам:
1. Мановакуумметр МВП4-У — комбинированный прибор для измерения как избыточного, так и вакуумметрического давления.
2. Манометр с контактной группой (сигнализирующий) — оснащён электрическими контактами для подачи сигнала при достижении заданного давления.
3. Виброустойчивое исполнение L4 — для установки на оборудовании с экстремальным уровнем вибраций.
4. Кислородное исполнение — обезжиренный прибор для работы с кислородом, маркируется синей полосой на шкале.
5. Манометр с фланцевым креплением (передним или задним) — для монтажа на панель щита без использования штуцера.
| Элемент кода | Расшифровка |
|---|---|
| МП4 | Манометр показывающий, тип конструкции (с трубчатой пружиной) |
| -У | Климатическое исполнение «Умеренный климат» (общепромышленное) |
| 1.5 | Класс точности (например, 1,5 или 1,0) |
| 100 | Верхний предел измерения, кгс/см² (например, 100) |
| М20х1.5 | Резьба присоединительного штуцера |
| IP54 | Степень пылевлагозащиты корпуса |
Использование надёжного манометра МП4-У — это инвестиция в безопасность и бесперебойность производства. Своевременное обнаружение отклонений давления предотвращает дорогостоящие аварии: разрывы трубопроводов, выход из строя насосов и гидроцилиндров. Это напрямую снижает простои оборудования и затраты на ремонт. Высокая точность прибора способствует оптимизации технологических процессов, позволяя выдерживать режимы с минимальным расходом энергии, что улучшает общую окупаемость (ROI) оборудования.
Корпус манометра МП4-У имеет стандартный диаметр 100 мм и глубину (без учёта штуцера) около 50-60 мм в зависимости от исполнения. Основной тип присоединения — радиальный штуцер с метрической резьбой М20х1,5, который расположен в нижней части прибора. Также доступны варианты с трубной резьбой G1/2 или конической К1/2. Монтаж в ограниченном пространстве облегчает компактность прибора и лёгкий доступ к штуцеру для подключения капиллярной трубки или непосредственно к точке измерения.
Модель МП4-У 1.5/100 М20х1.5 IP54 — манометр с классом точности 1,5, диапазоном измерения 0–100 кгс/см², метрической резьбой и степенью защиты IP54.
Модель МП4-У 1.0/16 G1/2 IP42(сталь) — манометр повышенной точности (1,0) на диапазон 16 кгс/см² с трубной резьбой, защитой IP42 и стальным корпусом.
Манометр МП4-У изначально спроектирован с учётом особенностей эксплуатации в России и странах СНГ. Он работает в широком климатическом диапазоне, выдерживая морозы до -50°С, что актуально для неотапливаемых производств и северных регионов. Конструкция совместима с отечественными рабочими средами — индустриальными маслами ИГП, ВМГЗ и другими, соответствующими ГОСТ. Устройство не критично к перепадам напряжения, так как не требует электропитания, и готово к длительной эксплуатации на объектах ЖКХ, в промышленности и на транспорте.
Манометр МП4-У в металлическом исполнении полностью сохраняет работоспособность при температурах до -40°С и даже -50°С, что делает его пригодным для арктических условий. Его герметичный корпус (IP54) защищает механизм от попадания влаги и пыли при работе на открытых площадках или в запылённых цехах. Устойчивость к вибрациям (L3) позволяет устанавливать прибор непосредственно на двигателях, компрессорах и другом вибрирующем оборудовании без потери точности показаний. Простота конструкции допускает ремонт или замену в полевых условиях при наличии минимального набора инструментов.
Теоретически, манометр МП4-У мог бы работать в герметичном отсеке лунной или марсианской станции. Его механическая природа — главный плюс: нет электроники, которая может выйти из строя от космической радиации. Главные задачи — обеспечить герметичность соединения в условиях вакуума за бортом и подобрать рабочую жидкость, не замерзающую при экстремально низких ночных температурах Марса (-125°C). Запас прочности и виброустойчивость конструкции, заложенные для земных условий, стали бы отличной основой для внеземного применения.
Какой класс точности у манометра МП4-У?
Манометр МП4-У выпускается с двумя классами точности: 1,5 (основной) и 1,0 (повышенной точности). Класс указывает на допустимую погрешность в процентах от верхнего предела измерения шкалы.
Можно ли использовать манометр МП4-У для измерения давления кислорода?
Да, существуют специальные обезжиренные (кислородные) исполнения манометра МП4-У. Они имеют маркировку в виде синей полосы на циферблате и не содержат масел и жиров в механизме, что исключает риск возгорания.
Что означает исполнение "У2" и "L3"?
"У2" — климатическое исполнение по ГОСТ 15150-69 для работы в макроклиматических районах с умеренным климатом. "L3" — группа вибростойкости по ГОСТ 12997-84, указывающая на возможность работы при категорированных вибрациях.
Как осуществляется доставка манометра МП4-У в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону?
Мы осуществляем быструю доставку транспортными компаниями или курьерскими службами по всем городам России. Для стран СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) действует отдельная логистика.
Выбирая манометр МП4-У в нашей компании, вы получаете оригинальное промышленное оборудование с гарантией 12 месяцев от производителя. Мы предлагаем конкурентную цену, возможность заказать нужное исполнение и типоразмер, а также оперативную обработку заявок. Для вашего удобства мы организовали возможность быстрой отгрузки со складов в ключевых промышленных центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Это значит, что купить манометр МП4-У можно с минимальными сроками поставки. Мы обеспечиваем надёжную доставку по всей России и в страны СНГ, сопровождая каждую поставку полным пакетом документов. Доверяйте точность ваших систем бренду Гидромаш.
