Вакуумметры VAM – это высокоточные аналоговые приборы, предназначенные для измерения уровня вакуума в промышленных системах. Серия вакуумметров VAM широко применяется в пневматических захватах, вакуумных эжекторах, технологических линиях упаковки, автоматизированных сборочных системах и других установках, где требуется точный контроль разрежения. Благодаря прочной конструкции и стабильной работе в сложных условиях, вакуумметры VAM обеспечивают надёжное функционирование оборудования.
Приборы серии вакуумметров VAM имеют аналоговую шкалу и работают по принципу трубки Бурдона, что обеспечивает высокую долговечность и устойчивость к вибрациям. Они рассчитаны на работу в условиях цехов и производственных помещений при температуре окружающей среды от –10 до +60 °C. Вакуумметры VAM могут использоваться как с масляной, так и с безмасляной средой, что расширяет сферу их совместимости с различными пневмосистемами.
Вакуумметры VAM функционируют на основе деформации чувствительного элемента — трубки Бурдона. При изменении давления внутри прибора, трубка изгибается, и это движение через передаточный механизм передаётся на стрелку, указывающую значение на шкале. Такой принцип позволяет достигать высокой точности измерений (класс точности 1,6) при минимальных затратах на обслуживание. Вакуумметры VAM устойчивы к скачкообразным перепадам нагрузки и допускают эксплуатацию до 2/3 предела шкалы при динамических режимах работы.
Вакуумметры VAM стабильно работают в диапазоне температур от –10 до +60 °C, что делает их пригодными для использования в большинстве промышленных условий России, включая северные регионы. Корпус приборов обладает защитой от коррозии (класс CRC 1), что увеличивает ресурс эксплуатации в условиях повышенной влажности. Средний срок службы вакуумметров VAM превышает 5 лет при нормальных условиях эксплуатации и периодическом техническом обслуживании.
Серия вакуумметров VAM активно используется в системах автоматизации, вакуумных конвейерах, упаковочных машинах, робототехнических комплексах и линиях сборки, где применяются вакуумные захваты. Вакуумметры VAM обеспечивают операторам визуальный контроль за уровнем разрежения, позволяя своевременно диагностировать утечки или снижение эффективности системы. Они совместимы с большинством стандартных пневматических компонентов европейских и российских производителей.
| Параметр | Значение |
|---|---|
| Рабочее давление | 0...-100 кПа (вакуум) |
| Диапазон температур | –10...+60 °C |
| Тип рабочей среды | Сжатый воздух, фильтрованный, с маслом или без масла |
| Присоединительные размеры | G1/8, G1/4, G1/2 |
| Масса | 0,2–0,6 кг |
| Производительность/пропускная способность | Аналоговая индикация (без прямого расхода) |
| Класс точности | 1,6 |
| Тип монтажа | Резьбовое соединение |
| Положение штуцера | Сзади по центру или сбоку |

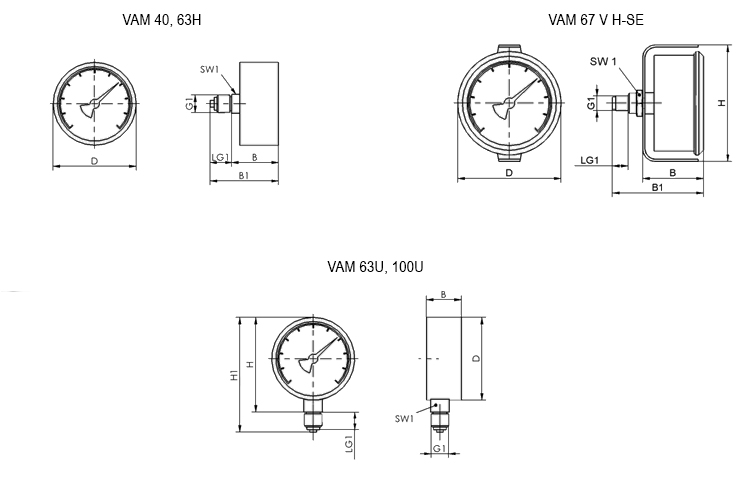

Ниже представлена таблица с точными габаритами и присоединительными параметрами моделей серии вакуумметров VAM.
| Модель | B, мм | B1, мм | D, мм | G1 | H, мм | H1, мм | LG1, мм | SW1, мм |
|---|---|---|---|---|---|---|---|---|
| Вакуумметр VAM 100 V250 U | 87,0 | – | 100,0 | G1/2-M | 112,0 | 142,0 | 25,0 | 22,0 |
| Вакуумметр VAM 62 V250 H | 34,0 | 46,0 | 62,0 | G1/4-M | – | – | 12,0 | 14,0 |
| Вакуумметр VAM 62 V400 H | 34,0 | 46,0 | 62,0 | G1/4-M | – | – | 12,0 | 14,0 |
| Вакуумметр VAM 62 V U PSI | 26,0 | – | 62,0 | G1/4-M | 68,0 | 82,5 | 13,0 | 14,0 |
| Вакуумметр VAM 63 V H-SE | 38,0 | 48,0 | 63,0 | G1/8-M | – | – | 10,0 | – |
| Вакуумметр VAM 39 V H | 30,0 | 40,0 | 39,0 | G1/8-M | – | – | 10,0 | 12,0 |
| Вакуумметр VAM 62 V H PSI | 35,0 | 48,0 | 62,0 | G1/4-M | – | – | 13,0 | 14,0 |
Изображение: Вакуумметр VAM — общий вид, заднее подключение, резьбовое соединение G1/4, модель для монтажа в панель.
Все модели серии вакуумметров VAM имеют одинаковый принцип действия и высокую надёжность, но различаются по габаритам, типу присоединения и способу монтажа. VAM 100 — самая крупная модель с присоединением G1/2, подходит для сложных систем. Модели VAM 62 и VAM 63 имеют компактные размеры и устанавливаются в ограниченном пространстве. VAM 39 — миниатюрный прибор для точечных измерений. Присоединительная резьба может быть G1/8, G1/4 или G1/2, что обеспечивает совместимость с различными пневмосистемами.
Расшифровка маркировки: VAM — серия вакуумметров; 62, 100, 39 — диаметр корпуса в мм; V — вакуумный прибор; 250, 400 — верхний предел шкалы; U, H, H-SE — конструктивное исполнение (U — универсальное, H — горизонтальное, SE — специальное исполнение). Например, VAM 62 V250 H — вакуумметр диаметром 62 мм для горизонтального монтажа с пределом измерения до –250 кПа.
— Вакуумметр VAM 62 V250 H, G1/4-M, шт
— Вакуумметр VAM 100 V250 U, G1/2-M, шт
— Набор: вакуумметр VAM 63 V H-SE + крепёжная планка
— Комплект из 5 шт. Вакуумметр VAM 39 V H для линии упаковки
Вопрос: Как выбрать нужную модель вакуумметров VAM?
Ответ: Выбор зависит от диаметра посадочного места, типа резьбы (G1/8, G1/4, G1/2) и условий монтажа (сзади, сбоку, горизонтально). Модели VAM 62 и VAM 100 подходят для стандартных щитов, VAM 39 — для компактных модулей.
Вопрос: Какие сроки поставки вакуумметров VAM?
Ответ: Стандартные модели в наличии на складе в Екатеринбурге. Доставка по России — от 1 дня (в Москву, Санкт-Петербург, Казань и другие города).
Вопрос: Совместимы ли вакуумметры VAM с оборудованием других производителей?
Ответ: Да, вакуумметры VAM имеют стандартные резьбовые присоединения и используются с пневмокомпонентами любого бренда.
Вопрос: В каких условиях эксплуатировать вакуумметры VAM?
Ответ: Рекомендуется применять при +20...+50 °C, без прямого солнечного света. Не допускается воздействие агрессивных сред и вибраций выше допустимых.
Общий вес изделий серии вакуумметров VAM — от 200 г до 600 г. Габаритные размеры: диаметр от 39 до 100 мм, длина до 142 мм. Код ТН ВЭД: 9026 20 000 0 — приборы для измерения давления.
— Почему вакуумметр VAM не показал вакуум?
— Потому что его вставили в розетку вместо вакуумного шланга!
Вакуумметры VAM от поставщика Гидромаш — это надёжное решение для контроля вакуума на производстве. Поставки осуществляются из Екатеринбурга с доставкой по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Оформить заказ можно через форму на сайте или в разделе Контакты.
