| Давление, Мпа | 4 |
| Вес, кг | 0,14 |

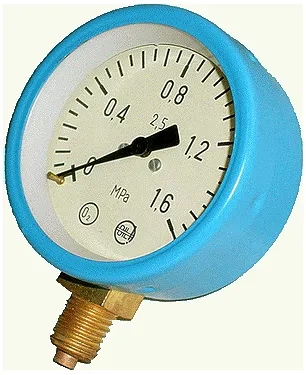

Манометр показывающий М-2/1 — это надежный и точный прибор общепромышленного назначения для визуального контроля избыточного давления в гидравлических и пневматических системах. Устройство характеризуется долгим сроком службы, высокой надежностью и всеклиматическим исполнением, что позволяет эффективно использовать манометр М-2/1 в различных отраслях промышленности. Сегодня купить манометр М-2/1 можно с гарантией и возможностью быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани.
Манометр показывающий М-2/1 представляет собой стрелочный прибор, предназначенный для непрерывного измерения избыточного давления неагрессивных сред. Этот манометр М-2/1 широко применяется для контроля параметров в системах, где требуется постоянный визуальный мониторинг: в пневматических блоках управления компрессорного оборудования, на технологических линиях, в испытательных стендах и системах автоматизации.
Конструкция манометра М-2/1 отличается простотой и надежностью. Принцип работы основан на преобразовании деформации чувствительного элемента (трубчатой пружины Бурдона) в угловое перемещение стрелки по циферблату. Высокая ремонтопригодность делает манометр М-2/1 экономически выгодным решением. Ключевые особенности, которые стоит учитывать при выборе и покупке манометра М-2/1, включают широкий выбор диапазонов измерения (от 0,1 до 40 кгс/см²), возможность работы с газами (включая ацетилен и хладоны), а также универсальное резьбовое присоединение М12х1,5.
Манометр М-2/1 — это как самый честный сотрудник в цеху: он всегда показывает реальную картину, не скрывает «переработки» (избыточное давление) и молчаливо сигнализирует, если что-то пошло не по плану. Его стрелка — это немой, но красноречивый отчет о состоянии системы.
| Параметр | Значение для М-2/1 |
|---|---|
| Тип | Показывающий, стрелочный (деформационный) |
| Верхний предел измерения | 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 кгс/см² |
| Класс точности | 1,5; 2,5 |
| Рабочая среда | Неагрессивные газы, пары, жидкости (включая ацетилен, хладоны) |
| Рабочий диапазон температур | от -60°C до +80°C |
| Присоединительная резьба | М12х1,5 |
| Диаметр корпуса | 60 мм |
| Толщина (высота) корпуса | 29 мм |
| Нормальное положение | Вертикальное (штуцером вниз) |
| Степень защиты (IP) | IP40 |
| Масса, не более | 0,14 кг |
| Межповерочный интервал | 1 год |
| Исполнение по виброустойчивости | Вибропрочное, виброустойчивое (VI группа по ГОСТ 12997-84) |
| Климатическое исполнение | В2 (всеклиматическое) по ГОСТ 15150 |
Принцип действия манометра М-2/1 основан на использовании упругой деформации чувствительного элемента. Внутри прибора находится трубчатая пружина (чаще всего типа Бурдона), которая изогнута по дуге. При подаче измеряемого давления внутрь этой пружины, она стремится распрямиться. Это движение через передаточный механизм (трибко-секторное устройство) преобразуется в поворот стрелки, указывающей на соответствующее делению шкалы значение давления.
Точность показаний манометра М-2/1 напрямую зависит от качества изготовления пружины и передаточного механизма, а также от класса точности (1,5 или 2,5). При эксплуатации важно учитывать, что резкие скачки давления (гидроудары) могут негативно сказаться на долговечности чувствительного элемента. Для продления ресурса рекомендуется устанавливать перед манометром демпферы или игольчатые клапаны.
Самая частая ошибка при монтаже — попытка закрутить манометр М-2/1, удерживая его за корпус или, что еще хуже, за штуцер. Это может привести к деформации внутреннего механизма и нарушению калибровки. Всегда используйте специальный ключ на плоских гранях корпуса (если они предусмотрены) или аккуратно затягивайте, придерживая корпус, но не создавая крутящего момента на штуцере.
Манометр М-2/1 рассчитан на работу в широком температурном диапазоне от -60°C до +80°C, что подтверждает его всеклиматическое исполнение В2. Однако стоит помнить, что экстремальные температуры, особенно близкие к границам диапазона, могут влиять на характеристики упругих элементов и смазки механизма, косвенно увеличивая погрешность измерений.
Срок службы манометра М-2/1 при правильной эксплуатации, своевременном обслуживании и соблюдении межповерочных интервалов (1 год) может составлять многие годы. Основными факторами, сокращающими ресурс, являются вибрация, частые перегрузки по давлению, работа в средах с конденсатом или загрязнениями, которые могут проникнуть внутрь. Использование качественных рабочих сред, соответствующих паспортным данным, — залог долгой и надежной службы прибора.
Манометр показывающий М-2/1 находит применение в самых разных отраслях промышленности благодаря своей универсальности и надежности. В машиностроении и автомобильной промышленности он используется на испытательных стендах и в пневмолиниях. Горнодобывающая и нефтегазовая отрасль применяют его для контроля давления в компрессорном и вспомогательном оборудовании.
В металлообработке и деревообработке этот манометр монтируется на пневматических системах станков. Химическая и текстильная промышленность используют его для безопасного мониторинга технологических процессов. В строительстве он востребован в составе пневмоинструмента, а в сфере ЖКХ — для контроля давления в системах отопления, водоснабжения и на компрессорных станциях. Таким образом, купить манометр М-2/1 — значит получить универсальное средство контроля для множества задач.
Хотя манометр М-2/1 — это классический аналоговый прибор, он легко интегрируется в концепцию Industry 4.0. Установка дополнительных датчиков положения стрелки или применение систем машинного зрения (с коботами для проверки) позволяет оцифровывать его показания. Эти данные можно передавать в ПЛК или SCADA-системы для предиктивного анализа, например, для раннего обнаружения тенденции к росту давления, указывающей на возможную неисправность оборудования.
Обслуживание манометра М-2/1 сводится главным образом к своевременной поверке в аккредитованной лаборатории раз в год, а также к визуальному контролю целостности стекла, корпуса и отсутствию запотевания. Если стрелка прибора не возвращается к нулю после сброса давления или залипает, это сигнал для диагностики. Профилактикой является защита от прямых струй воды, вибрации и гидроударов.
Поскольку манометр М-2/1 является восстанавливаемым изделием, при выходе из строя он может быть отремонтирован. Ремонт обычно включает замену изношенных или поврежденных внутренних компонентов, чистку механизма и последующую повторную калибровку.
Для проведения ремонта манометра М-2/1 может потребоваться ремонтный комплект (ЗИП), который обычно включает быстроизнашиваемые детали: уплотнительные кольца или прокладки для штуцера, защитное стекло (при наличии), стрелку, а в некоторых случаях — чувствительный элемент (пружину) и детали передаточного механизма (ось, трибку, сектор). Заказать оригинальный ремкомплект для манометра М-2/1 можно у поставщика.
На рынке представлены различные аналоги показывающих манометров. При выборе альтернативы манометру М-2/1 можно рассматривать следующие варианты: 1) Манометр общепромышленный с аналогичным диапазоном и классом точности, но в корпусе большего диаметра (100 мм). 2) Манометр с аналогичными характеристиками, но в коррозионностойком исполнении корпуса (нержавеющая сталь). 3) Модель с контактами-сигнализаторами для подачи электрического сигнала при достижении заданного давления. 4) Манометр кислородный (специально подготовленный) для работы с кислородом. 5) Манометр виброустойчивый в усиленном корпусе с жидкостным заполнением циферблата для работы в условиях сильной вибрации.
| Элемент кода/Пример | Расшифровка / Значение |
|---|---|
| М | Манометр |
| 2/1 | Типоисполнение (показывающий, общепромышленный) |
| Доп. код (0,6) | Верхний предел измерения, например, 0,6 кгс/см² |
| Доп. код (1,5) | Класс точности, например, 1,5 |
| В2 | Климатическое исполнение (для умеренного и холодного климата) |
Использование надежного и точного манометра М-2/1 — это инвестиция в безопасность и бесперебойность производства. Своевременный контроль давления помогает предотвратить аварии, снизить риск поломок дорогостоящего оборудования и минимизировать производственные простои. Долгий срок службы и ремонтопригодность этого прибора ведут к снижению затрат на периодическую замену измерительных средств, улучшая общую окупаемость (ROI) технологических линий.
Манометр М-2/1 имеет компактные габариты: круглый корпус диаметром 60 мм и толщиной (высотой) 29 мм. Такие размеры позволяют устанавливать прибор в ограниченном пространстве на щитах, панелях управления и непосредственно на оборудовании. Стандартное нормальное положение крепления — вертикальное, штуцером вниз.
Присоединение осуществляется через латунный штуцер с метрической резьбой М12х1,5. Для монтажа требуется соответствующее резьбовое отверстие в трубопроводе, коллекторе или измерительном блоке. При установке важно обеспечить герметичность соединения, используя рекомендованные уплотнительные материалы (лента ФУМ, нить), и избегать перекосов, которые могут создать нагрузку на штуцер.
Модель Манометр М-2/1-10-1,5 — манометр показывающий с верхним пределом измерения 10 кгс/см², классом точности 1,5.
Модель Манометр М-2/1-0,6-2,5 — манометр показывающий с верхним пределом 0,6 кгс/см², классом точности 2,5, для систем низкого давления.
Модель Манометр М-2/1-40-1,5 В2 — манометр в всеклиматическом исполнении с пределом 40 кгс/см², классом точности 1,5.
Манометр М-2/1 полностью адаптирован к требованиям эксплуатации в России и странах СНГ. Его всеклиматическое исполнение гарантирует стабильную работу как в морозы Сибири, так и в летнюю жару. Прибор совместим с отечественными рабочими жидкостями и газами, нормируемыми ГОСТ. Конструктивная надежность и простота делают его готовым к работе в условиях реального промышленного производства и объектов ЖКХ на всей территории РФ и СНГ, обеспечивая точный контроль давления в любых условиях.
Манометр М-2/1 способен работать в экстремальных условиях, в том числе при температурах, достигающих -40°C и ниже (заявленный диапазон до -60°C). Это достигается за счет применения специальных материалов и смазок в механизме. Устройство сохраняет работоспособность при использовании с широким спектром отечественных масел и рабочих жидкостей, соответствующих ГОСТ.
Простая и надежная конструкция манометра М-2/1 позволяет проводить первичную диагностику в полевых условиях: визуальную оценку целостности, проверку на «залипание» стрелки или её не возврат к нулю. При необходимости прибор может быть оперативно заменен, что минимизирует простой оборудования.
Теоретически, манометр М-2/1 мог бы работать на Марсе или Луне при соблюдении ряда условий. Во-первых, его необходимо было бы поместить в термостатируемый кожух, так как перепады температур в космосе выходят за его рабочий диапазон. Во-вторых, для работы с разреженной атмосферой или иными средами потребовалась бы специальная калибровка упругого элемента. Однако сама механическая надежность, виброустойчивость и герметичность конструкции говорят о значительном запасе прочности, который можно было бы использовать в проектировании специализированных космических приборов контроля.
Какой межповерочный интервал у манометра М-2/1?
Стандартный межповерочный интервал для манометра М-2/1 составляет 1 год. Однако периодичность может быть изменена на основании результатов предыдущей поверки или условий эксплуатации, указанных в методике поверки.
С какими средами можно применять манометр М-2/1?
Манометр М-2/1 предназначен для измерения давления неагрессивных по отношению к сталям и медным сплавам жидкостей, паров и газов. В частности, он может использоваться с ацетиленом и хладонами, а также с водой, воздухом, инертными газами и некристаллизующимися маслами.
Как осуществить доставку манометра в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань или Ростов-на-Дону?
Мы организуем доставку манометров М-2/1 и другого оборудования по всей России и в страны СНГ: в Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. В указанные города возможна быстрая отгрузка со складов или транспортных компаний.
Что означает класс точности 1,5 для манометра?
Класс точности 1,5 означает, что допустимая основная приведенная погрешность прибора не превышает ±1,5% от верхнего предела измерения шкалы. Например, для манометра на 10 кгс/см² погрешность составит не более ±0,15 кгс/см² во всем диапазоне измерений.
Заказывая манометр М-2/1 в нашей компании, вы выбираете надежного поставщика оригинального промышленного оборудования. Мы предлагаем купить манометр показывающий М-2/1 с официальной гарантией производителя 12 месяцев. Наши клиенты ценят возможность быстрой отгрузки: нужная модель манометра М-2/1 может быть отгружена со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани в кратчайшие сроки. Мы обеспечиваем оперативную доставку по всем регионам России и в страны СНГ, делая процесс покупки максимально удобным. Обращаясь к нам, вы делаете выбор в пользу качества, надежности и сервиса, которые уже много лет ассоциируются с брендом Гидромаш.
