Манометры PG63

Виброустойчивые манометры PG63 от бренда Гидромаш — это надёжные приборы для точного визуального контроля давления в условиях повышенной вибрации и динамических нагрузок. Они предназначены для работы с неагрессивными жидкостями, парами и газами, включая ацетилен и хладоны. Корпус из нержавеющей стали диаметром 63 мм и глицериновая заливка обеспечивают стабильные показания и защиту от износа.

Описание и назначение

Манометры PG63 — это ключевые измерительные приборы для промышленных гидравлических и пневматических систем, где обычные устройства выдают погрешности из-за вибрации. Назначение манометров PG63 заключается в обеспечении точного и стабильного контроля давления в системах, подверженных периодическим или случайным колебаниям. Это отличает их от стандартных моделей и делает незаменимыми в условиях работы двигателей, прессов, мобильной техники и станков. Ключевые технические особенности манометров PG63 включают корпус из нержавеющей стали, устойчивость к вибрациям любого типа, глицериновую заливку для демпфирования колебаний стрелки и широкий диапазон измерения давления.

Использование манометров PG63 в гидравлических системах позволяет операторам своевременно отслеживать изменения давления, предотвращая аварийные ситуации и простои. Они решают задачу точного измерения там, где другие приборы показывают некорректные данные. Виброустойчивые манометры PG63 характеризуются высокой надёжностью, длительным ресурсом и совместимостью с различными типами рабочих сред. При выборе манометра PG63 важно учитывать требуемый диапазон измерений, тип присоединительной резьбы и исполнение по расположению штуцера. Заказать нужный манометр PG63 можно с быстрой отгрузкой со склада в Москве.

Вес, габариты, код ТН ВЭД, ГОСТ

Рабочий инструмент, знающий толк в стабильности

В отличие от своих обычных собратьев, которых вибрация заставляет нервно подёргиваться, манометр PG63 — это мастер медитации в мире гидравлики. Его стрелка остаётся непоколебимой, как будто говорит всем окружающим колебаниям: «Вы просто не там ищете», продолжая точно показывать давление.

Технические характеристики

Принцип работы

Принцип работы манометра PG63 основан на преобразовании давления измеряемой среды в механическое перемещение стрелки по калиброванной шкале. Давление через присоединительный штуцер воздействует на чувствительный элемент — трубчатую пружину (пружину Бурдона) или мембранный блок, который деформируется пропорционально приложенному усилию. Эта деформация через кинематический механизм (трибко-секторное устройство) передаётся на ось стрелки, вызывая её поворот. Основным отличием и преимуществом модели PG63 является глицериновая заливка внутренней полости, окружающей механизм.

Глицерин выполняет роль демпфера: он гасит паразитные колебания и вибрации, передаваемые на чувствительный элемент и кинематическую передачу как от самой системы, так и от внешних источников. Это позволяет стрелке манометра PG63 оставаться стабильной и показывать среднее истинное значение давления без рывков и «дрожания», характерных для приборов без заливки в условиях вибрации. Качество работы манометров PG63 напрямую зависит от правильности монтажа, соответствия диапазона измерения рабочим значениям давления и чистоты рабочей среды.

Ошибка, которая лишает прибор главного преимущества

Типичная ошибка при монтаже — установка манометра PG63 на вибрирующую панель или трубопровод без использования дополнительных гибких подводок или демпфирующих прокладок. Хотя прибор виброустойчив, чрезмерная жёсткая передача высокочастотных колебаний от источника может превысить демпфирующие возможности глицериновой заливки и со временем привести к износу механизма или погрешностям. Лайфхак: для максимальной эффективности используйте короткий сильфонный отвод или гибкий шланг высокого давления между линией и манометром PG63, чтобы изолировать его от наиболее интенсивных вибраций.

Температурный режим и срок службы

Манометры PG63 рассчитаны на работу в температурном диапазоне окружающей среды от –20°С до +60°С. Глицериновая заливка обеспечивает стабильную работу механизма в этих пределах, не затвердевая на холоде и не разжижаясь чрезмерно при высокой температуре. Температура самой измеряемой среды не должна превышать +100°С, чтобы не повредить внутренние элементы и не изменить свойства демпфирующей жидкости. Качество рабочей среды — отсутствие абразивных частиц, кристаллизации и химической агрессии — является ключевым фактором, влияющим на ресурс чувствительного элемента и кинематики. При соблюдении условий эксплуатации срок службы манометров PG63 составляет 5-10 лет и более.

Несоблюдение температурных ограничений, особенно нагрев измеряемой среды выше +100°С, может привести к ускоренному старению уплотнений, изменению вязкости глицерина и, как следствие, к снижению демпфирующих свойств и точности показаний. Регулярная проверка целостности корпуса и чистоты смотрового стекла — простые меры, продлевающие ресурс прибора.

Область применения

Виброустойчивые манометры PG63 находят широкое применение в различных отраслях промышленности. В машиностроении и автомобильной промышленности их устанавливают на испытательные стенды, гидравлические прессы и станочное оборудование. В горнодобывающей и нефтегазовой отраслях манометры PG63 контролируют давление в системах буровых установок, насосных агрегатов и компрессоров, работающих в условиях сильной вибрации. В металлообработке и деревообработке они используются на гидравлических подачах станков и прессов.

В химической и текстильной промышленности приборы PG63 следят за параметрами в системах с агрессивными (в допустимых пределах) парами и газами. В строительстве их монтируют на автокраны, экскаваторы и другую мобильную технику. В сфере ЖКХ манометры PG63 могут применяться в насосных станциях и системах, где присутствуют вибрации от работающего оборудования. Купить манометры PG63 для этих задач можно с быстрой отгрузкой со склада в Новосибирске или Ростове-на-Дону.

Современные технологии

Манометры PG63, являясь аналоговыми приборами, легко интегрируются в концепцию Industry 4.0 через установку дополнительных датчиков положения стрелки или преобразователей «стрелка-код». Это позволяет оцифровывать их показания и передавать данные в ПЛК (программируемый логический контроллер) или SCADA-систему для мониторинга в реальном времени. В паре с коботами, осуществляющими визуальный контроль, данные с манометра PG63 могут использоваться для автоматической корректировки режимов работы оборудования, а предиктивная диагностика на основе анализа стабильности показаний поможет спрогнозировать необходимость обслуживания до возникновения сбоя.

Обслуживание и ремонт

Для продления срока службы манометра PG63 необходимо соблюдать предписанные производителем условия эксплуатации: не превышать верхний предел шкалы, работать в допустимом температурном диапазоне и исключить попадание в механизм загрязнённой рабочей среды. Наиболее подвержены износу кинематические пары (ось, шестерни трибко-секторного механизма) и уплотнительные элементы штуцера. Обслуживание заключается в периодической поверке прибора для подтверждения класса точности, визуальной проверке на отсутствие повреждений корпуса, запотевания или утечки глицерина, а также чистке смотрового стекла.

При обнаружении значительных погрешностей, заклинивания стрелки или повреждении корпуса требуется ремонт, который чаще всего предполагает замену всего механизма в сборе. Самостоятельная разборка и попытка замены глицерина не рекомендуются, так как это требует специального оборудования и условий для предотвращения попадания пузырьков воздуха, что напрямую влияет на точность и демпфирующие свойства. Заказать квалифицированный ремонт или замену можно у поставщика.

Ремкомплект или ЗИП

Типовой ремонтный комплект (ЗИП) для манометров PG63, как правило, включает в себя сменное уплотнение штуцера (кольцо круглого сечения из маслобензостойкой резины или фторкаучука), защитное стекло или поликарбонатную линзу, а в некоторых случаях — запасной механизм в сборе (пружинный блок с кинематикой). Быстровынимаемыми деталями обычно не являются, ремонт чаще носит модульный характер. Для данных приборов доступен заказ оригинальных запасных частей и ремкомплектов от бренда Гидромаш, что гарантирует сохранение заводских характеристик после восстановления.

Аналоги устройства

Кроме конкретной модели PG63, на рынке представлены другие типы манометров, решающие схожие задачи измерения давления в сложных условиях. Вот несколько обобщённых аналогов:

1. Виброустойчивый манометр с диаметром корпуса 100 мм и силиконовой заливкой.

2. Антивибрационный манометр с фланцевым присоединением и диапазоном до 600 бар.

3. Манометр коррозионностойкий в цельнометаллическом корпусе для агрессивных сред.

4. Мановакуумметр вибростойкий с комбинированной шкалой (давление и разрежение).

5. Цифровой манометр с ЖК-дисплеем и аналоговым выходом 4-20 мА для систем АСУ ТП.

Условное обозначение

Экономические выгоды

Применение виброустойчивых манометров PG63 напрямую ведёт к снижению простоев технологического оборудования. Точные и стабильные показания позволяют оперативно выявлять отклонения в работе систем, предотвращая серьёзные поломки. Это уменьшает затраты на внеплановый ремонт. Повышенный ресурс самого прибора, благодаря качественным материалам и демпфированию, снижает частоту его замены. В итоге, правильный выбор контрольно-измерительного оборудования, такого как манометр PG63, улучшает общую окупаемость (ROI) производства за счёт роста надёжности и сокращения операционных расходов.

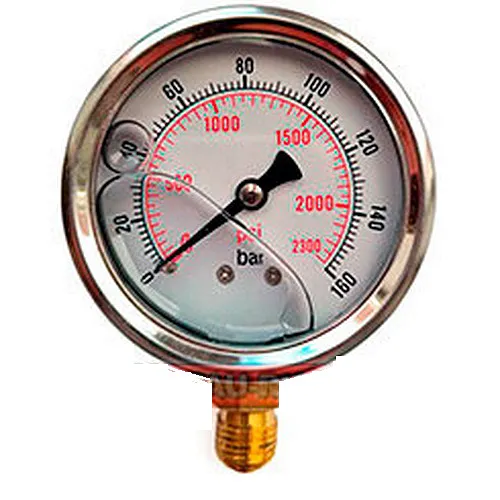

Изображения

Габаритные и присоединительные размеры

Главный габаритный размер манометра PG63 — диаметр лицевой части 63 мм. Общая высота прибора зависит от исполнения: для радиального подключения (штуцер снизу) она составляет примерно 80-90 мм от оси штуцера до верхней точки корпуса; для осевого (штуцер сзади) — около 60-70 мм по глубине. Тип присоединения — резьбовой штуцер, стандартно с наружной резьбой BSP G1/4". Поле для монтажа на панели представляет собой отверстие под цилиндрическую часть корпуса диаметром ~63 мм с креплением посредством задней гайки. Компактные размеры позволяют устанавливать манометры PG63 даже в ограниченном пространстве щитов управления и на небольших гидроагрегатах.

Примеры заказа

Модель манометра PG63 - PG63-100R-G — вибростойкий манометр с пределом измерения 100 бар, радиальным расположением штуцера и резьбой BSP G1/4".

Модель манометра PG63 - PG63-40A-N — антивибрационный манометр на 40 бар с осевым (задним) штуцером и резьбой NPT Z1/4".

Модель манометра PG63 - PG63-250R-M — манометр для гидравлики с диапазоном 250 бар, радиальным подключением и метрической резьбой M14x1.5.

Адаптация к российским условиям

Манометры PG63 отлично адаптированы к эксплуатации в России и странах СНГ. Они рассчитаны на работу в широком температурном диапазоне, характерном для континентального климата. Совместимы с распространёнными отечественными индустриальными маслами (ИГП, ВМГЗ, АМГ-10 и др.), соответствующими ГОСТ. Устойчивая конструкция и глицериновая заливка обеспечивают надёжную работу при нестабильном качестве электропитания на удалённых объектах, так как они не зависят от него. Эти манометры PG63 полностью готовы к использованию на промышленных предприятиях и объектах ЖКХ по всей территории РФ, Казахстана, Беларуси и других стран Содружества.

Работа в экстремальных условиях

Манометры PG63 способны функционировать при температурах окружающей среды до –20°С, что частично покрывает требования к «холодному» климату. Для работы при температурах до –40°С требуются специальные исполнения с морозостойким глицерином или иной заливкой. Приборы совместимы с отечественными рабочими жидкостями, соответствующими ГОСТ, и сохраняют герметичность в условиях повышенной влажности и запылённости. Относительная простота конструкции позволяет проводить диагностику и замену в полевых или цеховых условиях без сложного оборудования, что минимизирует время простоя агрегата.

Возможность работы на Марсе или Луне

Теоретически, чтобы манометр PG63 смог работать на Марсе или Луне, потребовалось бы его размещение в герметичном отсеке с земной атмосферой, так как его механизм не рассчитан на практически полный вакуум и крайне низкие температуры (до –130°С на Марсе). Однако его ключевые качества — виброустойчивость и надёжность механической связи — оказались бы весьма кстати. На Луне он мог бы использоваться внутри лунного модуля или ровера для контроля давления в гидравлических системах манипуляторов, демпфируя вибрации от работы двигателей и перемещений по неровной поверхности. Запас прочности, заложенный в его конструкцию, близок к «инопланетным» стандартам надёжности.

Часто задаваемые вопросы

Какой срок гарантии на манометры PG63?
На все манометры PG63 бренда Гидромаш предоставляется гарантия качества 12 месяцев с момента отгрузки при условии соблюдения правил эксплуатации.

Какие варианты доставки манометров PG63 по России и СНГ вы предлагаете?
Мы обеспечиваем доставку манометров PG63 транспортными компаниями (Деловые Линии, ПЭК, КИТ и др.) или курьерскими службами по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

В чём главное отличие манометров PG63 от обычных?
Главное отличие — наличие глицериновой заливки полости под смотровым стеклом. Она демпфирует вибрации, предотвращая «дрожание» стрелки и обеспечивая стабильные, легко читаемые показания в условиях тряски, что критически важно для мобильной техники, станков и насосных агрегатов.

Можно ли поменять диапазон измерения на уже установленном манометре PG63?
Нет, это невозможно. Диапазон измерения жёстко задан заводской калибровкой пружинного элемента и шкалы. Чтобы изменить диапазон, необходимо купить новый манометр PG63 с требуемым верхним пределом шкалы. Правильный подбор диапазона (рабочее давление должно быть в середине трети шкалы) — залог долгой и точной работы прибора.
