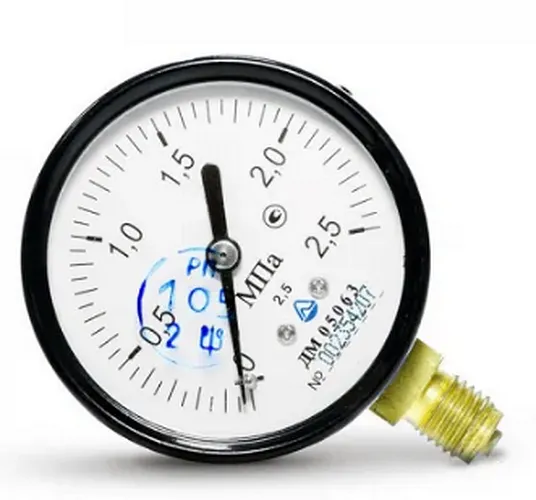

Манометр ДМ 05063-6МПа-1,5-Г

Общетехнический манометр ДМ 05063-6МПа-1,5-Г — это компактный и надёжный прибор для точного измерения давления в промышленных системах. Он предназначен для работы с неагрессивными жидкостями и газами в широком диапазоне температур. Устройство отличается радиальным нижним подключением, корпусом диаметром 63 мм и обеспечивает стабильные показания благодаря классу точности 2,5.

Описание и назначение

Манометр ДМ 05063-6МПа-1,5-Г — это классический деформационный манометр с трубчатой пружиной (пружиной Бурдона), предназначенный для визуального контроля давления в стационарных установках. Основное назначение манометра ДМ 05063-6МПа-1,5-Г — мониторинг давления в гидравлических и пневматических системах, компрессорных станциях, системах тепло- и водоснабжения, а также в технологическом оборудовании различных отраслей. Этот манометр ДМ 05063 решает задачу оперативного контроля и предотвращения аварийных ситуаций, связанных с отклонением давления от нормы.

Отличается от аналогов компактными размерами корпуса (63 мм), что позволяет его установку в ограниченном пространстве приборных панелей. Ключевыми техническими особенностями манометра ДМ 05063-6МПа-1,5-Г являются верхний предел измерения в 6 МПа, класс точности 2,5 и радиальное расположение штуцера с резьбой М12х1,5. Для долговечной работы манометра ДМ 05063 важно использовать его в средах, неагрессивных к медному сплаву измерительного механизма.

Вес, габариты, код ТН ВЭД, ГОСТ

Понять давление проще простого

Представьте, что манометр ДМ 05063-6МПа-1,5-Г — это бесстрашный подводник, который постоянно докладывает вам: «Глубина шесть мегапаскалей, капитан! Продолжаем работу». Его стрелка — ваш самый внимательный и честный матрос.

Технические характеристики

Принцип работы

Манометр ДМ 05063-6МПа-1,5-Г работает по принципу деформации упругого чувствительного элемента — трубчатой пружины Бурдона. Измеряемое давление рабочей среды через штуцер поступает внутрь пружины, запаянной с одного конца. Под действием давления криволинейная пружина стремится распрямиться.

Эта деформация через передаточный механизм (трибко-секторное устройство) преобразуется во вращательное движение оси со стрелкой. Чем выше давление в системе, тем больше угол поворота стрелки манометра ДМ 05063 по отградуированной шкале. Таким образом, оператор получает наглядную и точную информацию о давлении.

Ключевую роль в точности и долговечности манометра ДМ 05063 играет качество материала пружины и кинематической пары. Именно поэтому данный прибор изготавливается с применением пружин из медных сплавов, обеспечивающих хорошую упругость и коррозионную стойкость к неагрессивным средам.

Не затягивайте штуцер динамометрическим ключом от КАМАЗа

Типичная ошибка — чрезмерное усилие при монтаже манометра ДМ 05063. Резьбу М12х1,5 достаточно аккуратно затянуть ключом от руки с умеренным усилием. Попытка «дожать» или использование удлинителей приводит к деформации корпуса или штуцера из медного сплава, нарушению герметичности и потере точности измерений.

Температурный режим и срок службы

Манометр ДМ 05063-6МПа-1,5-Г рассчитан на работу в широком температурном диапазоне: измеряемая среда может иметь температуру от -40°C до +150°C, а окружающий воздух — от -40°C до +50°C. Такие характеристики позволяют использовать прибор на открытых площадках и в неотапливаемых помещениях в большинстве регионов России.

Качество рабочей среды напрямую влияет на ресурс. Абразивные частицы, агрессивные химические вещества или пульсации давления выше допустимых сокращают срок службы пружины и передаточного механизма. При правильной эксплуатации, с периодической поверкой раз в 2 года, типовой срок службы манометра ДМ 05063 составляет не менее 5-7 лет.

Область применения

Общетехнический манометр ДМ 05063-6МПа-1,5-Г широко применяется в машиностроении (прессы, станки с ЧПУ), автомобильной промышленности (испытательные стенды), горнодобывающей и нефтегазовой отраслях (компрессорное и насосное оборудование), металло- и деревообработке (гидравлические контуры), химической и текстильной промышленности (системы подачи рабочих сред). В строительстве и ЖКХ манометр ДМ 05063 используется для контроля давления в системах отопления, водоснабжения и вентиляции.

Современные технологии

Хотя манометр ДМ 05063 является аналоговым показывающим прибором, его показания легко интегрируются в цифровые экосистемы Industry 4.0. С помощью простых оптических считывателей или оператора-кобота, данные со шкалы могут оцифровываться и передаваться в ПЛК или SCADA-систему для мониторинга в режиме реального времени, анализа трендов и предиктивной диагностики состояния оборудования на основе динамики изменения давления.

Обслуживание и ремонт

Для продления срока службы манометра ДМ 05063-6МПа-1,5-Г важно соблюдать эксплуатационные условия: избегать длительных механических вибраций, гидравлических ударов и работы под давлением, превышающим 75% от верхнего предела шкалы. Регулярная поверка (раз в 2 года) в аккредитованной лаборатории позволяет контролировать метрологические характеристики.

Быстрее всего могут изнашиваться детали передаточного механизма и ось стрелки при постоянной вибрации. При загрязнении или попадании вязкой среды внутрь корпуса прибор может начать «залипать». Категорически запрещена самостоятельная разборка и попытка ремонта чувствительного элемента (пружины), так как это приводит к необратимой потере точности.

Ремкомплект или ЗИП

Стандартный ремонтный комплект для манометра ДМ 05063-6МПа-1,5-Г может включать быстросменные элементы: защитное стекло, стопорное кольцо для стекла, стрелку, ось стрелки, а также уплотнительные прокладки под штуцер. Для сервисного обслуживания рекомендуется заказывать оригинальный ЗИП, поскольку геометрия и материалы деталей строго соответствуют заводской спецификации, что гарантирует сохранение класса точности после замены.

Аналоги устройства

1. Манометр с диаметром корпуса 50 мм и пределом 10 МПа, осевое подключение.
2. Манометр в корпусе 100 мм, класс точности 1.5, с фланцевым креплением.
3. Манометр с контактной группой (электрическая сигнализация) на пределы 4 МПа.
4. Модель в корпусе 63 мм с задним фланцем и радиальным штуцером G1/4.
5. Манометр 63 мм с диапазоном 0–16 МПа, климатическое исполнение УХЛ.

Условное обозначение

Экономические выгоды

Применение точного и надёжного манометра ДМ 05063-6МПа-1,5-Г напрямую влияет на экономику предприятия. Своевременное выявление отклонений давления предотвращает дорогостоящие простои оборудования и сокращает расход энергии неоптимально работающими системами. Длительный межповерочный интервал (2 года) и увеличенный ресурс снижают эксплуатационные расходы, обеспечивая быструю окупаемость (ROI) этого контрольного прибора.

Изображения

Габаритные и присоединительные размеры

Основной габаритный размер манометра ДМ 05063-6МПа-1,5-Г — диаметр корпуса 63 мм. Присоединение к системе осуществляется через радиально расположенный латунный штуцер с метрической резьбой М12х1,5. Для обеспечения герметичности подключения рекомендуется использовать уплотнительную шайбу или фум-ленту. Компактность корпуса позволяет легко встраивать манометр в стандартные приборные панели с посадочным отверстием, что упрощает монтаж даже в условиях ограниченного пространства.

Примеры заказа

Модель ДМ 05063-6МПа-1,5-Г — манометр общетехнический с пределом 6 МПа, диаметром 63 мм, радиальным штуцером М12х1,5.

ДМ 05063-4МПа-1,5-Г — аналогичный манометр с верхним пределом измерения 4 МПа.

ДМ 05063-10МПа-1,5-Г — версия манометра с пределом 10 МПа.

Адаптация к российским условиям

Манометр ДМ 05063-6МПа-1,5-Г изначально адаптирован для эксплуатации в России и странах СНГ. Его климатическое исполнение У2 гарантирует работоспособность от -40°C до +50°C, что перекрывает большинство регионов. Прибор совместим с распространёнными отечественными рабочими жидкостями (индустриальные масла по ГОСТ), а его конструкция рассчитана на устойчивую работу в условиях, характерных для российского ЖКХ и промышленных предприятий.

Работа в экстремальных условиях

Манометр ДМ 05063-6МПа-1,5-Г сохраняет работоспособность при температурах до -40°C, что позволяет использовать его на открытых северных месторождениях или в неотапливаемых цехах зимой. Важно, чтобы при таких низких температурах рабочая среда также не замерзала. Прибор совместим с широким спектром отечественных гидравлических масел и рабочих жидкостей по ГОСТ. Простая конструкция и доступность основных элементов упрощают диагностику и замену в полевых условиях, минимизируя простои оборудования.

Возможность работы на Марсе или Луне

Для гипотетической работы манометра ДМ 05063 на Марсе потребовался бы термостатирующий кожух, так как температуры там опускаются ниже -100°C. Однако его герметичная конструкция и работа от механической деформации, независимой от атмосферного давления, теоретически позволили бы ему функционировать в условиях марсианского вакуума. Его запас прочности и надёжность пружины Бурдона — качества, ценные и в земной промышленности, и в смелых инженерных проектах.

Часто задаваемые вопросы

Какой класс точности у манометра ДМ 05063-6МПа-1,5-Г?
Класс точности данного манометра составляет 2,5 по ГОСТ 2405-88, что означает допустимую основную приведённую погрешность в ±2,5% от верхнего предела измерения (6 МПа).

Какая резьба для подключения?
Манометр ДМ 05063-6МПа-1,5-Г имеет радиальное нижнее подключение с метрической резьбой штуцера М12х1,5.

Возможна ли доставка в мой город?
Мы осуществляем доставку манометров по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Какая гарантия на прибор?
Гарантийный срок эксплуатации манометра ДМ 05063 составляет 18 месяцев с момента ввода в эксплуатацию при соблюдении условий, указанных в руководстве и ГОСТ 2405-88.

Почему выбирают «Гидромаш»

Выбирая общетехнический манометр ДМ 05063-6МПа-1,5-Г у нас, вы покупаете качественное проверенное оборудование с полной гарантией 18 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативно доставляем заказы в любой регион России и страны СНГ. Для заказа и уточнения цены на этот надёжный контрольный прибор просто свяжитесь с нашими менеджерами. Доверяйте точность ваших систем Гидромаш.
