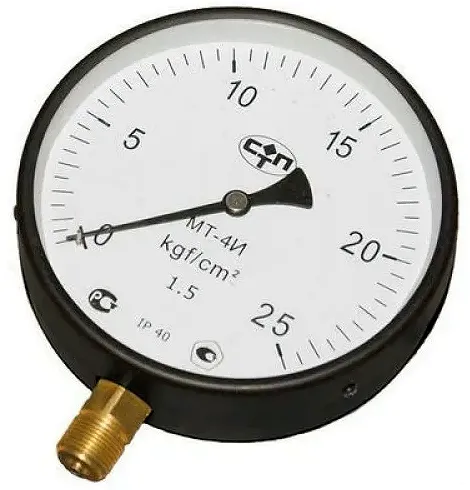

Манометр МТ-4И

Манометр МТ-4И от бренда Гидромаш – надежный общетехнический прибор для контроля избыточного давления в различных гидравлических и пневматических системах. Он характеризуется высокой точностью измерений, долговечностью конструкции и совместимостью с широким спектром рабочих сред, включая воду, пар, газы и масла. Этот манометр является оптимальным выбором для монтажа на тепловых узлах и прочих промышленных объектах, где требуется стабильный и точный контроль параметров.

Описание и назначение

Манометр МТ-4И представляет собой классический прибор с радиальным нижним подключением и корпусом диаметром 160 мм. Его основное назначение – непрерывное визуальное измерение избыточного давления в стационарных условиях. Прибор применяется в системах, где рабочая среда не имеет агрессивного воздействия на материалы его конструкции: стальной окрашенный корпус, медно-латунный измерительный механизм и штуцер из медного сплава.

Ключевыми преимуществами манометра МТ-4И являются универсальность применения и соответствие строгим отечественным стандартам. Прибор производится согласно ГОСТ 2405-88 и внесен в государственный реестр средств измерений (СИ), что гарантирует его метрологические характеристики и допуск к применению на ответственных объектах. Основные технические особенности включают класс точности 1,5, широкий выбор диапазонов измерения давления (от 0–1 МПа до 0–100 МПа) и возможность работы с средами температурой до +150°C.

Выбирая манометр МТ-4И для своих задач, вы получаете устройство, проверенное временем и стандартами. Его надежная конструкция обеспечивает продолжительный срок службы даже в условиях вибрации (степень защиты L3 по ГОСТ 12997-84), что делает его незаменимым в насосных станциях, на трубопроводах, в системах отопления и вентиляции, а также на испытательных стендах.

Вес, габариты, код ТН ВЭД, ГОСТ

Манометр: друг или просто стрелка?

Манометр МТ-4И в системе – это как барометр для капитана корабля. Он не просто показывает цифры, он шепчет: «Давление в норме, капитан, можно плыть дальше». А если что-то не так, его стрелка начинает нервно дёргаться, предупреждая о шторме в трубопроводе ещё до того, как всё пойдёт по швам.

Технические характеристики

Принцип работы

Принцип действия манометра МТ-4И основан на деформации чувствительного элемента – трубчатой пружины (трубки Бурдона), входящей в состав медно-латунного измерительного механизма. При подаче давления через штуцер М20х1,5 внутрь пружины, она стремится распрямиться. Это движение через кинематическую передачу (тяги, трибко-секторный механизм) преобразуется во вращательное движение оси со стрелкой. Угол поворота стрелки пропорционален приложенному давлению и отображается на круговой шкале прибора.

Точность показаний манометра МТ-4И, соответствующая классу 1,5, обеспечивается высокой стабильностью материалов измерительного механизма и качеством изготовления передаточного узла. Наличие виброзащиты L3 позволяет минимизировать влияние механических колебаний на точность отсчета, что особенно важно при установке на работающее оборудование (насосы, компрессоры). Для корректной работы критически важно, чтобы подводимое давление не превышало верхний предел шкалы выбранной модели, а измеряемая среда была совместима с материалами прибора.

Не крутите сильнее, чем надо

Типичная ошибка монтажа – чрезмерное усилие при затяжке манометра МТ-4И в посадочное место с резьбой М20х1,5. Это может привести к деформации латунного штуцера или срыву резьбы, что нарушит герметичность и испортит прибор. Используйте динамометрический ключ или ориентируйтесь на рекомендованный момент затяжки. Герметичность должна обеспечиваться правильным уплотнением (лента ФУМ, нить), а не грубой силой.

Температурный режим и срок службы

Манометр МТ-4И рассчитан на продолжительную работу в широком диапазоне температур измеряемой среды: от –50°C до +150°C. Температура окружающего воздуха может находиться в пределах от –50°C до +85°C. Важно понимать, что при измерениях горячих сред (например, пара) необходимо предусматривать отвод тепла или использование сифонной трубки (гидрозатвора) для защиты внутреннего механизма от перегрева.

Срок службы прибора напрямую зависит от условий эксплуатации: стабильности давления (отсутствия гидроударов), чистоты и агрессивности рабочей среды, а также соблюдения межповерочного интервала (2 года). При работе в номинальных условиях с неагрессивными средами ресурс манометра МТ-4И может составлять 8–12 лет и более. Своевременная поверка в аккредитованной лаборатории не только гарантирует точность, но и позволяет диагностировать потенциальные проблемы механизма.

Область применения

Манометр общетехнический МТ-4И находит широчайшее применение в различных отраслях промышленности: машиностроении, автомобильной промышленности, горнодобывающей и нефтегазовой отраслях, металлообработке, деревообработке, химической и текстильной промышленности, строительстве и ЖКХ. В каждой из этих сфер он выполняет ключевую функцию контроля давления.

В машиностроении и на производственных линиях манометр МТ-4И мониторит давление в гидравлических приводах станков и прессов. В ЖКХ и строительстве он незаменим на узлах учёта тепловой энергии, в системах отопления и водоснабжения. В нефтегазовом секоне прибор используется для контроля давления на вспомогательных линиях, не связанных с агрессивными средами. Его универсальность и надёжность делают манометр МТ-4И стандартным оснащением для множества технологических процессов.

Современные технологии

Несмотря на аналоговую природу, манометр МТ-4И легко интегрируется в концепцию Industry 4.0. Установленные на гидравлические системы коботов (коллаборативных роботов), эти приборы предоставляют визуальную проверку давления оператору. Для автоматизации данные с его шкалы могут считываться через системы технического зрения и передаваться в ПЛК или SCADA-систему для анализа трендов, формирования отчётов и предиктивной диагностики оборудования, предотвращая простои.

Обслуживание и ремонт

Обслуживание манометра МТ-4И в основном сводится к поддержанию его чистоты, целостности стекла и своевременной поверке. Чтобы продлить срок службы, необходимо защищать прибор от прямых ударов, чрезмерной вибрации (выходящей за рамки L3) и работы в условиях, когда давление регулярно превышает 75% от верхнего предела шкалы. Запотевание стекла или попадание масла/жидкости за него свидетельствует о потере герметичности и требует демонтажа и отправки в специализированную мастерскую.

Быстрее всего изнашивается измерительный механизм (трубчатая пружина, передаточный узел) при постоянной работе в зоне верхних значений шкалы или при циклических нагрузках. Также со временем может потребоваться замена уплотнительного кольца под стеклом. Рекомендуется иметь на критически важных линиях резервный прибор для замены на период поверки или непредвиденного ремонта.

Ремкомплект или ЗИП

Для манометра МТ-4И основным расходным элементом является уплотнительное кольцо (прокладка) под стеклом, обеспечивающее герметичность. В состав ремонтного комплекта также могут входить запасное стекло, крепёжные элементы (стопорное кольцо) и в редких случаях – стрелка. Для восстановления измерительного механизма требуется специализированный ремонт с калибровкой. Заказать оригинальные запасные части и ремкомплекты для манометра МТ-4И можно у поставщика.

Аналоги устройства

На рынке представлены различные аналоги манометра МТ-4И по функционалу и исполнению:

1. Общетехнический манометр с диаметром корпуса 100 мм (МТ-1И).
2. Манометр с фланцевым креплением вместо резьбового штуцера.
3. Манометр в корпусе из нержавеющей стали для агрессивных сред.
4. Электроконтактный манометр (например, серии ДМ) с выходом на сигнализацию.
5. Манометр с увеличенной степенью защиты IP65 для работы в условиях сильной запылённости и влаги.

Условное обозначение

Экономические выгоды

Использование качественного манометра МТ-4И с гарантированной точностью позволяет минимизировать производственные риски, связанные с отклонениями давления от технологических норм. Это ведёт к снижению простоев оборудования из-за поломок, экономии энергии за счёт поддержания оптимальных режимов работы и, как следствие, к росту общего ресурса гидравлических систем. Инвестиции в надёжный прибор контроля окупаются многократно за счёт предотвращения аварийных ситуаций и снижения затрат на внеплановый ремонт.

Изображения

Габаритные и присоединительные размеры

Ключевой размер манометра МТ-4И – диаметр круглого корпуса, который составляет 160 мм. Высота прибора вместе с радиальным штуцером составляет примерно 180–200 мм в зависимости от конкретной модификации. Присоединение к системе осуществляется через латунный штуцер, расположенный внизу корпуса по центру, с наружной метрической резьбой М20х1,5.

Для монтажа необходимо обеспечить посадочное место с соответствующей внутренней резьбой и свободным пространством вокруг корпуса для удобства снятия показаний и возможного демонтажа. Компактные габариты манометра МТ-4И позволяют устанавливать его даже в ограниченном пространстве стандартных распределительных шкафов или на панелях управления.

Примеры заказа

Модель МТ-4И-1 – манометр МТ-4И с диапазоном измерения давления от 0 до 1 МПа (0–10 бар).

Модель МТ-4И-25 – манометр МТ-4И с диапазоном измерения давления от 0 до 25 МПа (0–250 бар).

Модель МТ-4И-100 – манометр МТ-4И с диапазоном измерения давления от 0 до 100 МПа (0–1000 бар).

Адаптация к российским условиям

Манометр МТ-4И изначально спроектирован для работы в условиях российского климата и промышленности. Он устойчив к широкому диапазону температур, совместим с распространёнными отечественными рабочими жидкостями (индустриальные масла по ГОСТ), а его конструкция рассчитана на работу в условиях возможных перепадов давления и нестабильности параметров сетей. Простота устройства и ремонтопригодность делают его готовым к эксплуатации на объектах ЖКХ и промышленных предприятиях по всей территории России и стран СНГ.

Работа в экстремальных условиях

Манометр МТ-4И сохраняет работоспособность в экстремальных температурных условиях, от морозов до –50°C до жары свыше +85°C окружающей среды. Его конструкция проверена на устойчивость к вибрации, что актуально для установки на подвижное или работающее оборудование. Прибор совместим с большинством отечественных индустриальных масел и рабочих жидкостей, соответствующих ГОСТ. В случае необходимости, простейшая диагностика (проверка на «залипание» стрелки, герметичность) может быть проведена непосредственно на объекте, что сокращает время простоя.

Возможность работы на Марсе или Луне

Теоретически, манометр МТ-4И мог бы работать на Луне, если бы его поместили в среду с земным атмосферным давлением и температурой в пределах его паспортного диапазона. Его механическая природа не требует внешнего питания, а герметичный корпус со степенью защиты IP40 мог бы противостоять лунной пыли. Ключевым ограничением стала бы экстремально низкая температура лунной ночи, выходящая далеко за рамки –50°C. Но сам факт, что мы рассматриваем такую гипотетическую возможность, говорит о запасе прочности и надёжности этого прибора для земных задач.

Часто задаваемые вопросы

Какой срок гарантии на манометр МТ-4И?
На прибор предоставляется гарантия от производителя Гидромаш сроком 12 месяцев с момента отгрузки при условии соблюдения правил эксплуатации и хранения.

Как осуществляется доставка по России и СНГ?
Мы организуем оперативную доставку манометров МТ-4И по всей России транспортными компаниями или почтой. Возможна отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. В страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) доставка осуществляется через логистических партнеров.

Что делать, если стрелка манометра не возвращается к нулю?
Если стрелка не возвращается к нулю после сброса давления, это может указывать на деформацию трубки Бурдона или заедание в передаточном механизме. В этом случае прибор необходимо демонтировать и отправить на поверку или ремонт в специализированную службу. Не рекомендуется эксплуатация неисправного манометра.

Нужна ли сифонная трубка при измерении давления пара?
Да, при подключении манометра МТ-4И к паропроводу для измерения давления пара обязательно использование сифонной трубки или петли-конденсатоотводчика. Это защищает чувствительный механизм прибора от прямого воздействия высокой температуры пара, которая может превысить допустимые +150°C, и продлевает срок его службы.

Почему выбирают «Гидромаш»

Выбирая манометр МТ-4И от бренда Гидромаш, вы получаете проверенное оборудование, соответствующее ГОСТ, с полной гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в ключевых регионах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Купить или заказать необходимую модель можно по конкурентной цене, а наша логистическая сеть позволяет организовать доставку в любой город России и страны СНГ в сжатые сроки. Надежность, доступность и сервис – наши основные преимущества.
