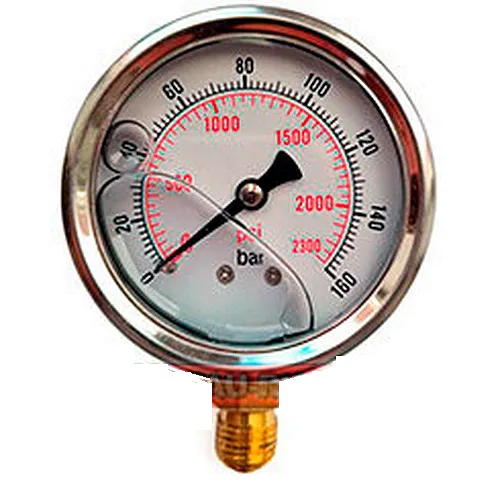

Манометры PG100

Вибростойкие манометры PG100 от бренда Гидромаш — это надёжные приборы для визуального контроля и измерения давления в гидравлических, пневматических системах и системах с подачей неагрессивных рабочих сред. Они отличаются высокой устойчивостью к вибрации благодаря глицериновой заливке и корпусу из нержавеющей стали диаметром 100 мм.

Описание и назначение

Манометры PG100 представляют собой класс вибростойкого контрольно-измерительного гидрооборудования. Основное назначение манометров PG100 — оперативный мониторинг и контроль давления непосредственно на гидроузлах станочного и мобильного оборудования.

Эти устройства решают ключевые задачи обеспечения безопасности и эффективности технологических процессов: предотвращение превышения допустимого рабочего давления, диагностика состояния гидравлических контуров, визуализация текущих параметров для оператора. От аналогов без специального заполнения циферблата манометры PG-100 отличает высокая устойчивость к вибрациям разного характера — как к периодическим колебаниям от работающих двигателей или насосов, так и к случайным ударным воздействиям на гидросистему извне.

Ключевыми техническими особенностями манометров PG100 являются их широкий диапазон измеряемого давления (от 10 до 400 бар), универсальность применения для различных сред (жидкость, пар, газ, включая ацетилен и хладон) и выбор вариантов подключения (радиальное или осевое исполнение). Купить манометры PG100 выгодно для оснащения гидравлических прессов, автокранов, стационарных и мобильных гидростанций.

Если вам нужны точные и надёжные манометры PG-100 для работы в условиях сильной вибрации, то выбор моделей с глицериновым заполнением — правильное решение. Возможность быстрой отгрузки со склада в Москве, Санкт-Петербурге или Ростове-на-Дону позволяет минимизировать простои оборудования при комплектации заказа.

Вес, габариты, код ТН ВЭД, ГОСТ

Манометр, который не бьётся в лихорадке

Заметили, как у классического манометра на вибрирующем прессе стрелка дёргается, словно в ознобе? Манометры PG100 благодаря глицериновой буферной «ванне» внутри всегда остаются спокойными и точными стрелочниками, не истериками. Как ромашковый чай после тяжёлого дня — успокаивает любую систему.

Технические характеристики

Принцип работы

Принцип работы манометров PG100 основан на преобразовании энергии давления в механическое перемещение стрелки по градуированной шкале. Основным чувствительным элементом является трубчатая пружина (трубка Бурдона) или мембранный блок. Под воздействием давления измеряемой среды, подаваемой через присоединительный штуцер, этот элемент деформируется.

Данная деформация через зубчато-рычажный передаточный механизм преобразуется во вращательное движение оси стрелки. Величина угла поворота стрелки пропорциональна приложенному давлению и отображается на шкале прибора. При выборе манометров PG-100 важно учитывать, что их точность и долговечность напрямую зависят от соответствия диапазона измерений ожидаемому давлению в системе. Применение в условиях, близких к максимальному значению шкалы, сокращает ресурс чувствительного элемента.

Ключевой особенностью именно вибростойких манометров PG100 является глицериновое заполнение корпуса. Вязкая жидкость гасит паразитные колебания и резонансные явления, воздействующие на стрелочный механизм, что предотвращает её «дрожание» и ускоряет демпфирование. Это обеспечивает стабильные, легко считываемые показания даже на сильно вибрирующем оборудовании, таком как автокраны, прессы или мобильные гидростанции.

Для корректной работы и долгого ресурса манометров PG100 критически важно обеспечить чистоту и совместимость подаваемой рабочей среды. Наличие абразивных частиц или агрессивных химических соединений может быстро вывести из строя чувствительный элемент или уплотнения.

Типичная ошибка при монтаже

Частая и грубая ошибка — закрутить манометр PG100 «от души», используя газовый ключ на корпусе прибора. Это приводит к повреждению корпуса, нарушению герметичности и перекосу штуцера. Правильный монтаж — это затяжка с умеренным моментом (обычно ключом на 27 или 30 мм) только за шестигранник присоединительного элемента, никогда не применяя усилие к круглому корпусу манометра.

Температурный режим и срок службы

Температурный режим эксплуатации манометров PG100 задан диапазоном окружающей среды от –20°C до +60°C. При этом температура самой контролируемой среды не должна превышать +100°C. Работа при постоянных температурах вблизи верхних границ указанных диапазонов, а также резкие термические перепады могут негативно сказаться на свойствах глицерина и долговечности уплотнительных материалов.

Качество и чистота рабочей среды — определяющий фактор ресурса манометров PG-100. Использование несовместимых, кристаллизующихся или загрязнённых абразивом сред приводит к быстрому заклиниванию или износу трубки Бурдона и передаточного механизма. При соблюдении требований по среде и давлению типовой срок службы вибростойких манометров PG100 составляет от 5 до 10 лет или 100 000 циклов измерения.

Длительный ресурс обеспечивается не только правильной эксплуатацией, но и возможностью купить ремонтный комплект для замены изношенных внутренних компонентов. Гарантия на оригинальные манометры PG100 от бренда Гидромаш составляет 12 месяцев.

Область применения

Данные манометры находят применение в самых разных отраслях промышленности, где требуется жёсткий и надёжный контроль давления в условиях вибрации.

В машиностроении и автомобильной промышленности манометры PG100 используются для оснащения гидравлических станочных систем, испытательных стендов, прессов и литьевых машин. В горнодобывающей и нефтегазовой отраслях их устанавливают на буровые установки, мобильное гидравлическое оборудование, системы управления затворами и задвижками. В металлообработке и деревообработке приборы контролируют давление в гидроприводах станков.

Манометры PG-100 также востребованы в химической промышленности для контроля нейтральных сред, в текстильной промышленности на оборудовании с гидроприводом, в строительстве для мониторинга систем автономных гидростанций и подъёмников, а также в сфере ЖКХ для оснащения насосных станций и систем водоснабжения.

Современные технологии

Хотя манометры PG100 по своей сути являются аналоговыми приборами прямого визуального наблюдения, они легко интегрируются в концепции Industry 4.0. Через адаптеры со встроенными датчиками Холла или энкодерами показания стрелки могут оцифровываться и передаваться в системы IoT для удалённого мониторинга. Это позволяет, одновременно с локальным контролем оператора, вести сбор данных на ПЛК для предиктивной аналитики, прогнозируя износ узлов гидросистемы по изменениям в стабильности давления.

Обслуживание и ремонт

Для продления срока службы манометров PG100 рекомендуется периодическая (раз в 6–12 месяцев) внешняя очистка и визуальная проверка на отсутствие подтёков через уплотнения. При работе с чистыми средами в штатном режиме специального обслуживания внутренних узлов не требуется. Износ чаще всего проявляется в потере точности показаний (систематической погрешности) или заедании стрелки.

Быстрее всего изнашиваются механические элементы, подверженные трению: ось стрелки, зубчатый сектор и трибка передаточного механизма. Кроме того, со временем могут потребовать замены уплотнительные элементы (кольца), обеспечивающие герметичность в месте установки стекла и соединения корпуса. Общие рекомендации по ремонту включают демонтаж и отправку прибора в специализированную сервисную службу для калибровки и замены изношенных деталей.

Ремкомплект или ЗИП

Ремонтный комплект для манометров PG-100, как правило, включает быстровынимаемые и быстроизнашиваемые детали: уплотнительные кольца (резиновые или фторопластовые) для герметизации корпуса и штуцера, защитное стекло или пластиковую линзу, стрелку прибора, а в некоторых случаях — комплект пружин передаточного механизма. Возможен заказ оригинального заводского ЗИП (запасных частей, инструмента и принадлежностей) у производителя или официального поставщика, что гарантирует соответствие всех размеров и материалов исходной спецификации.

Аналоги устройства

На рынке существуют различные модели и исполнения промышленных манометров, которые можно рассматривать как функциональные аналоги PG100:

1. Манометры серии E с глицериновым заполнением, корпус 100 мм, нержавеющая сталь.
2. Вибростойкие манометры с мембранным разделителем для агрессивных сред.
3. Манометры в стальном корпусе с заполнением силиконовым маслом.
4. Цифровые (электронные) манометры с дисплеем и аналоговым выходом 4–20 мА.
5. Манометры со шкалой в единицах МПа и корпусом по ГОСТ 2405.

При выборе аналога для замены манометров PG100 необходимо учитывать не только типоразмер и диапазон, но и материал корпуса, тип заполнения, класс точности и вариант резьбового подключения.

Условное обозначение

Экономические выгоды

Применение надёжных манометров PG100 напрямую влияет на снижение простоев дорогостоящего оборудования. Своевременное обнаружение отклонений давления предотвращает аварии и отказы узлов гидросистемы, что экономит средства на внеплановый ремонт. Точный контроль режимов работы позволяет оптимизировать энергопотребление гидропривода. В итоге, использование качественных манометров PG-100 ведёт к повышению общей рентабельности производства и улучшению показателя ROI за счёт роста ресурса технологического оборудования.

Изображения

Габаритные и присоединительные размеры

Общие габариты манометров PG100 характеризуются стандартным диаметром корпуса 100 мм и глубиной (толщиной) порядка 50–60 мм, не считая длины выступающего штуцера. Тип присоединения определяет монтажные габариты: при радиальном (нижнем) расположении резьбы общая высота прибора увеличивается на длину штуцера (примерно 20–30 мм), при осевом (заднем) — прибор имеет более плоскую конфигурацию, что удобно для монтажа в ограниченном пространстве панелей или шкафов управления.

Ключевым присоединительным размером является посадочная резьба штуцера. Стандартным исполнением считается трубная цилиндрическая резьба BSP G1/2". Также доступны варианты с конической резьбой NPT Z1/2", метрической резьбой M20x1,5 или стандартом SAE 8. При монтаже необходимо обеспечить свободный доступ к циферблату для снятия показаний и исключить изгибающие нагрузки на штуцер.

Примеры заказа

Модель PG100-100R-G — манометр вибростойкий, корпус 100 мм, верхний предел шкалы 100 бар, радиальное присоединение, резьба BSP G1/2".

Модель PG100-160B-M20 — манометр вибростойкий, корпус 100 мм, верхний предел шкалы 160 бар, осевое (заднее) присоединение, метрическая резьба M20x1,5.

Модель PG100-250R-SA — манометр вибростойкий, корпус 100 мм, верхний предел шкалы 250 бар, радиальное присоединение, резьба SAE 8.

Адаптация к российским условиям

Манометры PG100 изначально адаптированы к российским условиям эксплуатации. Они рассчитаны на работу в широком температурном диапазоне, характерном для большинства регионов РФ и СНГ. Конструкция совместима с распространёнными отечественными индустриальными маслами, соответствующими ГОСТам. Устройства устойчивы к типовым нестабильностям условий на промышленных объектах и полностью готовы к интенсивной эксплуатации на предприятиях реального сектора экономики РФ и стран Содружества.

Работа в экстремальных условиях

Манометры PG100 способны сохранять работоспособность при кратковременном воздействии экстремально низких температур до –40°C (при условии сохранения текучести глицеринового заполнения) и повышенных температурах. Их совместимость с отечественными рабочими жидкостями по ГОСТ обеспечивает эксплуатацию в удалённых районах.

Конструкция приборов допускает проведение оперативной диагностики и даже замену некоторых узлов в полевых условиях без применения сложного высокоточного инструмента, что ценится в мобильных и аварийных службах.

Возможность работы на Марсе или Луне

Теоретически, манометры PG100 могли бы работать на Луне при условии герметичного корпуса (они и так герметичны) и сохранения текучести глицерина в вакууме (потребовалось бы специальное заполнение). На Марсе, с его низким атмосферным давлением и экстремальными температурными перепадами, основным испытанием стала бы температурная стабильность механизма, на что PG100 в своей основе рассчитаны. Их запас прочности, обеспечивающий вибростойкость, вполне можно было бы адаптировать к условиям внеземной эксплуатации — например, для контроля давления в системах жизнеобеспечения или двигательных установках лунных модулей.

Часто задаваемые вопросы

В какие города осуществляется доставка манометров PG100?
Доставка оригинальных манометров PG100 осуществляется по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Основные логистические маршруты организованы в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Сроки и стоимость доставки уточняйте у менеджера при оформлении заказа.

Какая гарантия предоставляется на манометры PG-100?
На все оригинальные манометры PG100 производитель предоставляет гарантию 12 месяцев с момента продажи. Гарантия распространяется на отсутствие дефектов материалов и изготовления при соблюдении условий эксплуатации, указанных в технической документации.

Как выбрать правильный диапазон давления для манометров PG100?
Для оптимальной точности и долговечности рекомендуется выбирать манометр PG-100 с таким диапазоном, чтобы рабочее давление в системе находилось в пределах 1/3 — 2/3 от максимального значения шкалы прибора. Например, если давление в гидросистеме составляет 70 бар, оптимальным будет манометр с диапазоном до 100 или 160 бар.

Можно ли использовать манометры PG100 для измерения давления агрессивных жидкостей?
Стандартные манометры PG100 рассчитаны на неагрессивные по отношению к сталям и медным сплавам среды. Для измерения давления агрессивных сред (кислоты, щёлочи, некоторые растворители) требуется применение моделей с мембранным разделителем или коррозионностойкими материалами внутренних деталей.

Почему выбирают «Гидромаш»

Приобретая манометры PG100, вы получаете оригинальное вибростойкое гидрооборудование, адаптированное для эксплуатации в России и странах СНГ, с официальной гарантией на 12 месяцев. У нас вы сможете купить нужную модель по выгодной цене. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет оперативно пополнять парк контрольно-измерительных приборов на вашем производстве. Наша служба логистики гарантирует доставку заказа по России и в страны СНГ в кратчайшие сроки. Когда требуется надёжность, точность и оперативность — выбирайте бренд Гидромаш.
