| Давление, Мпа | 16 |
| Мощность, кВт / обороты | 11 / 1500 · АИР 132М4 |
| Вес, кг | 15 |

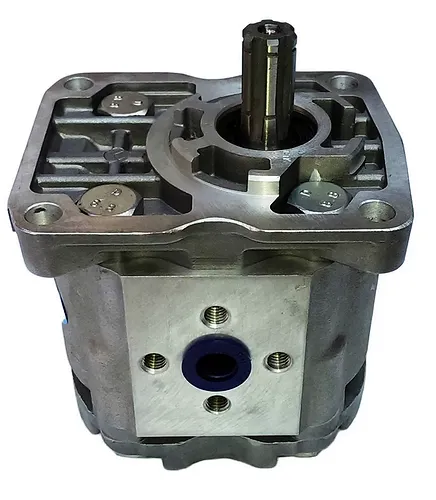

Насос НШ 18Г3 3 — шестерённый насос серии НШ с шестернями внешнего зацепления, предназначенный для подачи минерального масла в гидро- и смазочные системы. Давление 16 МПа, то есть около 163 кгс/см², — паспортная рабочая точка, на которую рассчитаны шестерни, подшипники и уплотнение вала. Ниже собраны паспортные данные, расчёты по ним, рекомендации по приводу и монтажу — только то, что относится именно к этому исполнению.
| Параметр | Значение |
|---|---|
| Модель | НШ 18Г3 3 |
| Рабочий объём, см³ | 18 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 11 |
| Масса, кг | 15 |
| Тип насоса | Шестерённый (шестерёнчатый), наружное зацепление |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 18 л/мин на 1000 об/мин, 27 л/мин на 1500 об/мин, 54 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Теоретическая подача V·n/1000 равна 27 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Номинальное давление 16 МПа — это 160 бар или около 163 кгс/см². Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 11 кВт держит давление порядка 81,4 МПа и выше, если подача насоса и КПД соответствуют паспорту.
Мощность двигателя подбирают по давлению и подаче: чем выше давление и обороты, тем больше требуется мощности на валу. Паспортные обороты 1500 об/мин получают напрямую от вала двигателя или через ремённую и зубчатую передачу. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
| Параметр | Значение для модели НШ 18Г3 3 |
|---|---|
| Тип насоса | Шестерённый (шестерёнчатый), наружное зацепление |
| Номинальная подача (производительность), л/мин | 18 (при номинальном числе оборотов) |
| Рабочее давление номинальное/максимальное, МПа | 16 / 20 |
| Частота вращения вала, об/мин | 1500–2400 |
| Диапазон рабочих температур рабочей среды, °C | –40…+80 |
| Тип рабочей среды | Минеральные масла (И-Г-А по ГОСТ, ИГП-38, МГЕ-46А) |
| Присоединительные размеры (фланцы, валы) | Фланец по ГОСТ, шлицевой вал |
| Масса (приблизительно), кг | 15 |
| Материал корпуса | Алюминиевый сплав |
| Материал шестерён | Легированная сталь |
| Степень герметичности (утечки) | Соответствует классу А по ГОСТ |
Ведущая шестерня крутит ведомую, а масло переносится во впадинах зубьев вдоль стенки корпуса, не проходя между самими шестернями. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. За один оборот вытесняется 18 см³, поэтому подача всегда пропорциональна оборотам вала.
Такие насосы ставят на сельскохозяйственную и строительную технику, в гидросистемы уборочных и дорожных машин; перед выбором сверьте посадочный фланец и вал. Среда — чистое минеральное масло; абразив, вода и воздух в масле заметно сокращают срок службы шестерён.
Проверьте направление вращения вала перед запуском НШ 18Г3 3: неверное направление выводит из строя манжету и создаёт кавитацию. Соосность валов проверяют индикатором; перекос нагружает подшипники насоса сильнее, чем рабочее давление. Проверьте герметичность всех соединений на минимальном давлении, только потом выходите на рабочее.
Срок службы НШ 18Г3 3 зависит от фильтрации масла и от того, насколько режим работы близок к паспортному. Следите за температурой: перегретое масло теряет вязкость, растут утечки и падает подача. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Нередко насос подбирают по размеру присоединения, а не по подаче и давлению системы. Ещё одна ошибка — маленькое сечение всасывающей линии: насос начинает кавитировать, растёт шум. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 132М4 мощностью 11 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Чтобы заказать Насос НШ 18Г3 3, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
